La commande GROUPE dans AutoCAD LT et AutoCAD

Vous avez installé une mise à jour ou vous passez d'AutoCAD LT à AutoCAD.
Vous ne retrouvez pas exactement les mêmes commandes pour créer et gérer les groupes.

Vous trouverez ci-dessous un résumé, montrant les différences entre LT et AutoCAD.

Voir cet article mis à jour.

Grouper des objets.

Vous pouvez créer un groupe d’objet, afin de faciliter la sélection, créer :

  • un groupe sans nom, son nom est précédé du symbole *
  • un groupe nommé (+ facile à exploiter)

Si l’usage est similaire l’accès aux commandes est différent entre AutoCAD LT et AutoCAD.

Utiliser les groupes dans AutoCAD LT

Créer un groupe rapidement

    • Sélectionnez des objets
    • Clic droit de la souris choisir : Groupe -> AutoCAD LT créé un groupe anonyme.

?

Créer un groupe par la saisie clavier ( en ligne de commande)

Utilise l’alias : –GP   (bien saisir le symbole tiret)

-1- lancer la commande -GP
-2- options Créer
-3- saisie du nom du groupe
-4- saisie ou pas d'une description
-5- sélection des objets

Exemple ci-dessous :
Commande: -gp
-GROUPE Entrez une option de groupe
[?/Trier/Ajouter/Supprimer/Décomposer/Renommer/séLectionner/Créer] <Créer>:

Entrez un nom de groupe ou [?]: g1
Entrez une description du groupe: essai de groupe
Choix des objets: Spécifiez le coin opposé: 2 trouvé(s), 1 groupe
Choix des objets:

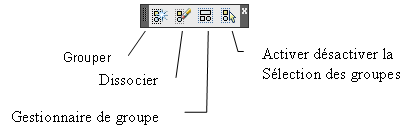

Utiliser la barre d’outils :
pour afficher la barre d'outil dans AutoCAD LT 2011 : Ruban : Vue : Barre d’outil -> Groupe

Groupe AutoCAD

Vous pouvez manipuler  facilement plusieurs objets groupés dans un groupe (et non un bloc).
Un objet peut appartenir à plusieurs groupes.

Sélectionner le groupe ou l'objet.
Une fois le groupe créé, si on clique sur un objet, il y a 2 méthodes de sélection : soit l’objet, soit le groupe auquel il appartient !

Pour passer d’une méthode à l’autre :
- Au clavier la combinaison de touche : CTRL + H
- Depuis icône : Sélection des groupes activer, de la barre outil GROUPE.

- Au clavier saisir la variable : PICKSTYLE.
Entrez une nouvelle valeur pour PICKSTYLE <0>:
Valeur 1 : sélection du groupe
Valeur 0 : sélection de l’objet

Le gestionnaire de groupe d'AutoCAD LT

Afficher le gestionnaire de groupe :
- Depuis la barre outil Groupe : icone : Gestionnaire.
- Au clavier : GP

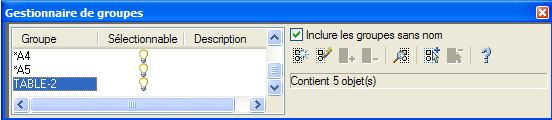

Capture d’écran du gestionnaire :
Groupe AutoCAD

Dans la liste, les groupes précédé de * sont anonymes AutoCAD les a nommé automatiquement.
Pour les afficher : cochez la case Inclure les groupes sans nom.

Pour ajouter ou supprimer des objets d’un groupe
-1- sélectionnez des objets dans le dessin
-2- sélectionnez le groupe dans la liste,
-3- cliquez sur icône : Ajouter ou supprimer

Pour dissocier un groupe :

Soit depuis le menu contextuel :
-1-sélectionnez un ou des objets du groupe
-2-clic droit menu contextuel : Dissocier.

Soit depuis le gestionnaire de groupe
-1- sélectionnez le groupe dans la liste
-2- cliquez sur icône : Dissocier

Modifier le dessin à l’aide des groupes

Le + simple est d’activer la sélection du groupe.
Sélectionner un objet du groupe, tout le groupe est sélectionné et on peut utiliser les commandes de modifications.

Retrouver un groupe dans le dessin depuis le gestionnaire de group

-1- sélection dans la liste des groupes du gestionnaire
-2- clic icône Sélectionner un groupe
AutoCAD affiche en surbrillance le groupe, ceci est très utilise dans des plans très fournis, plans d’implantation par exemple.

Retrouver un groupe dans le dessin par saisie du nom.

Utiliser l’option Groupe à la question choix des objets :
Exemple utiliser la commande DEPLACER
Choix des objets : répondre G (pour Groupe)
Entrez le nom de groupe: table-2
5 trouvé(s)
Puis déplacer…

Les groupes dans AutoCAD

Soit utiliser le gestionnaire de groupe.
Soit utiliser la commande en ligne –GP (idem qu'AutoCAD LT )

Il n’y a pas d’icône pour accéder aux commandes de groupes… (ou attendre la version 2012...).
On ne peut pas créer un groupe après sélection + menu contextuel...

Le gestionnaire de groupe d'AutoCAD

Gestion des groupes depuis le gestionnaire de groupe.
Au clavier avec l’alias : GP
Au clavier saisie du nom complet : GROUPE

Affiche la case de dialogue Grouper des objets

Groupe AutoCAD

Pensez à cochez : Inclure Sans nom,  permet de vérifier la présence de groupes sans nom.
On retrouve la plupart des outils du gestionnaire d’AutoCAD LT.
D’autres fonctions comme retrouver par nom.

Créer un groupe :
-1- Dans la case d’édition : Nom du groupe saisir un nom de groupe.
-2- Bouton Nouveau et sélectionner les objets du nouveau groupe.
Le nouveau groupe apparaît dans la liste des groupes.

Groupe sélectionnable oui Non
Pour activer la méthode de sélection du groupe ou de l’objet
Le + simple est au clavier touche CTRL+H

J'espère avoir répondu aux utilisateurs découvrant ces commandes ou passant d'une version à une autre.
