AutoCAD Hachurer avec un bloc

Vous devez remplir une zone par un motif d’hachure non disponible : 3 solutions :

I  Créer un motif d’hachures

Soit créer un motif d’hachure, mais c’est long et compliqué, voir l’ aide personnaliser un motif d’hachure.

Il faut éditer un fichier .PAT à placer dans un dossier le dossier support.

II Trouver un motif personnalisé sur internet

Soit trouver sur internet un motif d’ hachure (fichier .PAT) :

Motif d’hachures du site : cadhatch.com

III Hachurer avec un bloc avec SuperHatch du menu express

Avec AutoCAD(complet et non LT) à partir du menu express vous trouverez la fonction SuperHatch depusi le ruban Express.
SuperHatch propose d’hachurer une zone à partir d’un bloc.

AutoCAD Hachurer avec un bloc

Vous avez AutoCAD mais pas de menu express, voir l’article

Cette fonction ne créé pas de motif d’hachures mais duplique plusieurs fois le bloc dans la zone et créer un groupe de ces copies de blocs.

  1. Créer un bloc (à partir des objets à dupliquer)
  2. Commande Superhatch du menu expressAutoCAD Hachurer avec un bloc

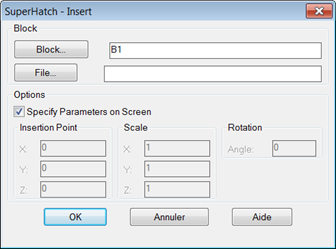

  3. choisir Block et sélectionnez un bloc

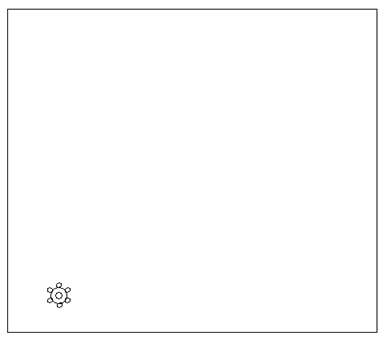

  4. Placez le bloc et définir l’échelle.
    Is the placement of this BLOCK acceptable? {Yes/No] : y
  5. Définir l’espace autour du bloc. (rectangle de couleur magenta)
    Select a window around the block to define column and row tile distances.AutoCAD Hachurer avec un bloc
    AutoCAD Hachurer avec un bloc
  6. Donnez un point dans la zone à hachurer
    Specify an option [Advanced options] :
    On obtient :

AutoCAD Hachurer avec un bloc
AutoCAD Hachurer avec un bloc



Remarque AutoCAD créé un groupe de l’ensemble : les blocs + le contour.
Vous pouvez rendre le groupe non sélectionnable et supprimer des copies du bloc.

Voir un exemple exemple de superhatch

Voir une video :
