Attachement des poteaux aux poutres

Attachement des hauts de poteaux aux poutres

Revit permets d’attacher les poteaux sur des éléments du type Toit, Sol, Plafond, Poutre, Plan de référence ou niveau.

Aujourd’hui, nous allons voir les différents attachements du haut d’un poteau à une poutre.

Dessinons quelques poteaux béton :

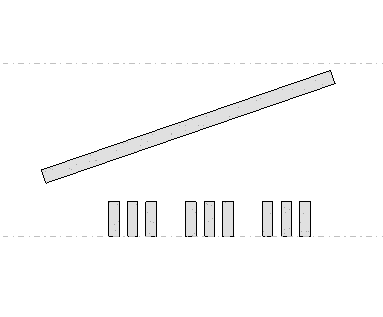

Et dessinons à présent une poutre béton, avec une inclinaison

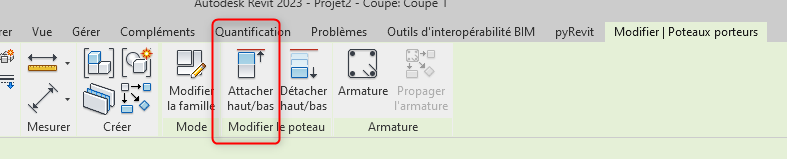

Puis voyons à présent les différentes options d’attachement que propose Revit :

(Sélectionner « Haut » car nous souhaitons attacher le haut de nos poteaux)

Il y a trois styles d’attachement :

• Couper le poteau
• Couper la cible
• Ne pas couper

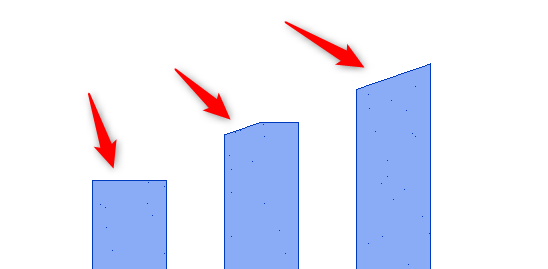

Et trois « justification de l’attachement » :

• Intersection minimale »
• Intersection au milieu du poteau
• Intersection maximale



Etudions ces différentes options :

OPTION: "COUPER LE POTEAU"





On constate que c’est bien le poteau qui est coupé





OPTION: "COUPER LA CIBLE"

En isolant la poutre, on constate que c’est bien elle qui est coupée





Notez que vous retrouvez ces « justifications de l’attachement » dans les propriétés du poteau :

Et que vous pouvez également modifier la valeur du décalage de cet attachement



OPTION: "NE PAS COUPER"

Le style d’attachement « Ne pas couper » ne coupe ni le poteau, ni la poutre, et ne présente pas vraiment d’intérêt.



Voilà, à bientôt sur notre Blog Aplicit !
