Contrôle de machine dynamique sous PowerMill (2ème partie)

Pour rappel, le contrôle de machine dynamique vous permet de modifier l’orientation de l’outil sur son parcours sans avoir à le retraiter. (Voir article https://www.aplicit.com/controle-de-machine-dynamique-sous-powermill-1ere-partie/)

Nous avons vu le mois dernier comment déplacer cette sphère pour positionner l’outil à un endroit précis du parcours d’outil. Nous allons continuer cet exercice pour vous montrer comment orienter l’outil et valider cette nouvelle inclinaison.

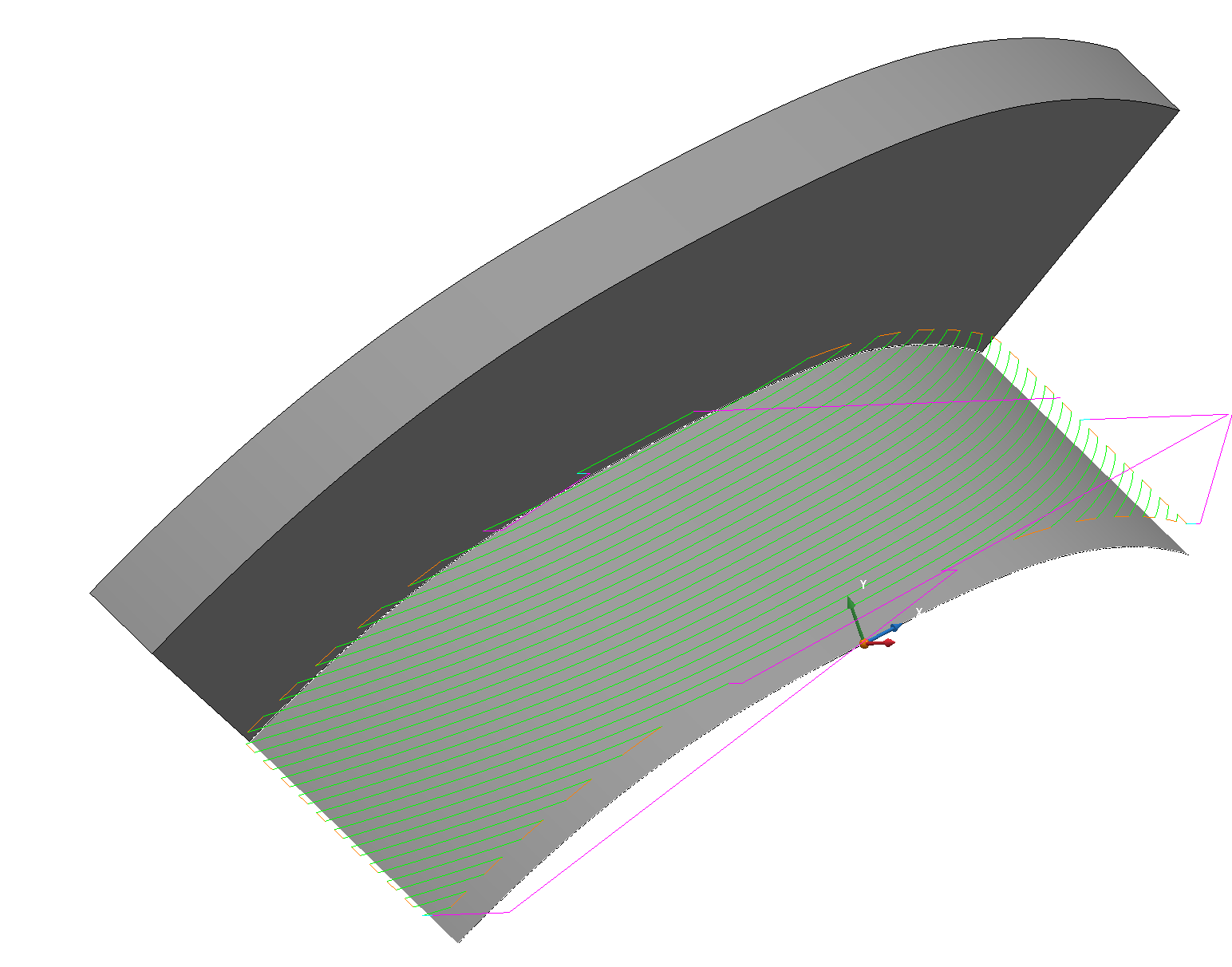

En déplacement l’outil sur le parcours, le porte-outil et le corps d'outil se mettent immédiatement en rouge signifiant une collision.

Si la pièce était plus haute et que la machine venait à la toucher, celle-ci deviendrait également rouge vous permettant de visualiser instantanément la collision.

PowerMill nous donne ainsi la possibilité de modifier les angles de l’outil sans avoir à retraiter le parcours pour éviter les collisions porte-outil et machine CN.

2 options se présentent : Mettre à jours sur l’ensemble du parcours outil ou mettre à jours dans une région.

Choix 1 : Mettre à jour ces angles sur l’ensemble du parcours d’outil.

Pour cela, positionnez la sphère à l’endroit le plus défavorable du parcours et indiquez l’inclinaison qui vous convient au mieux pour usiner l’ensemble du parcours d'outil.

• Soit manuellement en bougeant les curseurs de la sphère.
• Soit en indiquant directement les angles souhaités dans le tableau "position de la machine-outil".

Puis Valider ce choix en cliquant sur « Mettre à jour sur le parcours d’outil »

Ainsi vous conserverez un parcours avec des trajectoires rectilignes (dans le sens du galbe et parallèles à la surface verticale).

Si vous aviez créé un repère incliné du détalonnage de l'outil souhaité puis relancé la stratégie, vous auriez recalculé un parcours complètement différent avec des lignes de parcours en arc et avec des impacts sur la partie verticale.

Retrouvez-nous le mois prochain pour le second choix "mettre à jours dans une région", qui permet d'avoir plusieurs orientation d’outil dans un même parcours.
