FAMILLES & GABARITS REVIT

Nos ingénieurs d’application conçoivent pour vous
vos familles et gabarits paramètrables dans Revit.

Nous créons pour vous
vos familles et gabarits
dans Revit

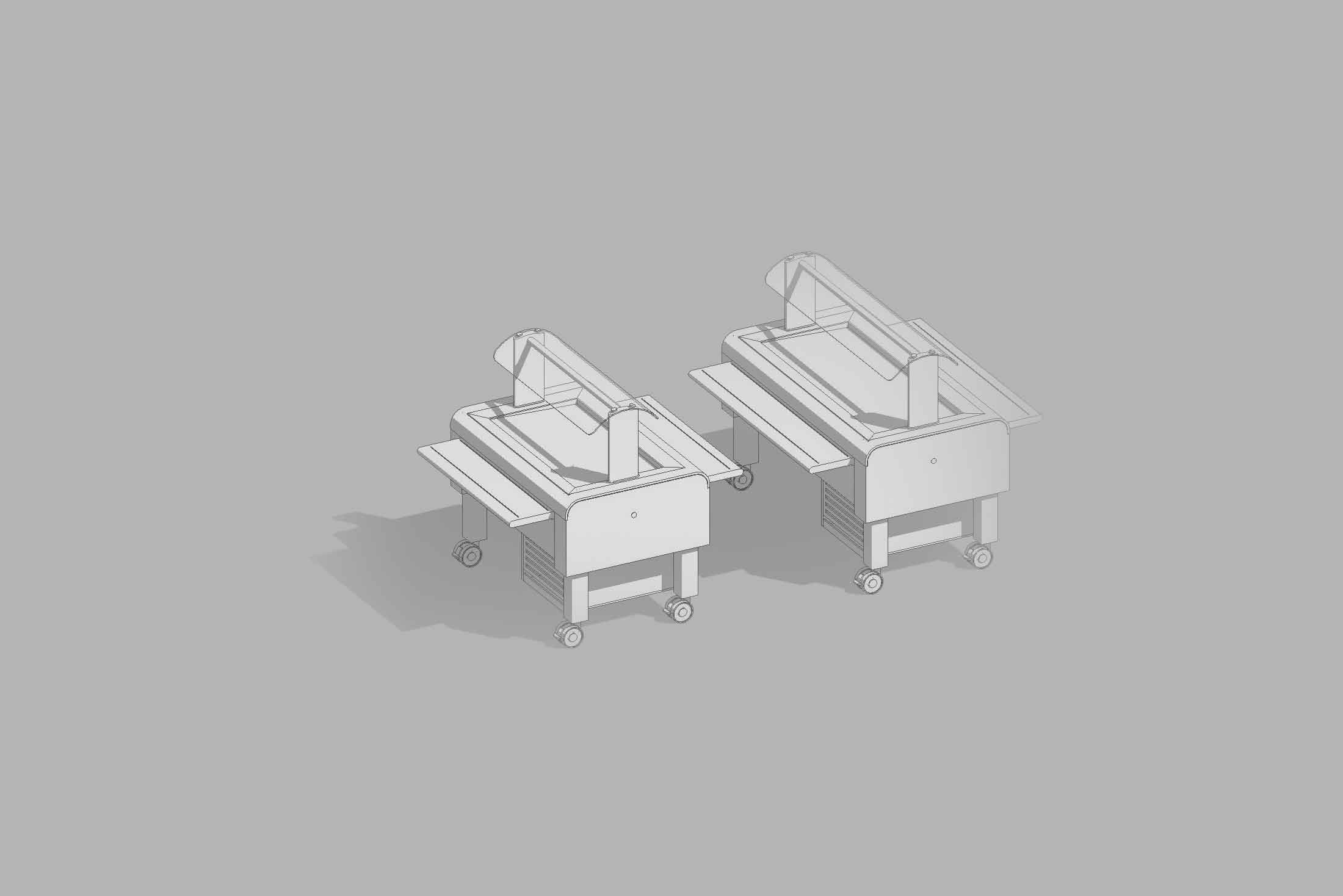

Les familles dans Revit, un outil de plus en plus indispensable

Les familles sont des composants que vous pouvez utiliser pour concevoir vos modèles, comme des murs, fenêtres, escaliers, portes, etc. Chaque famille peut avoir différents paramètres, comme la taille, les matériaux, les variables, etc. chaque changement de paramètres est mis à jour dans toutes les instances de votre projet.

Par exemple, quand vous changez la hauteur d’une fenêtre type, toutes les fenêtres appartenant à ce type seront mises à jour automatiquement.

Si le logiciel Revit vous propose des familles préfaites, vous pouvez aussi créer vos propres familles.

Nous créons pour vous vos gabarits et familles

Les architectes, entreprises manufacturières et les fabricants sont de plus en plus amenés à utiliser des modèles de composants dans leurs projets Revit.

Parfois, le nombre de composants à intégrer dans une famille s’avère être une charge de travail supplémentaire parfois lourde pour votre structure. Pour vous aider, Aplicit vous propose son expertise pour prendre en charge la création de vos familles par notre équipe d’ingénieurs d’application.

Ils vous fourniront un dossier adapté aux caractéristiques des familles dans Revit, que vous pourrez ensuite intégrer à vos projets, proposer en accès libre et modifier par la suite.

Formez-vous à la création de familles dans Revit

Si vous avez des besoins récurrents en terme de créations de modèles de familles Revit, la meilleure solution pour votre entreprise est vraisemblablement de les concevoir en interne. Nous proposons des formations adaptées et complètes qui vont permettront de maîtriser la conception et le paramètrage des familles dans Revit, feront évoluer vos projets et votre image dans le métier.

Aplicit vous propose différentes formules, de la formation dans vos locaux jusqu’au tutoriaux vidéo, en passant par les formations inter-entreprises.

Besoin de familles/ gabarits Revit?

CONTACTEZ-NOUS
pour une formule personnalisée

Revit à votre image
Notre offre gabarits Revit

L’objectif d’un gabarit est de personnaliser votre utilisation du logiciel afin d’avoir votre propre charte graphique et gagner en efficacité et en temps de travail.
De moins en moins de constructeurs et d’architectes utilisent les gabarits fournis par REVIT et préfèrent personnaliser leurs paramètres, afin d’assoir leur propre identité et de se démarquer de la concurrence.
Aplicit vous propose de réaliser vos gabarits personnalisés par nos spécialistes qui étudieront avec vous vos besoins précis (paramètres généraux, paramètres des plans, coupes, feuilles et élévations etc).

Notre offre familles Revit

Les familles Revit sont désormais des éléments indispensables dans vos maquettes numériques. Aplicit vous propose de développer vos propres familles, de gérer parfaitement vos paramètres et, pour les fabricants, de mettre en avant vos produits sous forme RFA / Revit. Vous pourrez ensuite les proposer en accès libre à vos clients et partenaires et faire évoluer votre image dans le métier.
