La modélisation de l’éventation dans une simulation d’injection plastique avec Autodesk Moldflow Insight 2026 offre une capacité avancée pour prédire et analyser la façon dont l’air est expulsé des cavités pendant la phase de remplissage. Dans le contexte d’une séquence d’analyse Fill ou Fill + Pack, l’option d’Analyse d’évent permet d’inclure explicitement les effets de pression de l’air dans les zones non encore remplies. Cette approche enrichit l’interprétation des phénomènes physiques qui influencent l’écoulement du matériau fondu.
Un des avantages clés de cette modélisation est la possibilité de valider le comportement de remplissage réel du moule, d’identifier des zones potentiellement non remplies (short shots), les poches d’air emprisonné, ou encore les brûlures. Les résultats « Pression de la zone d’évent, peuvent être exploités pour repérer des conditions défavorables de remplissage, avant fabrication du moule.
Grâce à ces sorties analytiques, il devient possible d’anticiper où des problèmes de remplissage incomplet pourraient survenir et d’ajuster la conception des évents en conséquence — notamment en positionnant ces derniers dans des zones critiques où l’air risquerait d’être piégé. Cette intégration entre simulation de remplissage et stratégie d’éventation fait de Moldflow Insight un outil puissant pour optimiser la qualité de moulage plastique en amont du développement d’outillage.

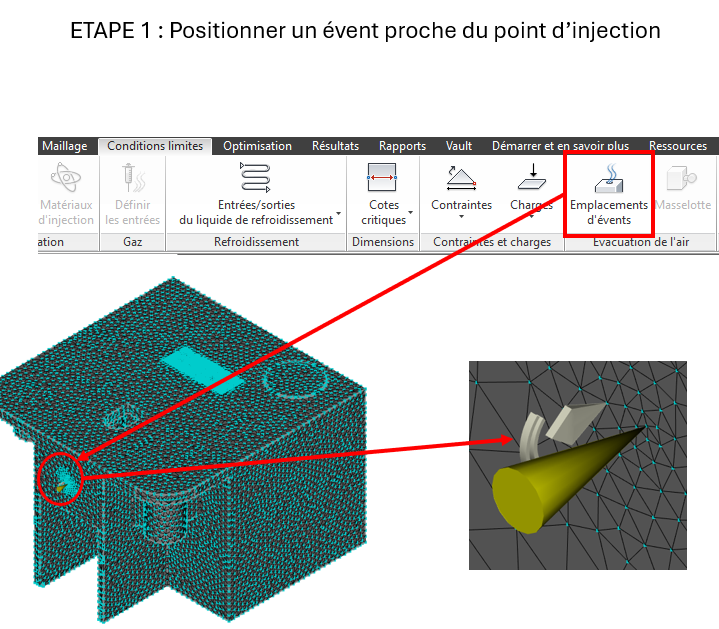

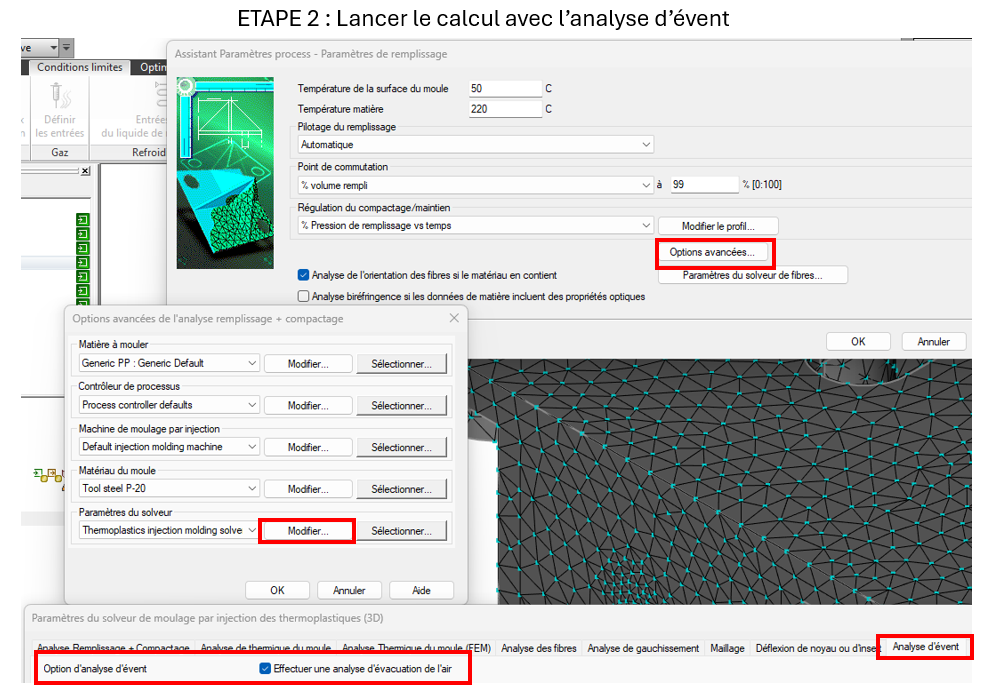

En exemple, voici une méthodo pour analyser les zones critiques de remplissage à l’aide de l’outil d’analyse d’éventation :

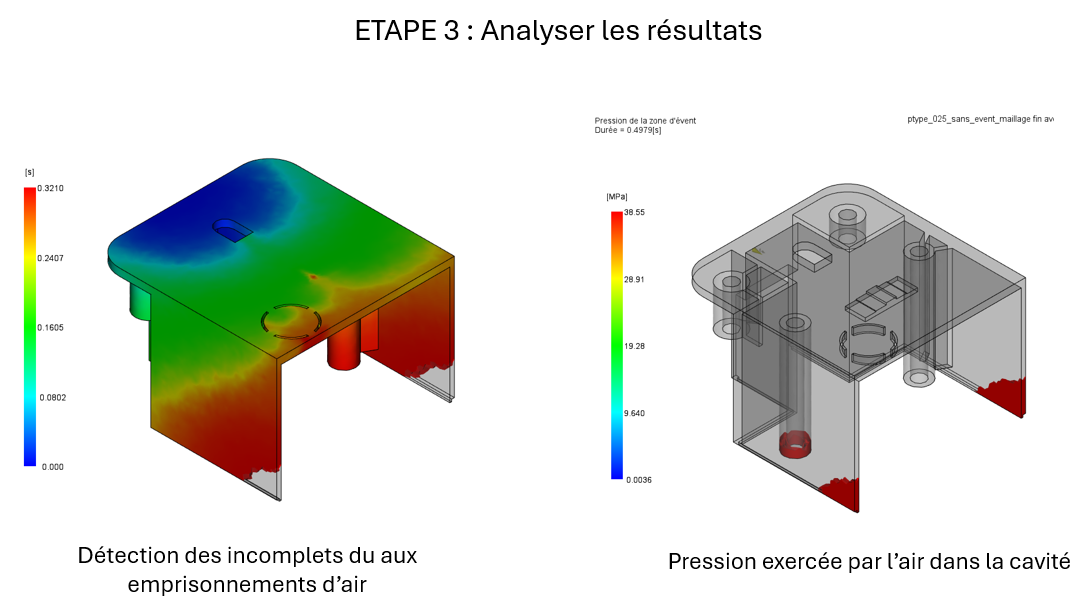

A l’aide de ces résultats, vous pouvez déterminer les zones critiques afin de positionner vos évents.
