Inventor « add-in » Batch Update Styles

L’add-in Batch Update Styles permet de mettre à jour en une seule opération les styles de plusieurs pièces/assemblages ou dessins pour les aligner sur la bibliothèque de styles actuelle d’Inventor.​​

Principe de fonctionnement

Cet add-in compare, pour chaque fichier sélectionné, les styles locaux (dans le document) avec ceux de la Style Library active (Design Data), puis remplace les définitions locales par celles de la bibliothèque quand elles portent le même nom.

Il est particulièrement utile après une modification globale de styles (tôlerie, matériaux, annotations de dessin, etc.) afin de synchroniser un grand nombre de fichiers existants.

Lancer l’add-in

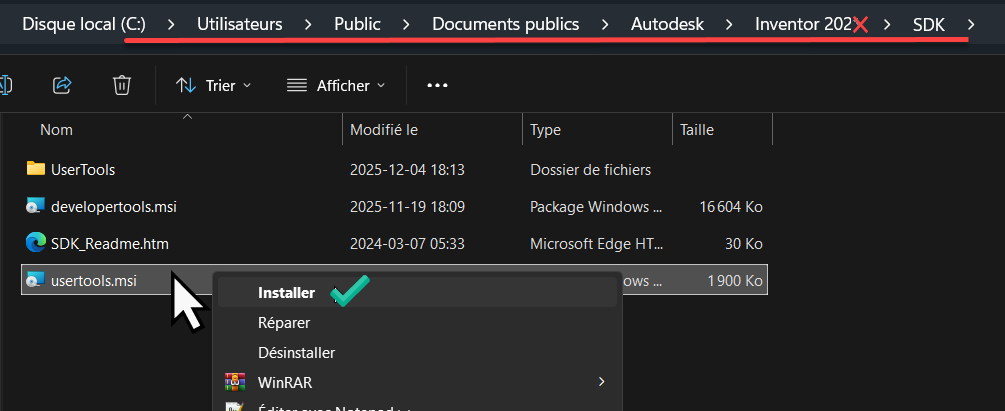

1-S’assurer que les UserTools/SDK sont installés et que l’add-in Batch Update Styles est activé dans l’onglet Compléments d’Inventor.

​2-Ouvrir Inventor, aller dans l’onglet Compléments du ruban, puis cliquer sur Batch Update Styles.

​3-Dans la boîte de dialogue, sélectionner tous les fichiers à mettre à jour (pièces, assemblages, éventuellement dessins) puis valider.

​Bonnes pratiques d’utilisation

• Vérifier que la bibliothèque de styles (Design Data) contient les versions définitives des styles, et que les noms sont identiques entre la bibliothèque et les fichiers à mettre à jour, sinon ils ne seront pas pris en compte.​​

• Lancer l’outil d’abord sur un dossier de test ou une copie, puis contrôler un ou deux fichiers mis à jour dans l’éditeur de styles pour confirmer que les paramètres (épaisseur, rayon de pli, textes, cotations, etc.) correspondent bien aux attentes.
