L’ analyse de dépouille dans AUTODESK INVENTOR

L’analyse de dépouille dans Autodesk Inventor permet de vérifier rapidement si une pièce peut être démoulée correctement dans un contexte d’injection, de fonderie ou de moulage. Elle aide à repérer les zones à risque avant la fabrication, ce qui réduit les retouches, les reprises d’outillage et les erreurs coûteuses.

Rôle de l’analyse de dépouille

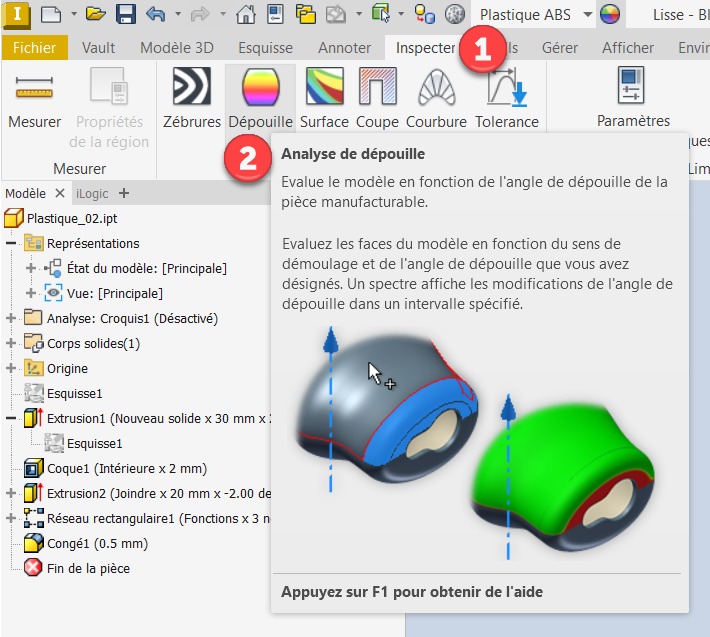

Dans Inventor, cette fonction (disponible dans onglet INSPECTER (1)), évalue l’angle des faces par rapport à une direction de démoulage choisie. Elle montre si les surfaces présentent une dépouille suffisante, insuffisante ou inverse. En pratique, l’utilisateur définit un axe de référence, puis Inventor colore le modèle pour rendre les zones critiques immédiatement visibles.

Cette vérification est essentielle dès la phase de conception. Une pièce peut paraître correcte géométriquement, mais rester difficile, voire impossible, à extraire d’un moule si certaines faces restent trop verticales ou présentent une contre-dépouille. L’analyse permet donc de valider la conception avant de lancer la mise en production.

Utilisation dans Inventor

Dans Autodesk Inventor, l’analyse peut s’appliquer à des faces, des surfaces composées ou à un corps solide complet (2). Les résultats s’enregistrent dans le navigateur d’analyse, ce qui permet de conserver plusieurs études et de les comparer selon différentes directions de démoulage. Par défaut, cette analyse se nomme "Croquis*" mais ce nom peut être changer (1).

L’outil fonctionne aussi bien sur une pièce seule que dans un assemblage, à condition d’ouvrir la pièce concernée pour l’analyse détaillée. Cette flexibilité rend l’outil utile pour les concepteurs de pièces plastiques, les outilleurs et les équipes méthodes.

Bonnes pratiques

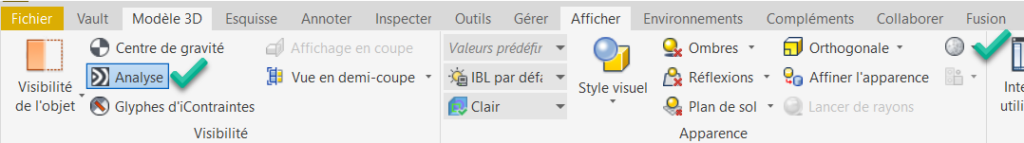

Pour faire apparaitre les couleurs dans l'analyse de dépouille, penser à activer les textures (onglet AFFICHER).

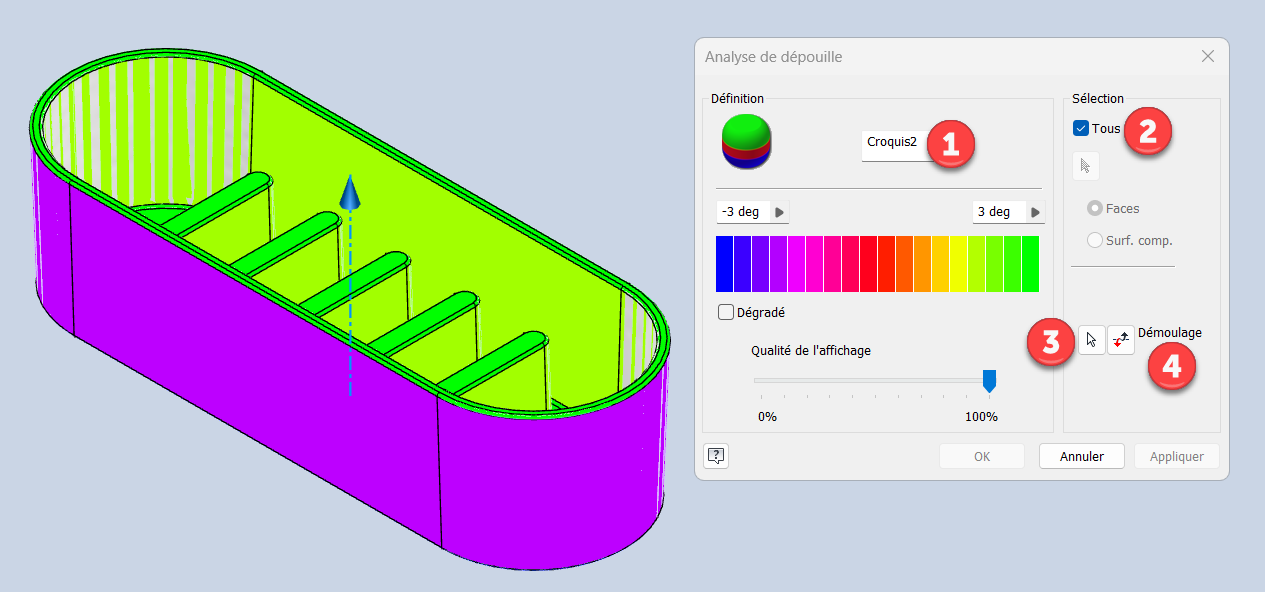

Pour obtenir un résultat fiable, il faut d’abord choisir une direction de démoulage cohérente avec le procédé réel (3) et (4). Ensuite, il faut interpréter les couleurs avec prudence, car le résultat dépend de l’orientation retenue. Enfin, il faut corriger la géométrie si des zones insuffisantes apparaissent, par exemple en modifiant un angle, en déplaçant une paroi ou en ajoutant une dépouille sur une extrusion.

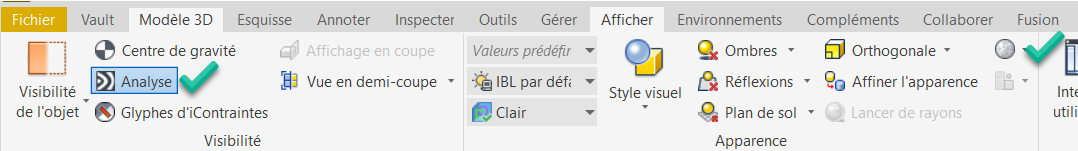

Pour revenir à un affichage normal, désélectionner ANALYSE (onglet AFFICHER).

Intérêt industriel

L’analyse de dépouille améliore la qualité de conception et sécurise la fabrication. Elle permet de détecter tôt les défauts de démoulage, d’anticiper les modifications de moule et de gagner du temps sur les itérations de mise au point. En résumé, c’est un outil simple, visuel et très efficace pour transformer une bonne idée de pièce en produit réellement manufacturable.
