Les paramètres des contraintes dans les esquisses

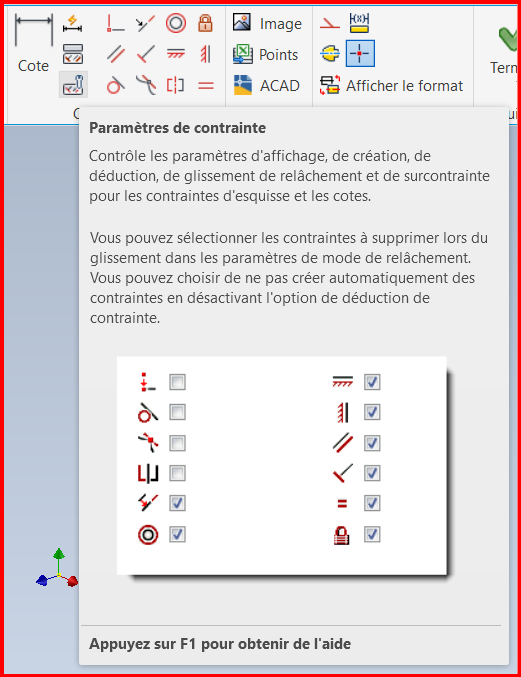

Les paramètres de contraintes dans les esquisses d’Autodesk Inventor sont au cœur d’une modélisation robuste et stable.

Bien configurés, ils permettent de contrôler la forme, la taille et la position des entités d’esquisse, tout en garantissant la cohérence lors des modifications ultérieures.

Une esquisse correctement contrainte devient alors un véritable « squelette » fiable pour l’ensemble des fonctions 3D qui en dépendent (extrusion, révolution, répétitions, etc.).​

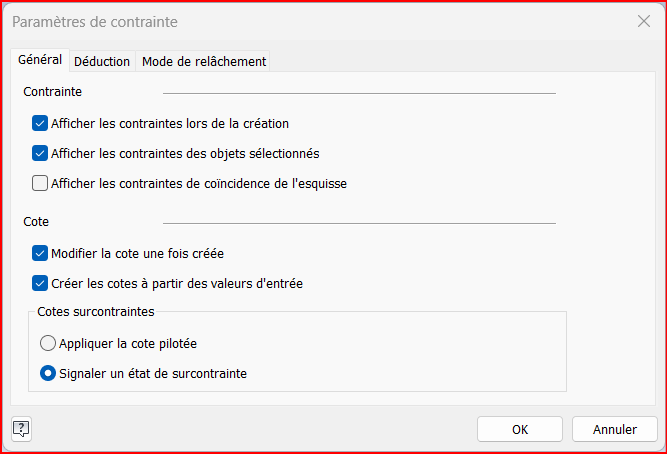

Général

Dans Inventor, les contraintes d’esquisse se répartissent en deux grandes familles :

1. Les contraintes géométriques (vertical, horizontal, coïncident, parallèle, tangent, colinéaire, etc.).
2. Les contraintes dimensionnelles (cotes paramétriques).

Les premières (contraintes géométriques) imposent des relations de forme entre entités. Les secondes (contraintes dimensionnelles) fixent des valeurs numériques pilotables via le gestionnaire de paramètres "Fx", ce qui permet de créer des modèles entièrement paramétriques.

Une bonne pratique consiste à laisser Inventor appliquer automatiquement les contraintes géométriques contextuelles, puis à les compléter ou les corriger manuellement afin d'atteindre un état entièrement contraint. Cet état est identifiable par le changement de couleur de la géométrie selon le schéma de couleurs actif (Options d'application / Couleurs).

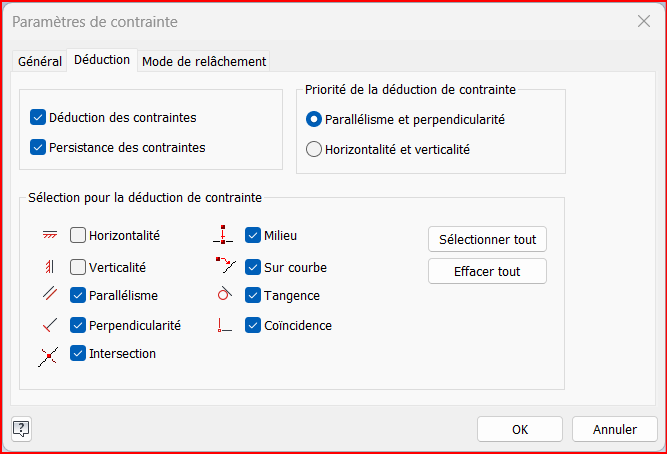

Déduction

Les contraintes de déduction (ou contraintes automatiques) sont générées au fil du dessin en fonction de la position du curseur par rapport aux entités existantes. Par exemple, on pourra forcer automatiquement une verticalité, une perpendicularité ou une tangence.

Cette déduction repose sur l’analyse en temps réel de la géométrie et réduit fortement le nombre de contraintes à poser manuellement, à condition de dessiner avec une intention claire (suivre les repères de capture, inférences horizontales/verticales, etc.).

Il reste cependant indispensable d’afficher les contraintes appliquées sur une entité, puis de supprimer ou remplacer celles qui ne correspondent pas au comportement souhaité, notamment dans les esquisses complexes ou réutilisées comme « fonds de forme » standards.​

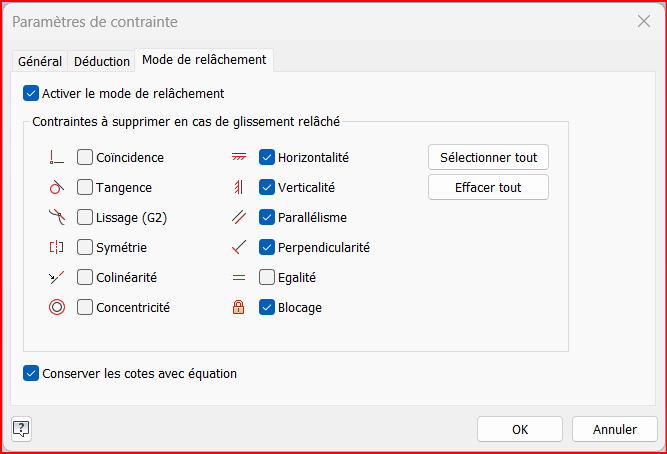

Mode de relâchement

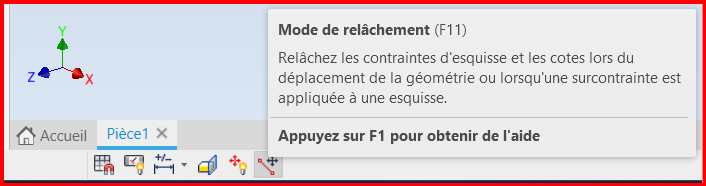

Un raccourci au "Mode de relâchement" est disponible en bas de la fenêtre graphique (En édition d'esquisse).

Le mode de relâchement intervient lorsqu’une esquisse est sur-contrainte ou qu’une modification géométrique devient incompatible avec les contraintes existantes. Cela peut bloquer ou déformer excessivement le profil.

Inventor permet alors de relâcher certaines contraintes (suppression ou désactivation locale) pour retrouver des degrés de liberté et permettre ainsi la mise à jour de la géométrie, tout en conservant les relations essentielles à la fonction de la pièce.

Utiliser ce mode revient à hiérarchiser les contraintes :

Privilégier les relations structurantes (axes, symétries, alignements fonctionnels) et accepter de relâcher les contraintes secondaires, afin de préserver un comportement maîtrisé lors des futures modifications paramétriques.​
