Masquer une arête dans une vue dans Revit
Les vues et les présentations (feuilles) sont une des finalités d'un projet Revit.
Pour des questions de visibilité ou de compréhension, il est parfois utile de pouvoir modifier graphiquement certains "traits" visible dans une vue en particulier.

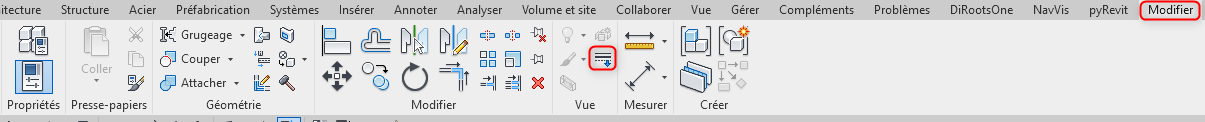

Pour cela vous pouvez utiliser l'outil "trait" dans l'onglet modifier pour remplacer dans la vue un ou plusieurs traits en particulier.

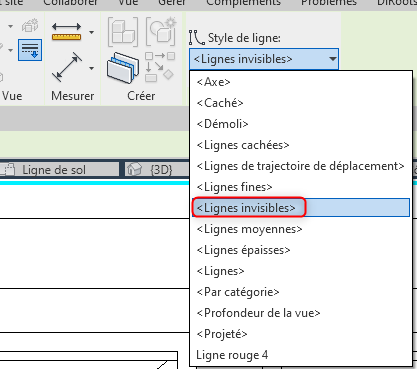

Sélectionnez ensuite le type de remplacement voulu. Pour masquer un trait sélectionnez "lignes invisibles".
Exemple : éliminer un trait de la chaise dans ce détail. (Utilisez la tabulation si besoin pour sélectionner l'arête voulue).
A bientôt sur votre blog Aplicit!
