Personnaliser l’extension d’une traverse haute d’un garde-corps dans Revit
Personnaliser l'extension d'une traverse haute d'un garde-corps dans Revit
Le garde-corps est un outil complexe dans Revit.
La traverse haute se démarque des traverses courantes par des options complémentaires.
Dans les options proposées dans le type de traverse haute, certaines concernent le style d'extension. Revit en propose 4.
Celles-ci ne sont pas toujours adaptée à tous les cas mais au plus fréquent.

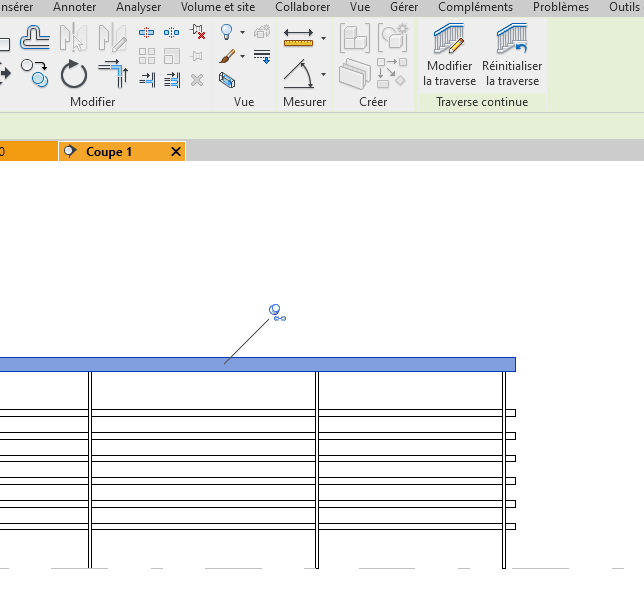

Il est possible toutefois de personnaliser cette extension. Pour cela une fois le garde-corps mis en place, selectionnez la traverse haute du garde-corps avec la touche "tabulation" et cliquez sur "Modifier la traverse"
Puis sur " modifier la trajectoire" :
Enfin dessiner l'extension de votre traverse haute, qui ne peut être que dans le plan :
Cliquez ensuite sur le symbole de validation pour modéliser votre extension.
A bientôt sur le blog Aplicit!
