PowerShape : Bouchage de nervure

Grace à PowerShape, rebouchez les rainures de vos pièces rapidement et très facilement grâce à la fonction « REBOUCHAGE DE NERVURE ».

Retrouvez cet onglet sous le menu « SURFACE ».



Dans cet exemple nous allons voir comment reboucher des nervures selon 2 possibilités de sélection.



Première solution :

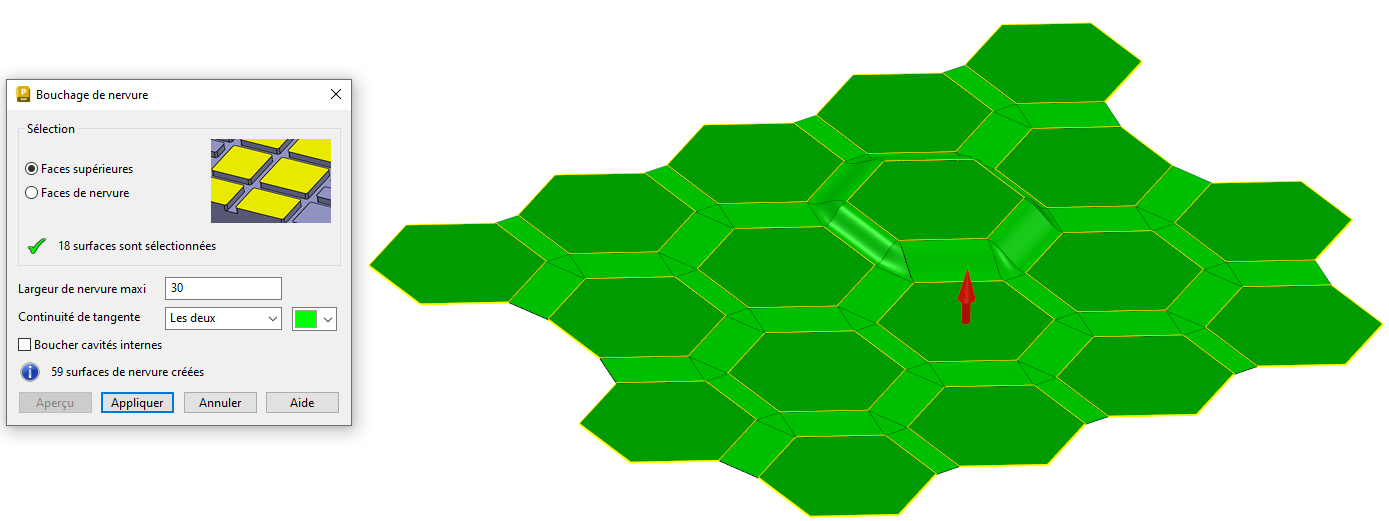

En sélectionnant les faces supérieures. Ouvrez l’onglet « Reboucher les nervures », indiquez que vous souhaitez utiliser les faces supérieures et commencez à sélectionner les faces vertes (l’ordre n’a aucune importance).

Le nombre de face sélectionnée est indiqué dans le tableau (ici 18).

Indiquez également la largeur maximale à combler (par défaut 5mm)

Vos surfaces peuvent être galbées comme à différentes hauteurs.



Faites « Aperçu »

Par défaut le rebouchage se fait en tangence seul sur les arêtes des faces sélectionnées. Cela se voit très bien sur des surfaces de différentes hauteurs.

Onglet « Continuité de tangente » en « Automatique »



Vous pouvez les mettre en tangence sur l’ensemble des arêtes en indiquant « Les deux » dans « Continuité de tangente »



Ou encore ne pas mettre de tangence en indiquant « Aucune »







Deuxième solution :

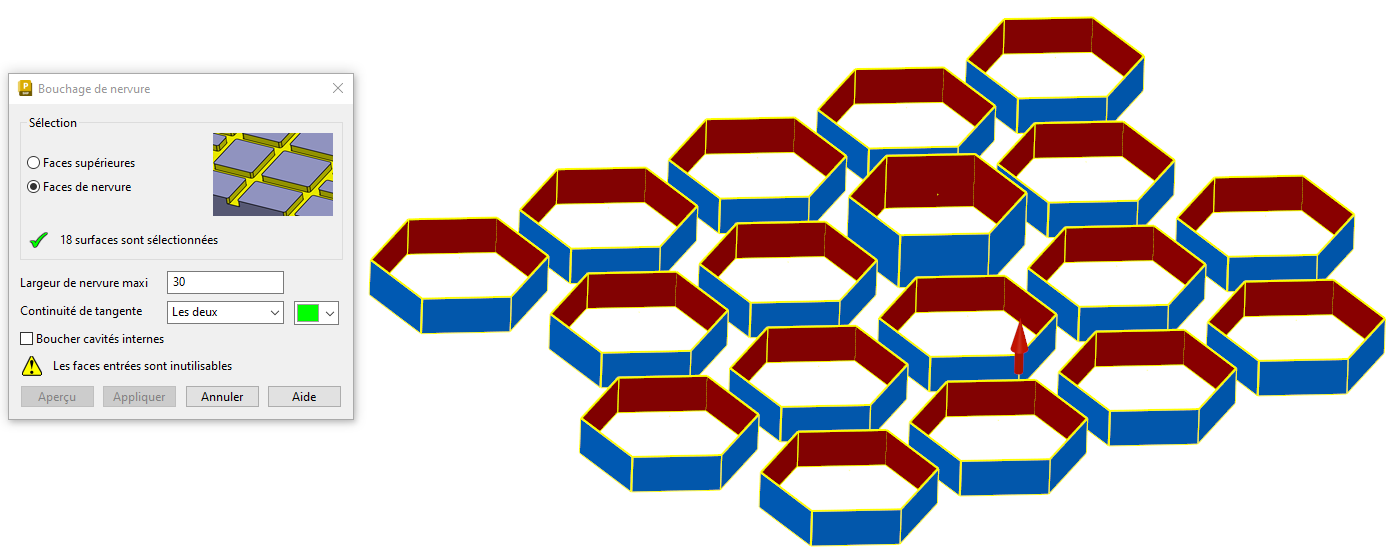

Sélectionnez cette fois-ci les faces des nervures en bleu (changer la sélectionnant en « Faces de nervure ») :

Et bien sûr retrouvez les différents modes de tangence ou pas.





Cela fonctionne aussi si vous n’avez que des surfaces supérieures.





Malheureusement, cela ne fonctionne pas sur des surfaces de nervures seules car PowerShape a besoin (bien que non sélectionnée) d’un appui visuel pour créer des surfaces dans les nervures et donc de connaitre ce qu’il y a à reboucher.





Autre aide dans cette fonction : « Boucher cavités internes »

Si vous avec des trous dans les faces supérieures, en cochant cette option PowerShape s’occupera également de les reboucher.







La fonction « bouchage de nervure » vous sera d’une aide bien précieuse lorsque les surfaces ne sont pas en continuité d’iso paramètre ou avec les variations de galbe ou encore d’écartement de jeux différents (ex : jeux des ouvrants sur des véhicules).
