REVIT: Pourquoi vos coupes ne coupent pas votre DWG 3D Lié ?

Vous liez un DWG 3D dans Revit.
Vous créez une coupe.

Et là…

👉 Vous voyez la façade.
👉 Pas l’intérieur.
👉 Pas de hachure.

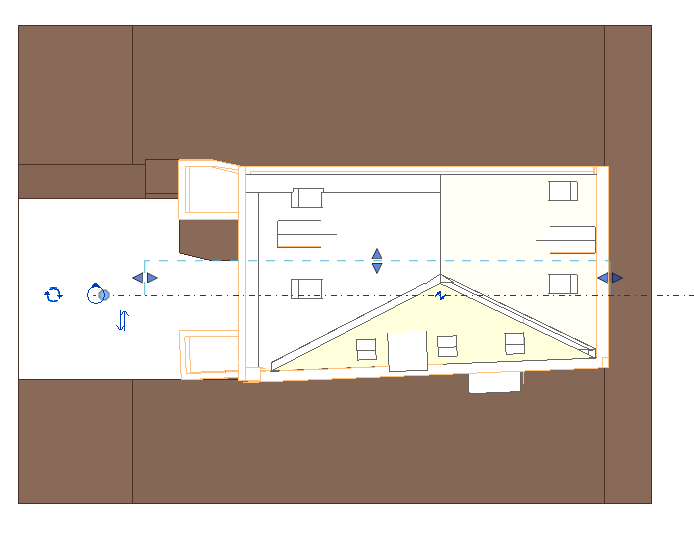

Ici ma coupe traverse bien mon bâtiment

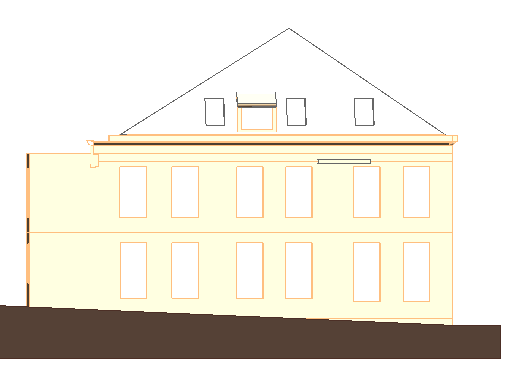

Mais la coupe affiche curieusement la façade : elle ne coupe pas le bâtiment

C’est très embêtant… mais c’est hélas normal …

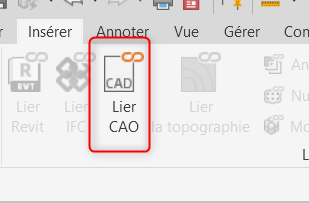

Quand on fait Insérer → Lier CAO, Revit considère le DWG comme une géométrie externe encapsulée.
Même s’il contient des solides 3D, il ne se comporte pas comme des éléments natifs (murs, dalles, etc.).

Résultat : la coupe ne traverse pas réellement le volume.

✅ La solution simple

Ne liez pas le DWG directement dans le projet.

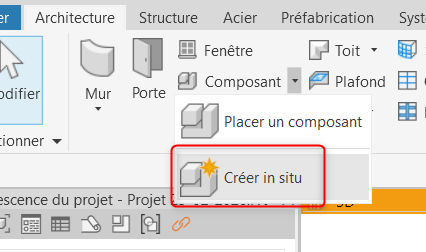

👉 Créez un modèle en place (in situ)

👉 Insérez le DWG 3D à l’intérieur

👉 Validez

Une fois encapsulé dans un objet Revit natif, le comportement en coupe est nettement plus cohérent.

Nota : Vous ouvrez également passer par « Volume et site », et créer un volume in situ : c’est le même résultat.

Pour modéliser votre projet à partir du DWG3D, c’est une astuce très efficace.

Petit réglage.
Grand gain en lisibilité.

Voilà! A bientôt sur notre blog Aplicit !
