Simulation avec plusieurs machines sous PowerMill

La simulation machine sous PowerMill est quelque chose de simple, efficace et sécurisant pour toute vérification de collisions ou mouvements machine lors des simulations d’usinage.

Toutefois, lorsque vous souhaitez simuler vos parcours d’outil ou programmes CN sur plusieurs machines de géométrie complètement différente et que vous souhaitez figer une position d’usinage, vous devez choisir d’être en « Direction fixe » sous « Contrôle axe machine » et décocher « Utiliser vecteurs orientation calculés lors simul. ».

• Si vous choisissez d’être en « Libre » sous « Contrôle axe machine » PowerMill choisira de lui-même l’orientation de la tête, table, plateau ou berceau sur chaque machine.
• Si vous cochez la case « Utiliser vecteurs orientation calculés lors simul. » avec « Direction fixe » la simulation machine peut (dans le cas où les géométries des machines sont complètement différentes) vous générer une simulation différente de celle initialement prévue lors de multiple changement de machine.

Exemple avec une stratégie « Direction fixe » mais en cochant « Utiliser vecteurs orientation calculés lors simul. » :

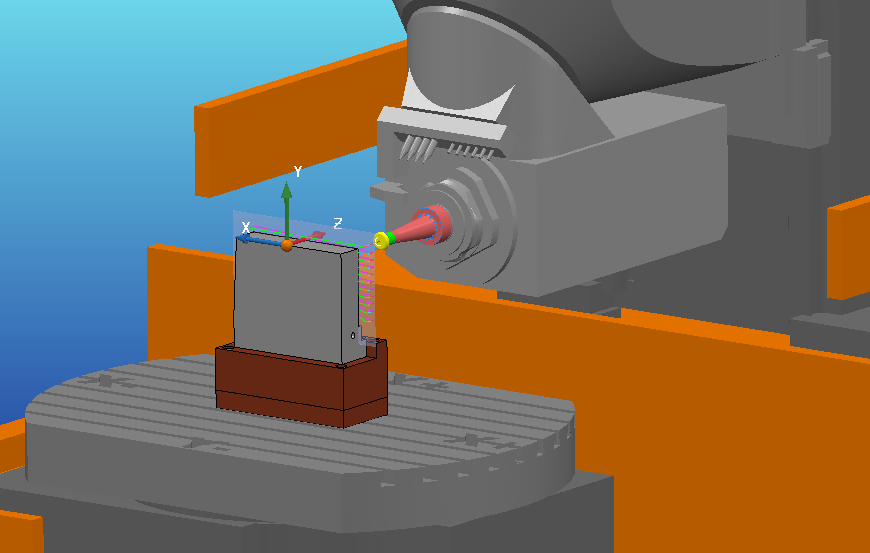

Première simulation de l’usinage avec une machine tête – berceau (orientation désirée).

Simulation de ce même parcours d’outil mais avec une machine tête à 45° et un plateau.

En resimulant le parcours d’outil avec la première machine, l’orientation du berceau à changé du fait de la géométrie de la seconde simulation (orientation non souhaitée).

Pour pallier à cela et indiquer à PowerMill qu’il ne doit pas changer d’orientation plateau ou berceau en fonction des différentes simulations machine effectuées, il faut être en « Direction fixe » et décocher « Utiliser vecteurs orientation calculés lors simul. ».

Première simulation de l’usinage avec une machine tête – berceau (orientation souhaitée).

Simulation de ce même parcours d’outil mais avec une machine tête à 45° et un plateau.

Cette fois-ci, en resimulant le parcours d’outil avec la première machine, l’orientation du berceau n’a pas changé.

Impératif :

Avant tout traitement du programme CN par le post-processeur, il est obligatoire de simuler les parcours d’outil. Pas en entier, simplement les engagements ou premières lignes (sur chaque parcours d’outil), de façon à vérifier et confirmer vos choix d’orientation. Ceci chaque fois que vous sélectionnez et simulez avec une nouvelle machine.
