Importer une bride :

Cette importation n’est valable que lors de l’utilisation des POSAGES. Dès lors que vous importez un modèle en tant que bride, les éléments de ce modèle se mettent en « ignorer » dans le tableau des surépaisseurs. Aucune prise en compte dans les stratégies, ni dans les contrôles collision.

Le logo du modèle bride reste identique à une importation en tant que modèle usinable mais le logo des niveaux identifie bien une bride.

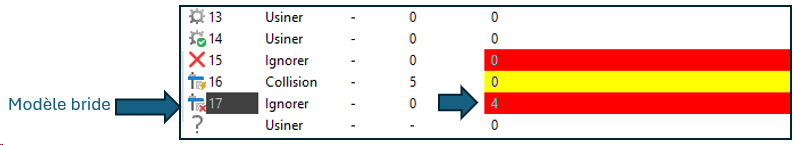

Dans le tableau des surépaisseurs les éléments sont insérés en « ignorer » et impossible de les sélectionner pour les déplacer de ligne ou de les mettre en « usiner ».

Il est possible de transformer un modèle bride en modèle usinable et inversement, mais je vous le déconseille car PowerMill a une mémoire et si vous supprimez un modèle transformé en bride pour le réimporter en tant que modèle usinable, celui-ci sera considéré comme bride sans vous le notifier par une modification de logo du niveau. Très dangereux.

Si toutefois vous désirez le faire :

Pour transformer un modèle bride en modèle usinable faites un clic droit sur le NIVEAU -> Convertir la bride en niveau.

Pour transformer un modèle usinable en modèle bride faites un clic droit sur le NIVEAU -> Convertir le niveau en bride.

ATTENTION le tableau des surépaisseurs n’est pas toujours remis à jour lors de ces manipulations. Le plus fiable et de sélectionner n’importe quelle nouvelle stratégie pour visualiser si les changements d’identité des éléments ont bien été effectué.

Cette manipulation est généralement effectuée lorsqu’on importe toutes les brides dans un même projet et qu’on active et désactive celles-ci au grès des usinages à effectuer.

L’importation d’un modèle en bride reste tout de même fortement liée à l’utilisation des « posages » où l’on va indiquer d’un clic les brides à utiliser sur chacun d’eux.

Vous pouvez sélectionner plusieurs brides dans un même posage.

En ouvrant le tableau des surépaisseurs dans le posage, vous visualisez le passage des brides à prendre en collision (cocher) et celles (non cocher) qui restent en ignorées.
