AutoCAD Créer des palettes d’outils (2) : avec des blocs

Suite de l'article sur les palettes d'outils :

Créer un outil pour insérer un bloc

Pour placer un bloc du dessin courant dans une palette :

Le dessin doit être enregistré afin qu'AutoCAD enregistre le chemin d'accès à ce bloc.:

Par glisser déposer : Sélectionnez un bloc depuis le dessin, maintenir le bouton droit de la souris puis déposer dans la palette.

Sélectionnez un bloc puis copier et coller dans la palette
par glisser déposer depuis Design Center dans la palette

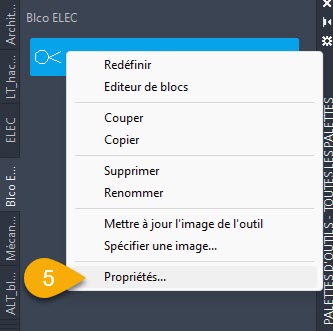

Pour modifier les propriétés : pointez l'icône et depuis le menu contextuel Propriétés



Créer des palettes d’outils avec des blocs











Créer des palettes d’outils avec des blocs



Créer des palettes d’outils avec des blocs

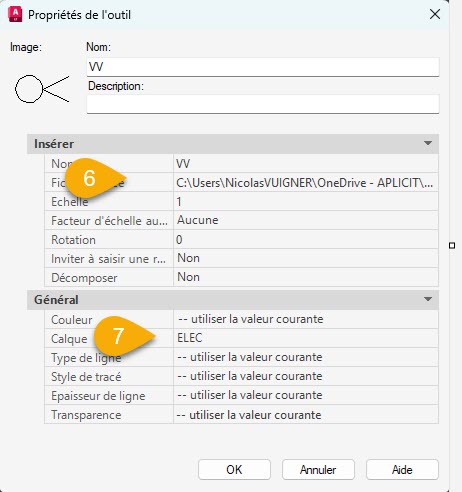

Propriétés de l'outil :

Insérer
Nom Nom du bloc
Fichier source le nom et chemin du dessin contenant ce bloc et depuis lequel AutoCAD cherchera ce bloc



Si le dessin est déplacé ou supprimer l'outil ne fonctionnera pas !
Echelle 1 par défaut
Facteur d'échelle auxiliaire Par défaut Aucun,

on peut spécifier DIMSCALE ou échelle de tracé pour des blocs d'annotation
Rotation  reprend l'angle du bloc; l'image tient compte de la rotation
Inviter à saisir une rotation  par défaut Non
Décomposer Non
Général
Couleur Ducalque ou Valeur courante

Tester l'outil et Insérer un bloc depuis la palette

Par un clic sur l'outil et placer le bloc dans le dessin.
Par glisser déposer dans le dessin,

Organiser la palette

  • Renommer la palette
  • Ajouter du texte
  • Ajouter un séparateur

Créer des palettes d’outils avec des blocs

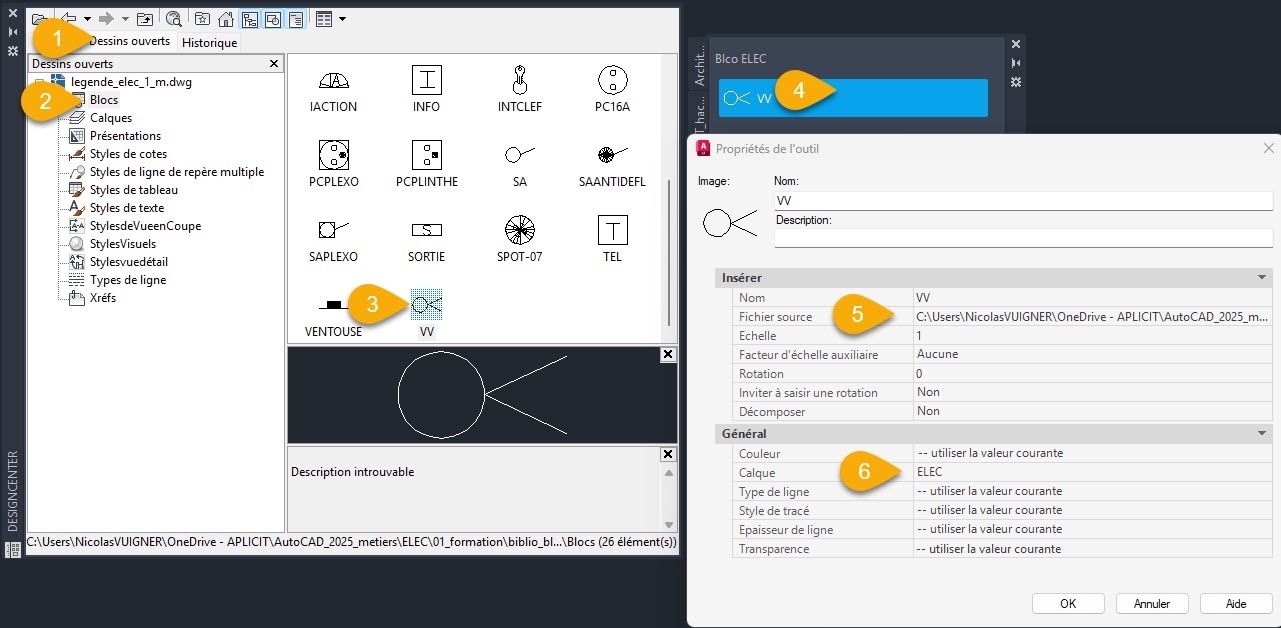

Avec Design Center - créer une palette à partir de plusieurs blocs

Démarrez Design Center (par CTRL+2)
Vous pouvez choisir l'onglet Dossier et sélectionner un dessin fermé.
Sélectionner le dessin et pointez sur Blocs

Depuis la fenêtre de droite :
Sélectionner des blocs, et par glisser et déposer, ajouter des blocs à une palette



Créer une palette à partir des blocs sélectionnés :

Sélectionner des blocs puis clic droit : Créer une nouvelle palette d'outils.
AutoCAD créé une palette avec les blocs sélectionnés, nommer cette palette.
La nouvelle palette prend le nom du dessin.



Créer des palettes d’outils avec des blocs

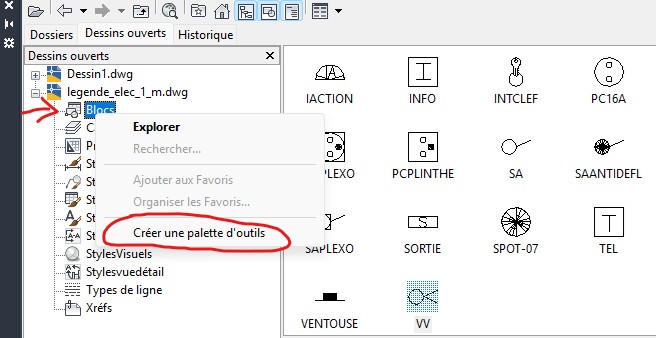

Créer une palette avec tous les blocs du dessin

pointez sur la catégorie : Blocs
puis clic droit : Créer une palette d'outil.
AutoCAD créé une palette avec tous les blocs de ce dessin.
La nouvelle palette prend le nom du dessin.



Créer des palettes d’outils avec des blocs

















Conservez le ou les dessins contenant les blocs.

Suite et fin de l'article : AutoCAD : se créer des palettes d’outils (3) : gérer et importer
