Inventor Bloquer les composants après conversion STEP, SAT, Solidworks®, CATIA, NX, Rhino

Le résultat de la conversion de fichiers CAO 3D natifs (SW, Catia, Creo …) ou neutres (STEP, SAT, IGES …) dans l’environnement Autodesk Inventor,

créer des ensemble et sous-ensemble structurés, 1 seul composant est bloqué (0 DDL) c’est le composant de « tête » mais tous les autres composants sont libres (6 DDL)

Il n’y aucune Liaison ou Contrainte Inventor Bloquer les composants



Inventor Bloquer les composants

Le risque est donc de déplacer (glisser/déposer) avec un mouvement de souris malencontreux les composants du sous-ensemble actif, ou ceux d’un sous-ensemble flexible.

AvantInventor Bloquer les composants





























AVANT                                                                                                      APRES un déplacement (glisser/déposer)

Afin d’éviter cela et de rendre isostatique  l’assemblage, il faut bloquer Inventor Bloquer les composantsl’ensemble des composants s’il n’y a pas d’intérêt de cinématique.

Bloquer 0DDL























Cette action peut être relativement longue selon que les sous-ensembles sont nombreux car

il faut éditer chacun d’eux.





















Une solution plus efficace est d’utiliser un règle iLogic externe que voici : Tout Bloquer.iLogicVb

'start of ilogic code
 'get user input
 qGround = InputRadioBox("Faites votre choix:", "Bloqué", "Non Bloqué", True, "ilogic")
'get the active assembly
Dim oAsmCompDef As AssemblyComponentDefinition
oAsmCompDef = ThisApplication.ActiveDocument.ComponentDefinition


'set the Master LOD active
Dim oLODRep As LevelofDetailRepresentation
oLODRep = oAsmCompDef.RepresentationsManager.LevelOfDetailRepresentations.Item("Principal(e)")
oLODRep.Activate


'Iterate through all of the top level occurrences
Dim oOccurrence As ComponentOccurrence
For Each oOccurrence In oAsmCompDef.Occurrences
                        If oOccurrence.DefinitionDocumentType = _
                        DocumentTypeEnum.kAssemblyDocumentObject Then
                             'Iterate through all of the 2nd level occurrences
                                    Dim oSub1Occ As ComponentOccurrence
                                    For Each oSub1Occ In oOccurrence.SubOccurrences
                                    'ground everything in the 2nd level
                                    oSub1Occ.Grounded = qGround
                                                If oSub1Occ.DefinitionDocumentType = _
                                                DocumentTypeEnum.kAssemblyDocumentObject Then
                                                  'Iterate through all of the 3nd level occurrences
                                                Dim oSub2Occ As ComponentOccurrence
                                                For Each oSub2Occ In oSub1Occ.SubOccurrences
                                                'ground everything in the 3rd level
                                                oSub2Occ.Grounded = qGround
                                                Next
                                      Else
                                      End If
                             Next
                   Else
                   End If
          'ground everything in the top level
            oOccurrence.Grounded = qGround
Next
' end of ilogic code



Copier/coller le « code » ci-dessus dans un fichier texte à l’aide de « Bloc-notes » et nommer le fichier avec l’extension .iLogicVb

Le fichier Tout Bloquer.iLogicVb doit être enregistré dans un dossier partagé pour le groupe de travail, par exemple le dossier Templates (Gabarits Inventor)

Depuis le Navigateur iLogic

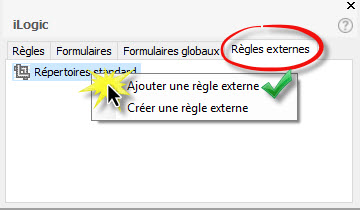

Inventor Bloquer les composantsPuis parcourir vos dossiers et pointer sur le fichier iLogicVb











Pour Exécuter la règle externe depuis le navigateur iLogic.

Inventor Bloquer les composants

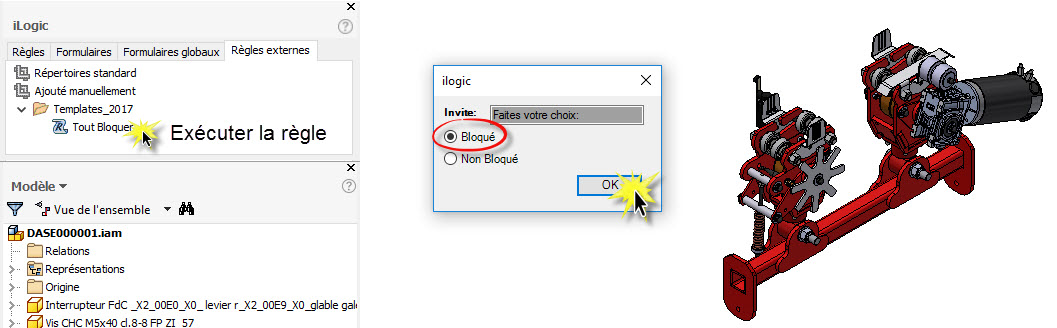

^Dans la boite de dialogue deux choix possibles : Bloqué ou Non Bloqué.

Inventor Bloquer les composants
