CADMapper : le programme gratuit pour l’intégration de votre projet CAO dans son contexte urbain !

Une image contenant carte, capture d’écran, graphisme, Graphique Description générée automatiquement

Pour comprendre l'impact d'un projet architectural dans son contexte, il est conseillé de réaliser une prévisualisation graphique de l'intégration de ce projet dans son environnement urbain (bâtiments existants, voiries, topographie, etc.). Aujourd'hui, cette intégration est rendue possible facilement grâce à l'utilisation des logiciels de CAO (Conception Assistée par Ordinateur).

Je vous invite à découvrir dans cet article le programme CADMapper que vous aidera à visualiser votre projet CAO dans son environnement urbain.

Qu’est-ce qu’est CADMapper ?

CADMapper est un programme gratuit disponible sur le site : www.cadmapper.com , dans lequel vous trouverez les données 3D (hauteur réel des bâtiments, voiries, topographie, etc.) des 200 villes dans le monde.

CADMapper contient les données des sources publiques issues notamment de :

  •  OpenStreetMap   Une image contenant verre à main Description générée automatiquement
  •  NASA
  • USGS

CADMapper génère des fichiers DXF pouvant être utilisés par les logiciels suivants :

  • AutoCAD
  • Rhinoceros 5+
  • SketchUp 8+
  • Illustrator

Comment utiliser CADMapper?

Avant de commencer, veuillez noter que l'objectif de ce tutoriel est de vous aider à créer une base de conception architecturale schématique à l'aide de CADMapper. Les informations fournies par le site doivent être vérifiées sur le terrain par des professionnels de l'arpentage, du génie civil, etc., afin de garantir leur exactitude.

Suivez ces étapes pour créer un fichier DXF à insérer dans AutoCAD.

  1. Enregistre vous dans le site : www.cadmapper.com
  2. Choisissez la ville que vous intéresse et tapez l’adresse de votre projet comme indiqué dans l’image suivante :

Une image contenant texte, capture d’écran, diagramme, carte Description générée automatiquement

CADMapper ne fournit que des donnes vectorielles, donc il peut être fastidieux de rechercher une adresse spécifique. Il est recommandé s’aider de Google Maps et Google Earth pour se repérer.

  1. Limitez la zone à ajouter à votre projet (entre 1km² et 100km²).

À l'aide de votre souris, sélectionnez la zone en déplaçant les carrés d'accrochage lorsque le curseur se transforme en flèches multiples. Vous pouvez déplacer la zone en utilisant le curseur en forme de main. (Voir GIF)

Notez que la surface apparaît en bas de l'écran et si elle dépasse 1 km², le programme devient payant.

  1. Paramétrez votre fichier.

La méthode pour paramétrer une visualisation optimale est la suivante :

  1. Sélectionnez le logiciel CAO dans lequel vous souhaitez intégrer le fichier.
  2. Spécifiez la hauteur des bâtiments environnants.
  3. Spécifiez la distance entre les courbes de niveau.
  4. Spécifiez la visualisation des voiries.
  5. Créez votre fichier.

Pour mieux comprendre, je vous présente un descriptif de chaque étape :

  • "3D building" : Cochez cette option par défaut pour que le programme génère automatiquement la hauteur réelle des bâtiments existants (cette information est disponible pour la plupart des grandes villes) sous la forme d'une géométrie en maillage.

Une image contenant diagramme, ligne, Police, texte Description générée automatiquement

  • "False Height Data" : Cochez cette option si les informations sur les hauteurs des bâtiments existants ne sont pas disponibles ou si vous souhaitez leur attribuer une hauteur spécifique.

Une image contenant texte, diagramme, capture d’écran, ligne Description générée automatiquement

  • "3D topography" : Cochez cette option pour générer une surface topographique et des courbes de niveau. Il est recommandé de paramétrer l'intervalle entre les courbes à 4 mètres pour obtenir un maximum d'informations sans alourdir le fichier.
  • « Road Geometry » : CADmapper vous offre la possibilité de générer différents types de graphismes pour les routes.

Les routes peuvent être représentées de la manière suivante :

Centerlines : axes simples,

Outlines : contours

Mesh Surfaces : des surfaces maillées.

Une image contenant texte, capture d’écran Description générée automatiquement Pour ce tutoriel j’ai sélectionné « Outlines » (contours), cette option vous fournira une séparation graphique entre les types de routes et vous permettra un redimensionnement facile du dessin dans AutoCAD.

Une image contenant texte, capture d’écran, ligne, diagramme Description générée automatiquement Vous avez la possibilité de spécifier la largeur de chaque route en fonction de son type, comme indiqué sur l’image ici dessous :

Les largeurs utilisés pour ce tutoriel sont les largeurs réglementaires en France :

Autoroute (Highways) = 3,50 m pour les 2 × 2 voies et les 2 × 3 voies.

Route nationale (Major Roads) = 3,50 m.

Route départementale une chaussée (Minor Roads et Paths) = 3 m

Route départementale à deux chaussées (Minor Roads et Paths) = 3,50 m.

  1. Une image contenant texte, capture d’écran, carte, diagramme Description générée automatiquement Gênerez votre fichier. Si tous les paramètres vous conviennent, cliquez sur « Create File » (cela prend quelques secondes).

Une fois l'image générée, vous aurez la possibilité d'explorer le résultat sous trois types de vues :

  • 3D Axonométrique (1)
  • 2D Vue en plan (2)
  • Topographie (3)

Une image contenant texte, carte, capture d’écran, diagramme Description générée automatiquement

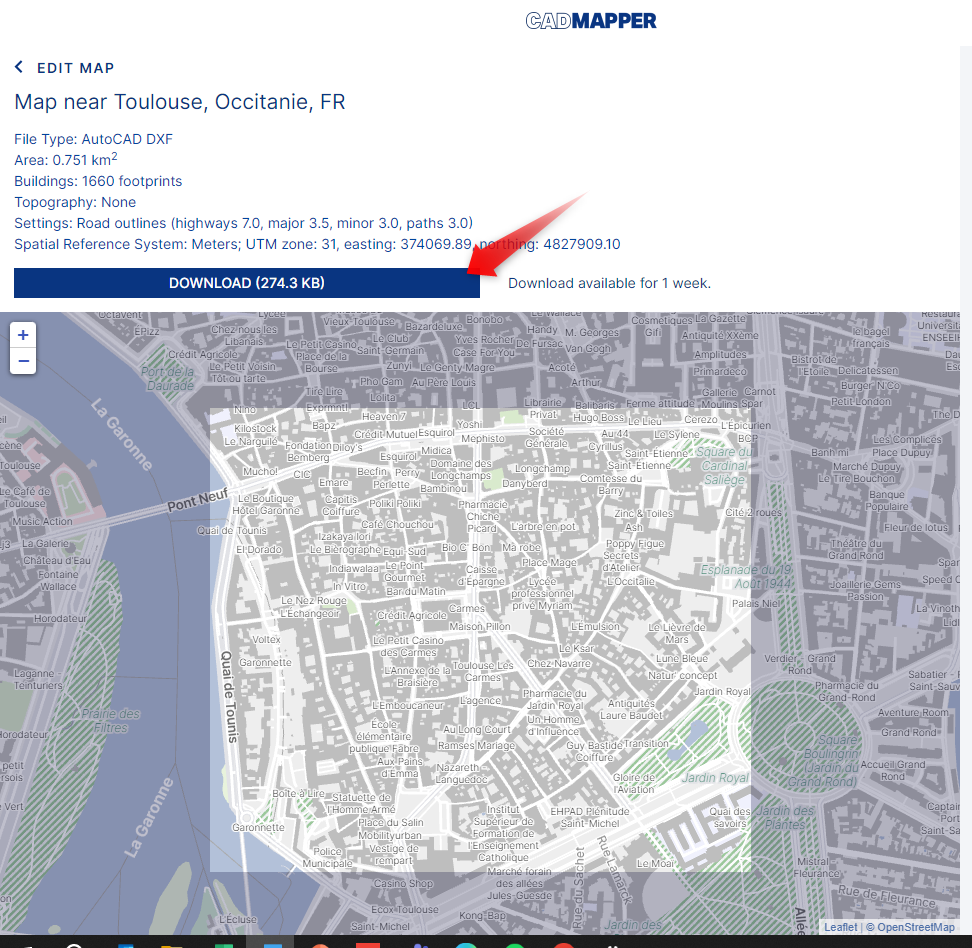

  1. Pour finir, téléchargez le fichier DXF et insérez-le dans AutoCAD

Une image contenant texte, carte, capture d’écran, atlas Description générée automatiquement

Voici le résultat sur AutoCAD Une image contenant carte, capture d’écran Description générée automatiquement

À bientôt sur notre blog !
