Calcul de la surface d’un mur in-situ

Voyons avec ce blog comment Revit détermine la surface d’un mur in-situ au travers de ses nomenclatures :

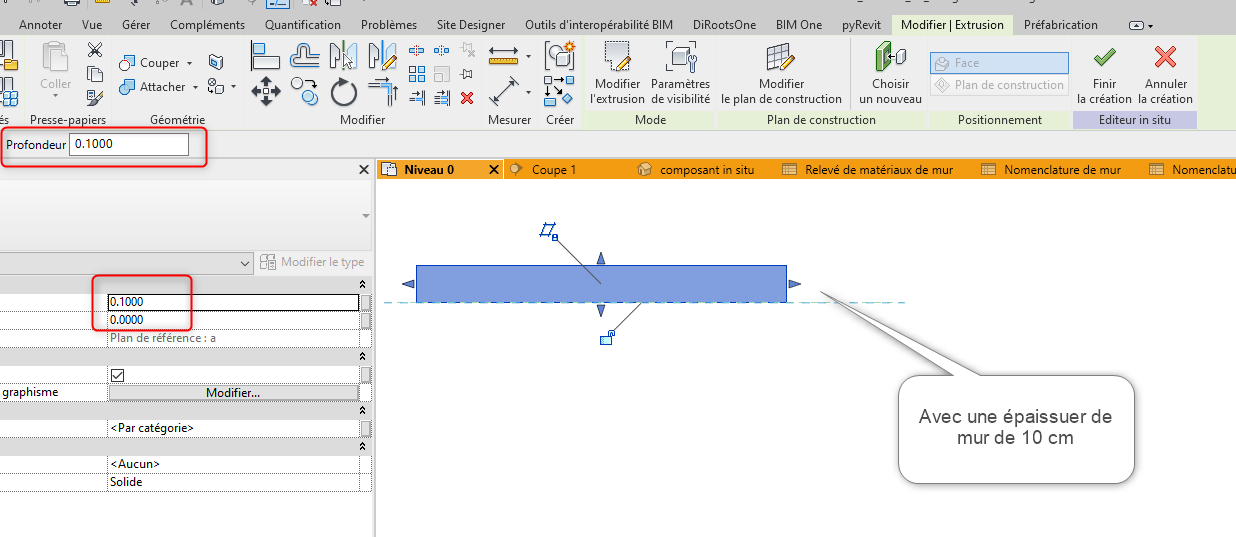

Créons un Mur in-situ « esquissé » dans une vue en plan.

Pour la pédagogie du blog, nous réalisons une esquisse simple.

Dans une situation réelle, l’esquisse pourra bien-sûr être plus complexe.

Et voyons ce que nous donne la nomenclature de mur :

On constate avec grand étonnement que la surface donnée est de 0.1 m2….

Soit la surface correspondant à l’embout du mur (hauteur x épaisseur du mur)

Le volume quant à lui correspond bien à 1m² x 0.1m = 0.1m3

Voyons à présent la nomenclature de relevé de mur :

• Le champ « Surface » renvoi 0.1 m² : soit la surface de l’embout du mur
• Le champ « Volume » renvoi 0.1m3 ce qui corresponds bien à la surface réelle de la face du mur multiplié par l’épaisseur (1 m² x 0,1 m)
• Le champ « Matériau : surface » indique 2.40 m² : soit les deux faces du mur plus la somme des 4 tranches de mur
• Le champ « Matériau : volume » renvoi 0.1 m3, ce qui corresponds bien à la surface réelle de la face du mur multiplié par l’épaisseur (1 m² x 0,1 m)

Revit renvoi en surface du mur une surface de 0.1m², correspondant à la surface de la coupe du mur ?

Mais pourquoi REVIT calcul-t-il la surface de la tranche du mur ?

Explication :

L’esquisse du mur in situ a été réalisée dans une vue en plan :

…et Revit calcul la surface intérieure de l’esquisse

Il aurait fallu dessiner l’esquisse dans une coupe ou dans une élévation….

Ce que nous allons faire maintenant :

Esquissons à présent le Mur in-situ « esquissé » dans une coupe :

Dans la nomenclature de mur, on a bien cette fois-ci :

Une surface de mur de 1m²

Avec un volume de 0.1 m3 (soit 1m²x0.1m = 0.1 m3)

Et dans la nomenclature de relevé de matériau de mur :

Surface = 1m²

Volume = 0.1 m3

Matériau : surface = 2.40 m²

Matériau : Volume = 0.1 m3

Qui sont bien les valeurs de la surface plane du mur, et du volume du mur

Conclusion sur le calcul Revit des surfaces des Composants in situ « Murs » :

Nomenclature de catégorie	Nomenclature de relevé de matériaux
« Surface » Correspond à la surface de l’extrusion ayant servi à crée le mur (c’est la surface intérieure de l’esquisse)	Le champ « Matériau surface » Corresponds à la somme des 6 faces : Des deux faces du mur Et des 4 tranches de mur
« Volume » Surface x Largeur du mur	« Matériau : Volume » renvoi la valeur de volume du matériau. Surface plane x largeur du mur

*

Voilà , à bientôt sur notre Blog Aplicit
