AutoCAD 2014 : les nouveautés

Autodesk a sorti la version 2014 d’AutoCAD et AutoCAD LT. Vous trouverez ci-dessous les principales nouveautés, les améliorations et les informations sur cette version 2014.





Améliorations et nouveautés pour la ligne de commande

Avec la correction automatique, AutoCAD corrige et propose une commande cela aide l’utilisateur et remplace le message commande inconnue.

Si vous vous trompez en tapant une commande, au lieu de répondre « commande inconnue », AutoCAD va automatiquement corriger et valider votre commande.

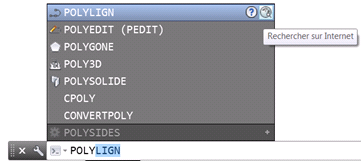

AutoCAD propose des commandes contenant la chaine de caractère saisie, exemple la saisie de POLY, AutoCAD propose plusieurs commandes avec la chaine de caractères saisie.



Nouveautés Autocad 2014



L’icône située à gauche indique la catégorie de commande ou de variable (icône engrenage) et à droite propose l’accès à l’aide AutoCAD ou de lancer une recherche de type Google avec pour argument AutoCAD et le nom de la commande.
L’icône recherche internet ; pour accéder à l’aide sur la commande.

Saisie de commande et contenu du dessin courant
La saisie du nom d’un bloc AutoCAD propose l’insertion de ce bloc. Selon la saisie AutoCAD propose une variable ou l’insertion du bloc, dont le nom s’approche de la saisie.

Nouveautés Autocad 2014

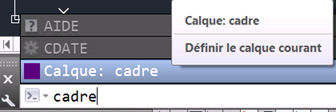

La saisie du nom d’un calque propose de rendre courant le calque.
La saisie d’un nom de style de texte ou de style de cotation rend ce style courant.

Nouveautés Autocad 2014

Si le nom saisi appartient soit à un style ou un calque propose le choix.

Nouveautés Autocad 2014



Synonyme et Personnaliser les synonymes
On peut personnaliser la liste des synonymes depuis le ruban Gérer , pour éditer le nouveau fichier acadSynonymsGlobalDB.pgp .

Nouveautés Autocad 2014

Pour désactiver ces options

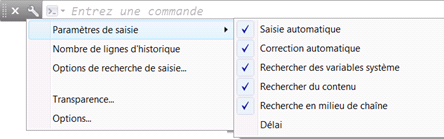

Placez la souris sur la clef plate et clic droit : voir la capture d’écran

Nouveautés Autocad 2014

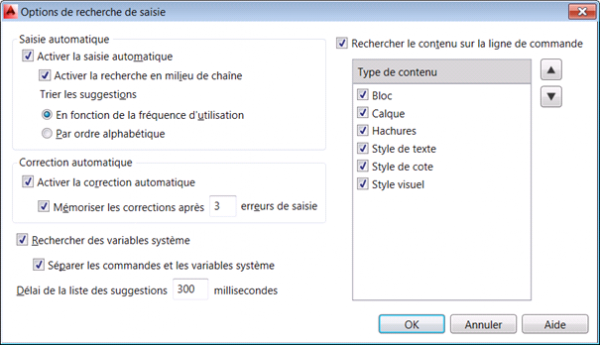

Les Options de recherche de saisie : par défaut les paramètres de recherche d’entrée.

Nouveautés Autocad 2014

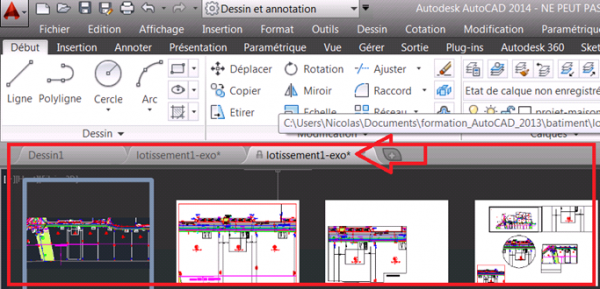

Nouvel onglet des dessins ouverts.

Un onglet pour chaque dessin ouvert est affiché sous le ruban.
Ce qui permet un accès rapide pour passer d’un dessin à un autre.

Passer la souris sur le l’onglet d’un dessin cela affiche l’aperçu des présentations et de l’espace Objet.

L’icône verrouillage : indique un dessin en lecture seule
l’icône * indique que le fichier a été modifié depuis sa dernière sauvegarde

Nouveautés Autocad 2014

Vous pouvez activer ou désactiver la barre des onglets de dessins depuis l’onglet Vue et icône : onglets de dessin.

Nouveautés Autocad 2014









Gestion des calques améliorée

Le nombre de calques affichés sur le ruban a été augmenté

Une amélioration sur la liste des calques :
L’ordre pour des calques avec des chiffres, est bien 1 puis 2 et non 1 puis 10 puis 2.

La commande Fusion de calque est disponible depuis le gestionnaire des calques, et vous permet de

1-sélectionner un ou plusieurs calques puis choisir fusionner

2- choisir le calque destination,

3-les calques originaux sont purgés.







Améliorations des commandes de dessin

Dessin d’arcs : dessiner facilement et changer le sens en cours de commande en appuyant sur la touche CTRL.

Polyligne et raccord : La commande raccord sur 2 segments d’une même polyligne : on obtient une polyligne fermée.



Tracé et style de tracé

La commande CONVERTPSTYLES permet de convertir le dessin courant soit en style CTB (dépendant des couleurs ) ou STB (style d’impression nommée). Cette commande sait gérer les noms de style avec espace.



Nouveautés et améliorations pour les Annotations

Texte sur une seule ligne.
Le texte sur une seule ligne conserve maintenant la justification choisie jusqu’au prochain changement.

Style de cotation utilisé lors des commandes cotes continue et de base
La nouvelle variable DIMCONTINUEMODE
Avec la valeur à 0 les cotes continues ou de bases sont créées avec le même style de cotation courant.
Avec la valeur 1, AutoCAD créées les cotes avec le style de cotation de la cote sélectionnée.

Les attributs.
Lors de l’insertion d’un bloc avec attribut, l’édition des attributs est faite depuis la case de dialogue par défaut (la variable ATTDIA = 1 par défaut).

Les hachures
La commande hachures conserve la dernière méthode utilisé pour hachurer un contour : par un point ou sélection des objets.
L’option « annuler » est maintenant disponible depuis la ligne de commande.

Les jeux de feuilles.
Lorsque vous créez une nouvelle feuille dans un jeu de feuilles le champ date de création stocké dans le modèle associé (.DWT) affiche la date de création de la nouvelle feuille plutôt que la date de création du modèle.

[youtube qBosMf8X8xE 600 400]



Améliorations pour gérer les références externes (XREF)

L’affichage des types de lignes et les calques des dessins en références externes (appelé aussi XREF) est amélioré dans AutoCAD 2014 :

Les types de lignes des Xrefs ne sont pas affichés dans la liste des types de lignes sur le ruban ou dans la palette des propriétés.

Les calques des Xrefs sont visibles dans la liste des calques mais ne sont pas affichés dans la palette des propriétés.

Type de référence : Attaché ou superposé : il est maintenant possible de changer le type « attaché » en « superposé » par un double clic sur son type dans la colonne.

Pour changer sur plusieurs xrefs : depuis l’option du menu contextuel.

Changer le chemin : depuis la palette des références externes changer le chemin des Xrefs sélectionnées entre absolue et relative. Vous pouvez aussi retirer le chemin complètement.

La commande -XREF inclus l’option PATHTYPE permettant d’automatiser ces changements de chemin à l’aide de scripts.



Autodesk 360

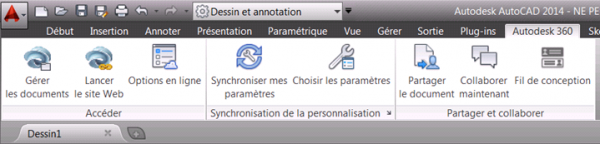

L’onglet de ruban Autodesk 360 remplace l’onglet « en ligne » de la version 2013.

Ce ruban inclut un nouvel outil d’ouverture des fichiers pour un accès facile aux fichiers Autodesk 360 sur votre machine locale et vous permet d’entrer des messages et des images pour vos dessins qui peuvent être partagés.

Nouveautés Autocad 2014











Autodesk 360 permet de stocker des dessins soit automatiquement (après activation des options) ou manuellement au cas par cas.
Offre de 5 Go pour tout client ou 25 Go de stockage avec la souscription.
Autodesk déploie son offre Cloud et offre plusieurs services (j’y reviendrai dans de futurs articles).

Le fil de conception

Cette fonction en complément d’Autodesk 360 permet d’échanger entre plusieurs personnes via le partage en ligne avec Autodesk 360, en permettant l’ajout de texte et de note sur le dessin ou une partie du dessin.

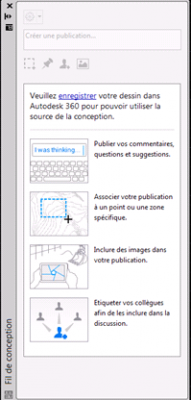

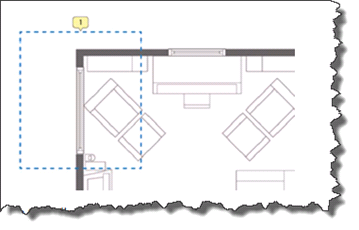

Depuis l’onglet Autodesk 360 , icône : fil de conception, affiche une palette dans laquelle on peut entrer du texte et attacher des images pour les partager en ligne. Les messages apparaissent avec les dessins. Vous pouvez associer votre message avec un emplacement ou une zone du dessin.

Nouveautés Autocad 2014

Nouveautés Autocad 2014



Nouveautés Autocad 2014
























Vous pouvez identifier des correspondants, les notifications seront envoyées à leur e-mail et vont aussi apparaître à l’intérieur d’AutoCAD.
Après avoir fini de créer un message, il est sauvegardé sur votre compte Autodesk 360 avec le dessin, en même temps que les images que vous avez attachées.

Les personnes que vous avez autorisé peuvent visualiser le dessin et ses messages associés. Les personnes qui ont été marquées peuvent poster des réponses.



Nouveau ruban Plug-ins

(non disponible pour AutoCAD LT)
L’onglet du ruban Plug-ins permet d’accéder facilement au site Autodesk Exchange.
Vous pouvez accéder et télécharger des applications (gratuites ou payantes) pour AutoCAD. Il inclut aussi une sélection des applications que vous pouvez sélectionner et télécharger directement depuis AutoCAD.

Le gestionnaire d’application Exchange et l’outil d’importation SKP.

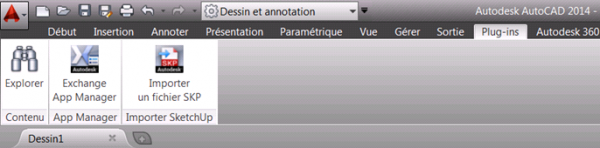

Le gestionnaire des applications Exchange et l’outil d’importation SKP sont accessibles à partir de l’onglet plug-in du ruban.

Importer des fichiers SketchUP

Nouveautés Autocad 2014



Localisation Géographique

Autodesk Maps Service est disponible à partir d’AutoCAD 2014 lorsque vous êtes connecté à votre compte Autodesk 360.

On peut définir un emplacement géographique dans le dessin, depuis le ruban Insertion icône Définir l’emplacement.
Soit importer des données géographique (fichier KML ou KMZ) ou définir la position d’après une carte.

Cette fonction permet de voir le dessin dans son contexte de localisation et aussi d’effectuer un rendu, avec une orientation correcte par rapport au soleil.

Vous pouvez l’exporter vers Google Earth le dessin aura sa position correcte.
Vous pouvez placer un marqueur sur la carte, (avec la latitude et la longitude correcte ) le déplacer ou le modifier.
La carte insérée est automatiquement mise à l’échelle selon l’unité du dessin.

Les nuages de points

AutoCAD 2014 permet d’insérer des fichiers de nuages de points (au format PCG et ISD) mais aussi les fichiers RCP et les fichiers de scan (RCS), fichiers issus d’Autodesk ReCap en plus des fichiers déjà précédemment supportés.

depuis le ruban Insertion et l’icône « attacher ».
Après insertion puis sélection d’un nuage de points : un onglet contextuel s’affiche, vous trouverez des fonctions pour changer la couleur et aussi pour découper et ainsi travailler sur une partie du nuage de point.


Installation d’AutoCAD 2014

Comment se procurer AutoCAD 2014 :
Les clients avec souscription ont reçu un email et peuvent le télécharger. Depuis le portail souscription, aller sur votre compte et demander un support

Télécharger AutoCAD 2014 , Télécharger AutoCAD LT 2014

Configuration requise :
La configuration matérielle requise est similaire à la version 2013

Pour Windows la version 2014 est compatible pour windows 8 et 7, XP (avec sp3)

Pour rappel depuis la version 2013 AutoCAD n’est pas compatible windows Vista. L’installation était possible avec la v2013 mais avec la v2014 l’installation est bloquée !


Remarque par rapport aux versions précédentes :

DesignReview n’est pas proposé à l’installation, cette visionneuse est bien sûr disponible au téléchargement.

Inventor Fusion n’est pas proposé à l’installation :
Il n’y a pas de version 2014, est remplacé par Autodesk Fusion 360
La version 2013 R1 disponible sur Autodesk Labs. http://labs.autodesk.com/technologies/fusion

Autodesk Recap (voir plus bas)

La visionneuse de fichiers DWG et DXF : DWG True View est disponible voir article



Au 1er démarrage si une version précédente est détectée, AutoCAD propose de migrer les paramètres.

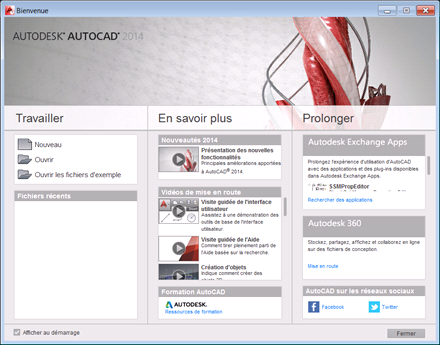

Après démarrage d’AutoCAD , l’écran de bienvenue : accès à des vidéos

Nouveautés Autocad 2014



Autodesk Recap

-1- Avoir une connexion internet et un compte Autodesk 360, le service « cloud » Recap Photo est disponible.

-2- Vous vous connectez à votre compte Autodesk 360

-3- Vous suivez les instructions données sur la vidéo ci-dessous pour prendre vos photos. Vous placez ensuite ces photos dans un répertoire de votre compte Autodesk 360, sélectionnez les photos et faites clic droit, créer un modèle 3D.



Vous pouvez obtenir des infos sur un forum anglais.



à bientôt sur ce blog pour d’autres infos !

2 réactions sur “AutoCAD 2014 : les nouveautés”

  1. J’ai un problème avec autocad 14. Je ne sais pas si un fichier important a été effacé ou si une variable que je ne connais pas est selectionnée sans que je le sache. Le problème est le suivant: quand je vais soit en modèle space ou en paper space et je clique sur l’écran avec la souris tout l’écran est selectionné et tremblant ainsi que les symboles UCS. Je ne sais pas quoi faire pour résoudre ce problème. Je n’arrive pas à pouvoir dessiner convenablement. Pourriez-vous m’aider? Un grand merci d’avance

    • Bonjour
      précision c’est AutoCAD 2014 … (et pas 14 qui a existé en 1997)
      je suppose un problème lié au pilote video et ou l’accélération graphique d’AutoCAD que vous pouvez desactivé.
      Le problème existe il avec n’importe quel dessin même un nouveau dessin ?
      Cordialement
