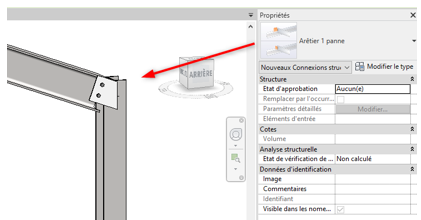

Dans une maquette Revit, les éléments de liaisons structurelles sont regroupés au sein d’une catégorie appelée « connexions structurelles », tout comme les murs ou les portes par exemple. Depuis Autodesk Revit 2022, cette catégorie porte le nom de « Assemblages structurels ».

Ces objets correspondent à des éléments métalliques permettant l’assemblage entre plusieurs composants structurels tels que les poteaux ou les ossatures constituant la structure d’un bâtiment. Ces éléments peuvent être de différentes nature, on trouve notamment jarret, arêtier, etc…)

Pour modéliser un assemblage, vous devez en premier lieu charger la connexion souhaitée :

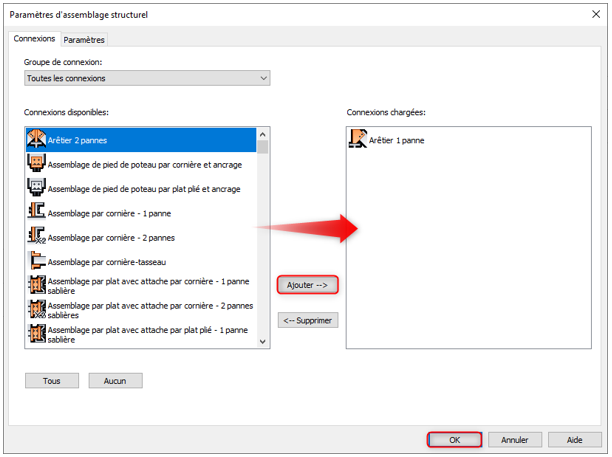

• Onglet « Acier », Fenêtre «Assemblage », Fonction « Paramètres d’assemblage »

• Sélectionnez l’assemblage au sein des connexions disponibles
• Cliquez sur «Ajouter »
• Validez en cliquant sur « OK»

Vous pouvez ensuite lancer la fonction « Assemblage » :

• Onglet « Acier », Fenêtre «Assemblage », Fonction « Assemblages »

• Choisissez le type précédemment chargé
• Définissez les éléments à connecter entre eux en les ajoutant à la sélection a l’aide de la touche « Ctrl » du clic gauche de votre souris
• Validez avec la touche « Entrée »

Les connexions structurelles ne sont visibles qu’en « Détail élevé ».

Nota : Il est également possible de modéliser des éléments de connexions structurels en utilisant les fonctions présentent dans la fenêtre « Eléments de fabrication » :

• Onglet « Acier », Fenêtre «Eléments de fabrication », Fonction « Platine », « Boulons », « Goujons », etc…
