Comment éditer le nom de l’IfcSite d’une maquette IFC

Dans cet article, nous allons voir comment éditer la valeur du nom de l’IfcSite d’un modèle IFC issue d’une maquette Revit.

La structure spatiale d’un modèle IFC

Lorsque vous effectuez un export IFC d’une maquette Revit, la structure de l’arborescence de votre modèle IFC est nativement la suivante :

• Projet « IfcProject»
  • Site «IfcSite »
    • Bâtiment « IfcBuilding»
      • Etage « IfcBuildingStorey»

Le premier et le troisième niveau de la structure s’informe à l’aide des informations sur le projet au sein de la maquette Revit :

• Onglet « Gérer», Fenêtre « Paramètres », Fonction « Informations sur le projet »

Le « Numéro du projet » de la maquette Revit renseignera le nom de l’« IfcProject » de la modèle IFC. Et le « Nom du bâtiment » informera le champs concernant le nom de l’« IfcBuilding ».

Le quatrième niveau de l’arborescence « IfcBuildingStorey » prend simplement la valeur du nom de chaque niveau de votre maquette. Aucune action d’information n’est requise.



Paramétrage du nom de l’IfcSite

Le paramétrage du nom de l’IfcSite s’effectue en deux étape :

• Onglet « Gérer», Fenêtre « Emplacement du projet », Fonction « Emplacement »

• Rendez-vous dans l’onglet «Site »
• Cliquez sur « Dupliquer…» ❶
• Entrez le nom que vous souhaitez pour l’« IfcSite » ❷
• Validez le nom en cliquant sur « Ok » ❸
• Cliquez sur « Rendre actif» ❹
• Validez la boite de dialogue « Emplacement et Site » en cliquant sur « Ok»

Une fois ce paramétrage effectué, lancez la fonction « Exporter IFC » :

• Fichier > Exporter > IFC

• Cliquez « Modifier la configuration… »

• Rendez-vous « Référence géographique»
• Sélectionnez votre « Site de projet » créé préalablement
• Validez en cliquant « Ok»

⚠ Il est possible que le nom de l’IfcSite de votre modèle IFC affiche toujours la valeur « Default » malgré ce paramétrage. Ce problème d’interopérabilité est signalé sur le site Autodesk.



Editer le nom de l’IfcSite

Si vous vous trouvez dans ce cas, la seule possibilité de corriger ce problème est d’éditer directement le nom de de l’IfcSite.

Pour cela, vous devez ouvrir votre fichier IFC avec votre "bloc-notes » après avoir effectué votre export :

• Faites un clic droit sur votre fichier IFC
• Cliquez sur « Ouvrir avec»
• Puis « Choisir une autre application»
• Et « bloc notes»
• Validez en cliquant sur « ok »

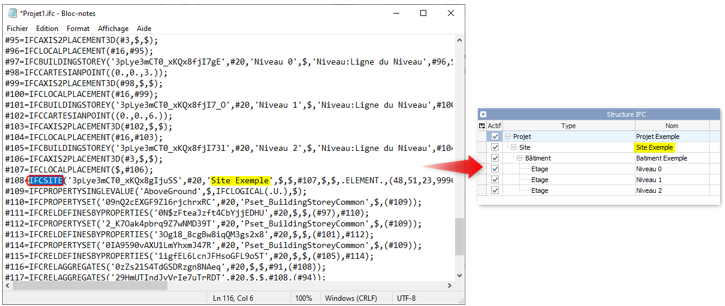

Recherchez la ligne « #...=IFCSITE », dans l’exemple celle-ci est située à la ligne 108 mais elle peut être placée avant ou bien après.

• Remplacez la valeur « Default » par le nom souhaité.
• Enregistrez votre fichier



A bientôt sur le blog Aplicit.
