Conseils et astuces pour Revit : stratégies peu connues pour booster la productivité (Partie 1).

Revit offre des outils puissants pour la conception et la construction de bâtiments. Apprendre ses bases permet aux utilisateurs de créer des projets impressionnants rapidement et efficacement.

1. Comprendre l'interface utilisateur

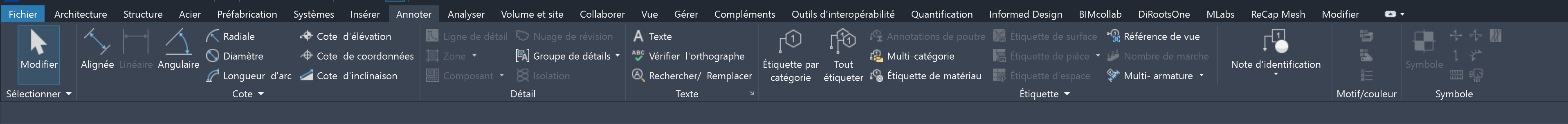

L'interface de Revit est divisée en plusieurs zones clés. Le ruban, le panneau Propriétés l’arborescence.

La barre de contrôle d'affichage, la barre d'options sous le ruban affiche des options contextuelles, ainsi que la barre d'état qui affiche des conseils et des avertissements utiles.

Il est possible de personnaliser l'interface en déplaçant les panneaux et les barres d'outils.

Établir votre premier projet

Pour démarrer un nouveau projet, on choisit un modèle adapté à vos besoins (Gabarit).

Donnez un nom à votre projet et choisissez un emplacement de sauvegarde.

Configurez les informations de base du projet, comme l'adresse et les coordonnées du client. Ces données pourront être utilisées ultérieurement dans les cartouches et les nomenclatures. Définissez les niveaux et les grilles pour créer la structure de base du bâtiment.

Commencez par des murs, des sols et des toits simples pour esquisser la conception. Ajoutez des portes et des fenêtres pour créer des ouvertures. Utilisez les outils de modification pour ajuster les éléments selon vos besoins.

Utiliser des gabarits pour plus d'efficacité

Les Gabarits Revit permettent de gagner du temps en préconfigurant de nombreux paramètres de projet. Ils peuvent inclure des familles, des vues et des feuilles standard. Cela garantit la cohérence entre les projets et accélère le processus de conception.

Pour utiliser un gabarit, on le sélectionne au démarrage d'un nouveau projet. Il est possible d’avoir plusieurs gabaris utiles, Gabarit Bâtiments Neufs, Rénovation, Réhabilitation, Etc…

Conseils essentiels pour Revit et la productivité

Améliorer la productivité dans Revit nécessite de maîtriser les fonctionnalités et les flux de travail clés. Ces conseils portent sur l'utilisation efficace du clavier, l'optimisation des vues de départ et la simplification de la gestion des vues.

Exploiter les raccourcis clavier

Les raccourcis clavier dans Revit peuvent considérablement accélérer les flux de travail. Quelques exemples, la commande « KS » ouvre le menu contextuel, permettant aux utilisateurs de personnaliser et de créer de nouveaux raccourcis. Parmi les raccourcis claviers courants, on trouve « VG » pour les graphiques de visibilité et « WT » pour les types de murs.

Pour les commandes fréquentes, il est conseillé de créer des raccourcis personnalisés. Cela permet de gagner du temps et de réduire les déplacements de la souris. Revit permet d'exporter et d'importer des fichiers de raccourcis, facilitant ainsi le partage des configurations entre les équipes.

Apprendre les raccourcis demande de la pratique, mais les résultats sont appréciables. Les utilisateurs peuvent commencer par quelques commandes essentielles et élargir progressivement leur répertoire. Imprimer un aide-mémoire et le garder à portée de main pour faciliter l'apprentissage.

Meilleures pratiques pour la vue de départ

Une vue de départ bien organisée donne le ton pour un travail de projet efficace. Les utilisateurs doivent créer une vue de départ dédiée, qui se charge rapidement et fournit les informations clés du projet.

Cette vue devrait inclure :

• Titre et numéro du projet
• Détails du client
• Coordonnées de l'équipe
• Étapes clés et échéances

L'utilisation d'un bloc de titre avec ces informations garantit leur visibilité permanente. L'ajout de raccourcis vers les vues ou feuilles fréquemment utilisées peut améliorer encore la productivité.

Des mises à jour régulières de la vue de départ permettent de maintenir le projet à jour. Cette pratique permet aux membres de l'équipe de rester informés et alignés sur les objectifs du projet.

Gérer les vues avec des gabarits de vue

Les Gabarits de vue dans Revit sont des outils puissants pour garantir la cohérence et gagner du temps. Ils contrôlent diverses propriétés de vue, notamment les paramètres de visibilité, les niveaux de détail et les échelles.

L'application de gabarits à plusieurs vues garantit l'uniformité du projet. Ceci est particulièrement utile pour les grandes équipes ou les projets complexes.

Les utilisateurs doivent créer des modèles pour différents types de vues, tels que les plans d'étage, les coupes et les élévations. La révision et la mise à jour régulières des modèles contribuent au respect des normes du projet et améliorent l'efficacité globale.

Techniques de modélisation avancées

Revit offres des outils puissants pour créer des modèles 3D détaillés. Deux techniques clés peuvent grandement améliorer votre flux de travail et la précision de modélisation : la maîtrise des boîtes de section et la définition de points de pivot pour les vues 3D.

Utilisation de la zone de coupe

Les boîtes de section dans Revit sont essentielles pour cibler des zones spécifiques d'un modèle. Pour les utiliser efficacement, sélectionnez la vue 3D souhaitée et cliquez sur l'outil Boîte de section. Ajustez les bords de la boîte pour isoler la zone d'intérêt.

Pour un meilleur contrôle, on sélectionne les poignées pour redimensionner la boîte. Double-cliquez sur une face pour l'aligner avec un élément proche. Cela est utile pour travailler sur des sections de bâtiment complexes.

Pour masquer temporairement la zone de section, on utilise les outils Masquer/Isoler. Cela permet une visibilité optimale tout en gardant la zone active.

Conseil : enregistrez les configurations de zones de section courantes comme modèles de vue. Cela accélère votre flux de travail lors du passage d'une zone de modèle à une autre.

Documentation efficace dans Revit

Revit offre des outils puissants pour créer des documents de construction précis et gérer les informations du projet. Une utilisation judicieuse de ces fonctionnalités peut considérablement accélérer les flux de travail et améliorer la précision.

Créer des documents de construction précis

Les outils de documentation de Revit vous permettent de créer rapidement des dessins détaillés. On utilisera des modèles de vue pour créer des graphiques cohérents sur toutes les feuilles. Création de bibliothèques de détails personnalisées pour les éléments communs et gagnez du temps. Tirer parti des styles de texte et de cote pour une mise en forme uniforme.

Autodesk Revit permet de lier des modèles d'autres disciplines. Cela améliore la coordination et réduit les erreurs. Utilisez l'outil « Copier/Contrôler » pour suivre les modifications entre les fichiers liés.

Créez des listes de feuilles pour gérer les jeux de dessins. Regroupez les feuilles par discipline ou par zone de bâtiment. Utilisez les feuilles pour suivre les révisions et les soumissions.

Exploitez les Notes d’identifications pour un étiquetage efficace. Créez un fichier Notes d’identifications maître utilisable pour tous vos projets. Cela garantit la cohérence des notes et facilite les mises à jour.

Optimisation des nomenclatures pour la gestion de l'information

Les nomenclatures dans Revit sont de puissants outils de gestion des données. Définir des nomenclatures clés dès le début du projet pour suivre les informations importantes. Utilisation des valeurs calculées pour automatiser les relevés de quantités et les estimations de coûts.

Créer des paramètres personnalisés pour ajouter des données spécifiques au projet aux éléments, et pour une cohérence entre plusieurs projets.

Filtrer, regrouper et trier les nomenclatures pour afficher uniquement les informations pertinentes et simples.

A bientôt sur le blog Aplicit !
