Conversion de famille Revit en objet Archicad

Il existe 2 méthodes pour convertir une famille Revit en objet Archicad :
– Soit en passant par l’export d’un fichier dxf depuis Revit
– Soit en utilisant le plug-in RFA&RVT Geometry Exchange développé par Bim6x.

Le choix entre les 2 méthodes dépendra de 2 facteurs :
– La version d’Archicad utilisée (Archicad24 ou versions précédentes)
– La priorité accordée à la modélisation ou aux informations renseignées dans les paramètres.

Depuis la version 24 du plug-in RFA&RVT Geometry Exchange la qualité de la modélisation importée a été nettement améliorée, c’est donc la solution à privilégier si vous utilisez cette version. Si vous utilisez la version 23 ou précédentes, la solution via un dxf vous permettra de récupérer une modélisation fidèle au rfa. Avec le plug-in, la qualité de la géométrie sera inférieure au dxf mais vous récupèrerez les informations renseignées dans les paramètres. Il faut choisir !

Voyons dans le détail le fonctionnement de chaque méthode.

1-Création via dxf (ou dwg)

-Exporter en dxf depuis Revit : Fichier > Exporter > Format CAO > dxf
-Dans Autocad : Dissocier tous les blocs > Créer un seul bloc avec l’ensemble des volumes > Purger les blocs (Archicad va créer autant d’objets différents que de blocs présents dans le dxf)

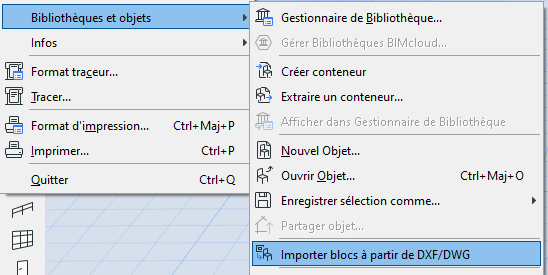

-Dans Archicad : Fichier > Bibliothèques et Objets > Importer blocs à partir de dxf/dwg.

Capture6

Entrer dans les Réglages > Créer un nouveau traducteur > Cocher « Convertir solides, régions et corps 3D en Objets GDL »

Capture7

-L’objet GDL généré est placé dans la bibliothèque emboitée du projet.

-Les paramètres éditables sont :
Les dimensions : la modification des dimensions va cependant déformer la géométrie.
Capture8

La représentation en 2D
Capture9

La représentation en 3D
Capture5

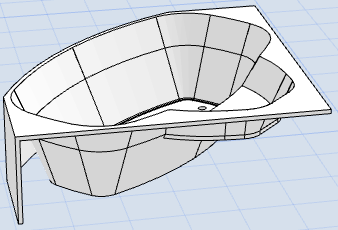

Voici le résultat avec la baignoire d’angle de la bibliothèque Revit convertie en objet gdl :
Capture11a

2-Création via le plug-in RFA&RVT Geometry Exchange

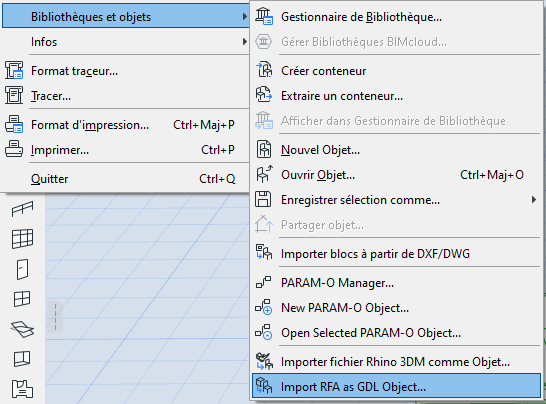

-Fichier > Bibliothèques et Objets > Import RFA as GDL Object > Choisir la catégorie parmi Objet, Fenêtre ou Porte

Capturea
Capture0

-Choisir le niveau de détail des géométries courbes en fonction du résultat souhaité. Attention au poids de l’objet quand on augmente le nombre de polygones.
Voici un exemple avec la baignoire d’angle de la bibliothèque Revit :

Nb de polygones faible Faible Poids : 516 ko

Nb de polygones moyen Moyen Poids : 539 ko

Nb de polygones élevé Elevé Poids : 1459 ko

A savoir que :
– rfa de la baignoire d’angle Revit : 540 ko
– gsm de la baignoire d’angle Archicad : 109 ko
– gsm de la baignoire d’angle Revit converti en gdl via dxf : 476 ko.

-L’objet GDL généré correspond au type actif dans la famille Revit.

-L’objet GDL (la fenêtre ou la porte) générés sont placés dans la bibliothèque emboitée du projet.

-Les paramètres éditables sont identiques à la méthode via dxf :
Les dimensions : si le paramètre « Enable Stretching » est coché. La modification des dimensions va cependant déformer la géométrie,
La représentation en 2D,
La représentation en 3D.

-Des paramètres supplémentaires sont disponibles : ce sont les paramètres tels que définis dan le fichier RFA. Ils ne sont pas éditables mais ils sont récupérables dans les nomenclatures.
Capture3

-A noter que les portes et fenêtres générées sont peu exploitables dans la mesure où la géométrie entière s’inscrit dans l’ouverture.
-Le plug-in ne permet pas encore d’importer des fichiers crées avec Revit 2021.

A bientôt sur le blog Aplicit !
