La création d’outils dans Powermill

Voici la méthodologie pour créer un outil complet à partir des fichiers CAO du corps d’outil et du porte outil.
Il est important de bien définir ses outils pour minimiser au maximum le risque de collision.

création d'outils dans Powermill

L’outil que nous allons créer dans cet exemple est un insert SECO Minimaster Ø16

Réf. : MM16-16008-C90-M06 T60M

Lien : https://www.secotools.com/article/p_74004538?pf=true



Vous pouvez télécharger le fichier 3D via les liens ci-dessous.

Corps d’outil :  Réf. : MM16-20115.3-3045 Lien : https://www.secotools.com/article/p_75014109

  • Lancez PowerMill

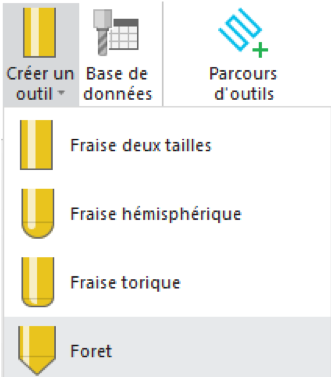

  • Dans l’onglet Home, cliquez sur Créer un outil
  • Puis sélectionnez Foret, dans la liste
  • La page s’ouvre, renseignez les paramètres suivant :
  • Nom : Minimaster Ø16
  • Longueur totale : 19.2
  • Longueur : 11.2
  • Diamètre : 16
  • Angle : 45
  • Nbr de dents : 2
  • La pointe apparaît à l’écran, cliquez sur Fermer

création d'outils dans Powermill



L’outil est créé, mais n’est pas enregistré.

Maintenant il faut importer le modèle CAO du corps de l’outil.



  • Dans l’arbre d’usinage, faites un clic droit sur Modèles
  • Puis sélectionnez Importer modèle…
  • Récupérer votre fichier 3D dans Windows et cliquez sur Ouvrir



Une fois le 3D à l’écran, nous allons créer un motif à partir de la silhouette de révolution du corps.

Puis l’intégrer à l’outil.

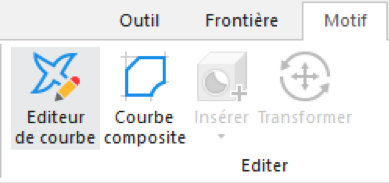

  • Allez dans l’onglet Motif, cliquez sur la fonction Éditeur de courbe

création d'outils dans Powermill

Puisqu’il n’y a pas de motif déjà existant, PowerMill le crée automatiquement.

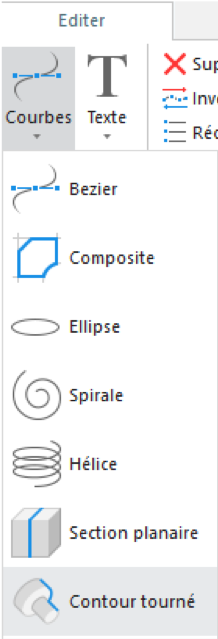

  • Dans le menu Éditer, cliquez sur Courbes
  • Dans le menu déroulant sélectionnez Contour tourné

création d'outils dans Powermill

La page de la fonction s’affiche.

  • Vérifiez que la paramètre Axe de rotation soit bien sur Z
  • Validez en cliquant sur Créer, puis Fermer

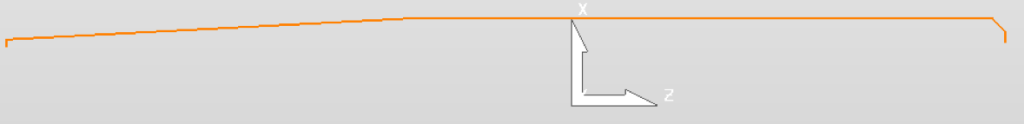

La silhouette est créée, il faut ensuite supprimer les éléments gênants sur l’axe Z,
le profil peut être ouvert.

  • Cacher le modèle, sélectionnez la géométrie

Celle-ci n’est qu’une seule entité, il faut séparer les éléments.

    • Toujours dans l’Éditeur de courbe, cliquez sur Segment
    • Puis sélectionnez Séparer

création d'outils dans Powermill

  • Ensuite sélectionnez les éléments intérieurs sur l’axe Z
  • Cliquez sur la fonction création d'outils dans Powermill
  • Pour finir, cliquez sur création d'outils dans Powermill

création d'outils dans Powermill

Nous allons définir le motif en tant que corps d’outil, dans la page de création d’outil.

  • Dans l’arbre d’usinage, clic droit sur l’outil Minimaster Ø16, puis cliquez sur Paramètres

création d'outils dans Powermill

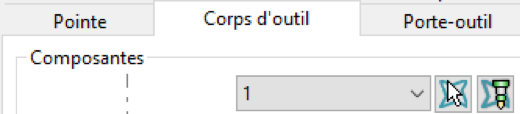

  • Dans l’onglet Corps d’outil, sélectionnez le Motif 1, puis cliquez sur création d'outils dans Powermill

création d'outils dans Powermill

création d'outils dans Powermill

  • Enregistrez votre outil en cliquant sur création d'outils dans Powermill

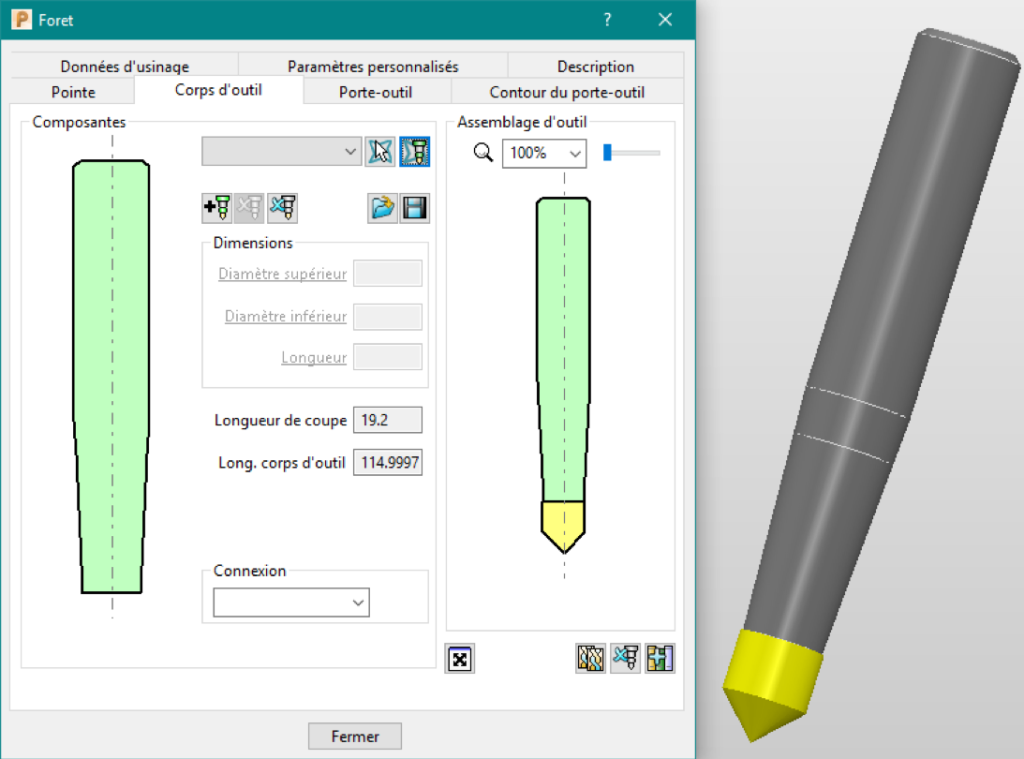

Votre outil est créé avec son corps, pour intégrer un porte outil 3D de votre choix, il faut réaliser les mêmes opérations que pour le corps.
