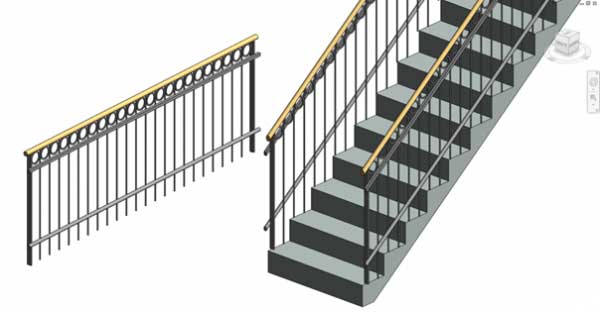

Création d’un garde-corps personnalisé dans Autodesk Revit

garde-corps

1. Création d’une famille

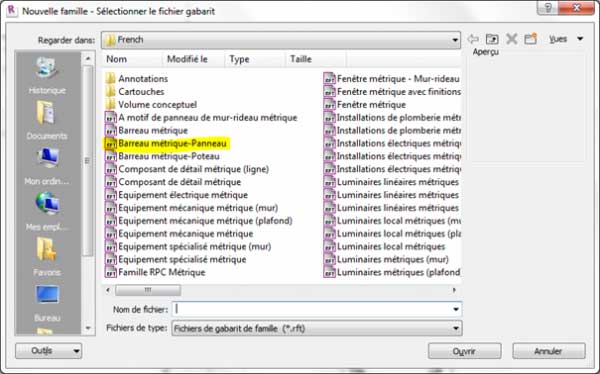

Créer une nouvelle famille Barreau métrique-Panneau :

garde-corps



garde-corps

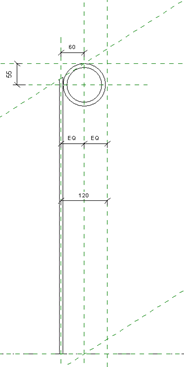

Dans la vue de gauche, définir les dimensions du gabarit.

Dans cet exemple, l’entraxe des barreaux est de 120 mm. Ne représenter qu’un seul barreau (il sera répété tous les 120mm).



Dessin de la forme personnalisée

Créer un plan de référence à 55 mm du plan de référence haut, verrouiller.
Créer un solide par extrusion.

garde-corps









Réaliser 2 cercles, avec pour centre, l’intersection des deux plans de références. Terminer le volume en validant.

garde-corpsgarde-corps

















Sur la vue niveau de réf. Créer un barreau par extrusion d’un cercle (Ø :5mm).

garde-corps















Enregistrer la nouvelle famille.



2. Création du garde-corps

Créer un garde-corps.

garde-corps







Dans les propriétés du type, Sélectionner modifier le positionnement des barreaux.

garde-corps



















Paramétrer le positionnement des barreaux comme suit.

Après avoir chargé, au préalable, famille de barreau dans le projet, la sélectionner dans famille de barreaux. Régler la distance depuis le précédent sur 12 cm et 0 en distance de fin des motifs.

garde-corps
