Créer un angle d'ouverture de porte paramétrable sur REVIT

Pour créer un angle d'ouverture de porte paramétrable sur REVIT, la marche à suivre est différente de la création d'un autre paramètre comme sa largeur ou sa hauteur.
En effet, pour modifier la hauteur ou la largeur d'une porte il suffit de coter les éléments aux plans de référence, les verrouiller et leur affecter un libellé.
Dans le cas de l'ouverture d'un panneau de porte dont on veut pouvoir modifier l'angle, on utilise une ligne de référence qui suivra un paramètre d'angle, ce qui est impossible avec un plan de référence.

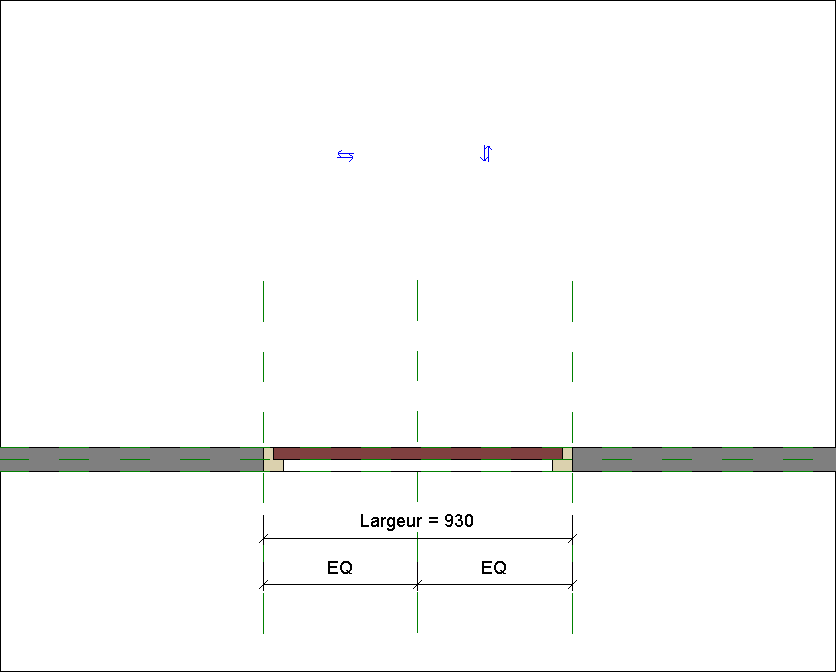

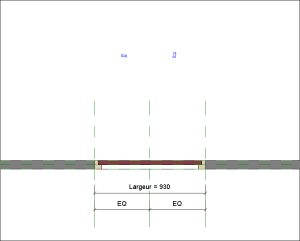

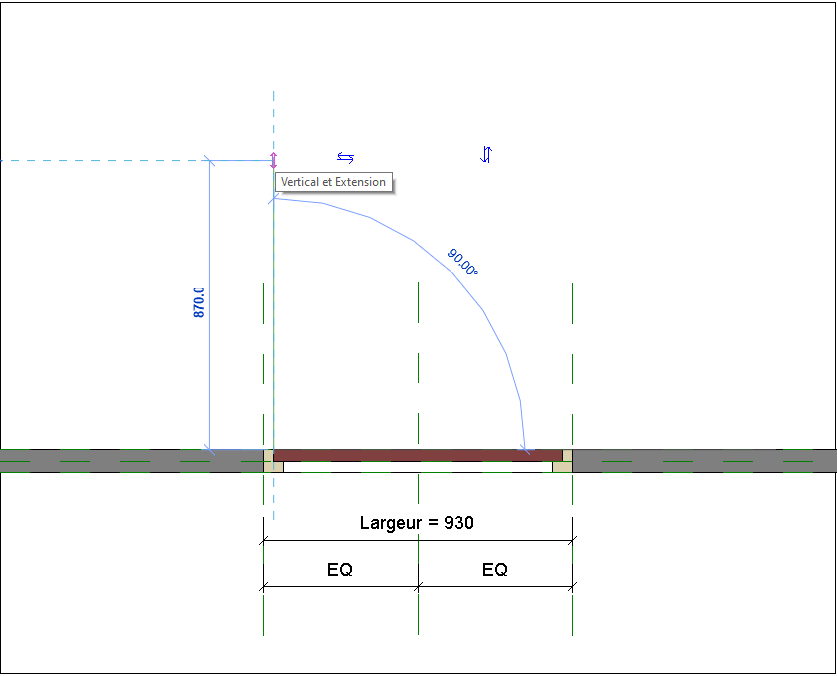

1/ Placer une ligne de référence, à la verticale, à l'extrémité du dormant
Onglet Créer > Ligne de référence
Attention à créer une ligne de référence de la taille exacte du panneau de porte sinon le paramétrage ne fonctionnera pas bien.
Ne pas oublier de verrouiller l'extrémité de la ligne de référence aux 2 plans de référence qui définissent le centre de rotation, en cadenassant. De cette manière, l'extrémité de la ligne de référence ne bougera pas.

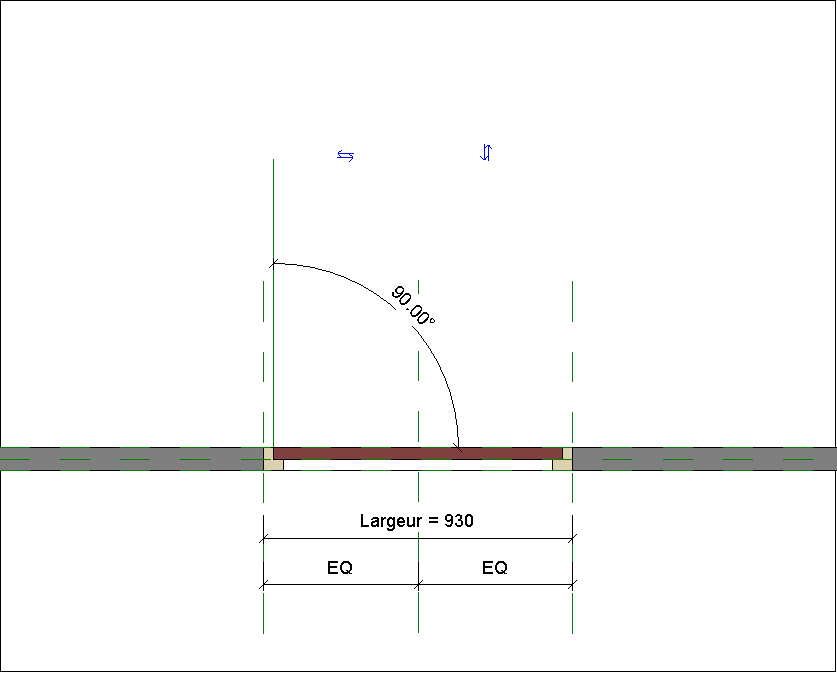

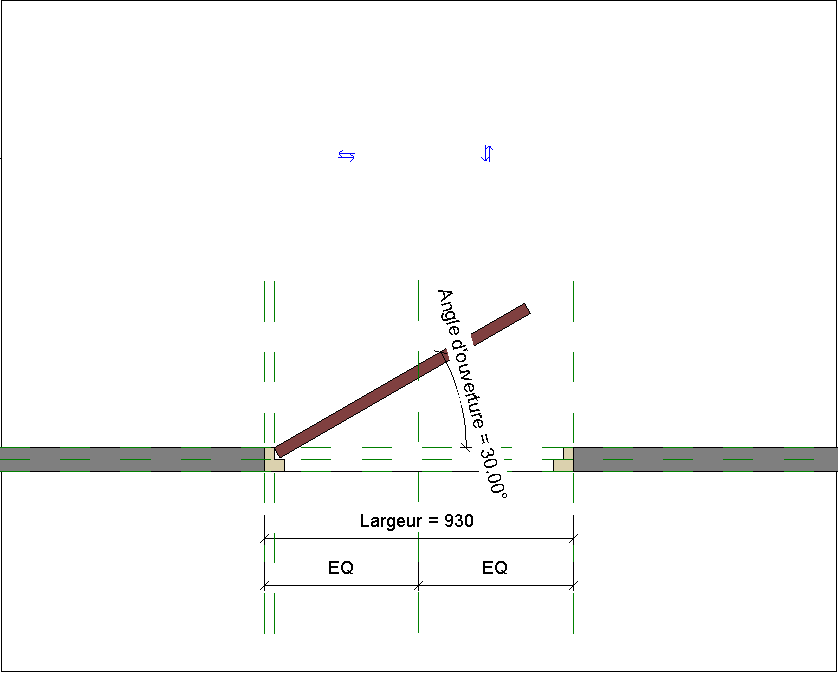

2/ Placer une Cote angulaire entre la ligne de référence et le plan de référence horizontal (au niveau du panneau de porte)
Onglet Annoter > Angulaire

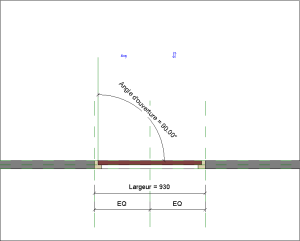

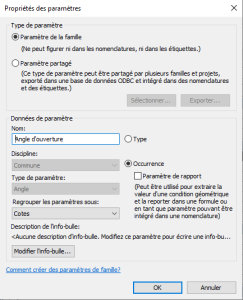

3/ Créer un libellé nommé par exemple "Angle d'ouverture" et l'associer à la la côte Angulaire préalablement créée

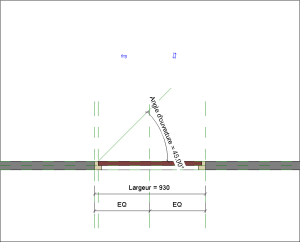

Tester le paramètre "Angle d'ouverture" en modifiant sa valeur.

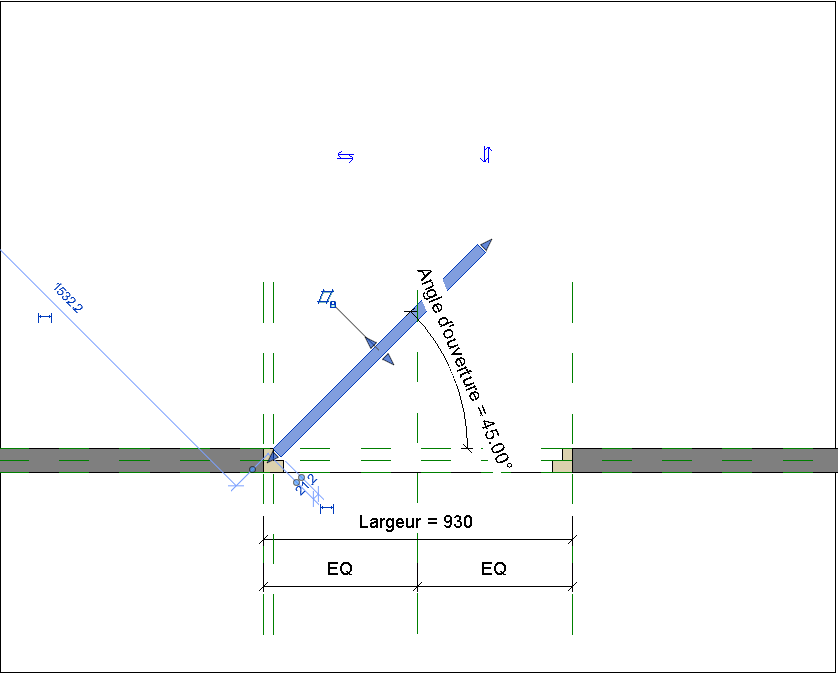

4/ Définir la ligne de référence comme plan de construction au panneau de porte
Pour cela, placer tout d'abord le panneau (soit une extrusion dans la famille soit un panneau créé en famille imbriquée) sur la ligne de référence.
Il n'est pas nécessaire de verrouiller le panneau sur la ligne de référence.

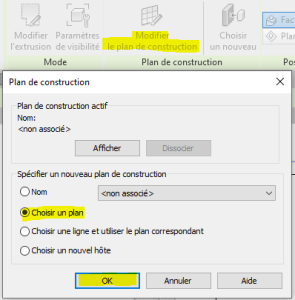

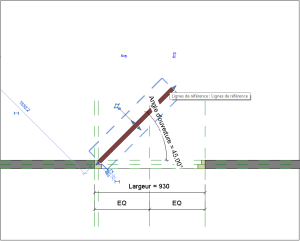

5/ Sélectionner le panneau et dans le ruban cliquer sur "Modifier le plan de construction"

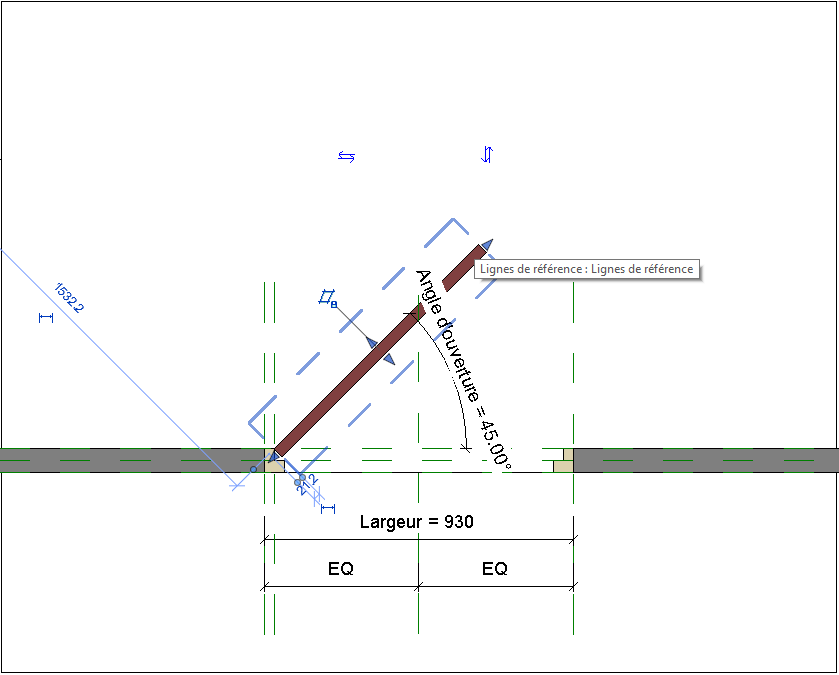

Cocher "Choisir un plan" et sélectionner dans la vue la ligne de référence.
