Créer un toit par face sur un volume in situ dans revit
Créer un toit par face sur un volume in situ dans revit
Revit possède plusieurs approches pour la modélisation des toits
- Les toits par tracés
- Les toits par extrusion
- Et les toits par face que nous allons traiter dans ce didacticiel destiné à ceux-ci.
Nous allons donc créer un volume in situ en premier lieu.

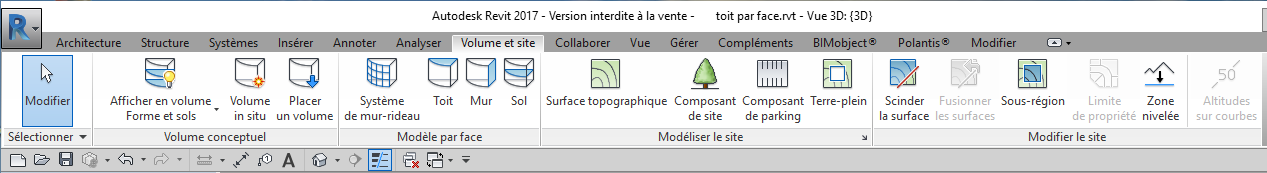

Pour la création de volume in situ nous passerons par le menu "volume et site" puis la fonction "volume in situ" dans l’onglet "volume conceptuel".
également dans ce même menu il est préférable d'activer l'affichage des volume afin de les visualiser

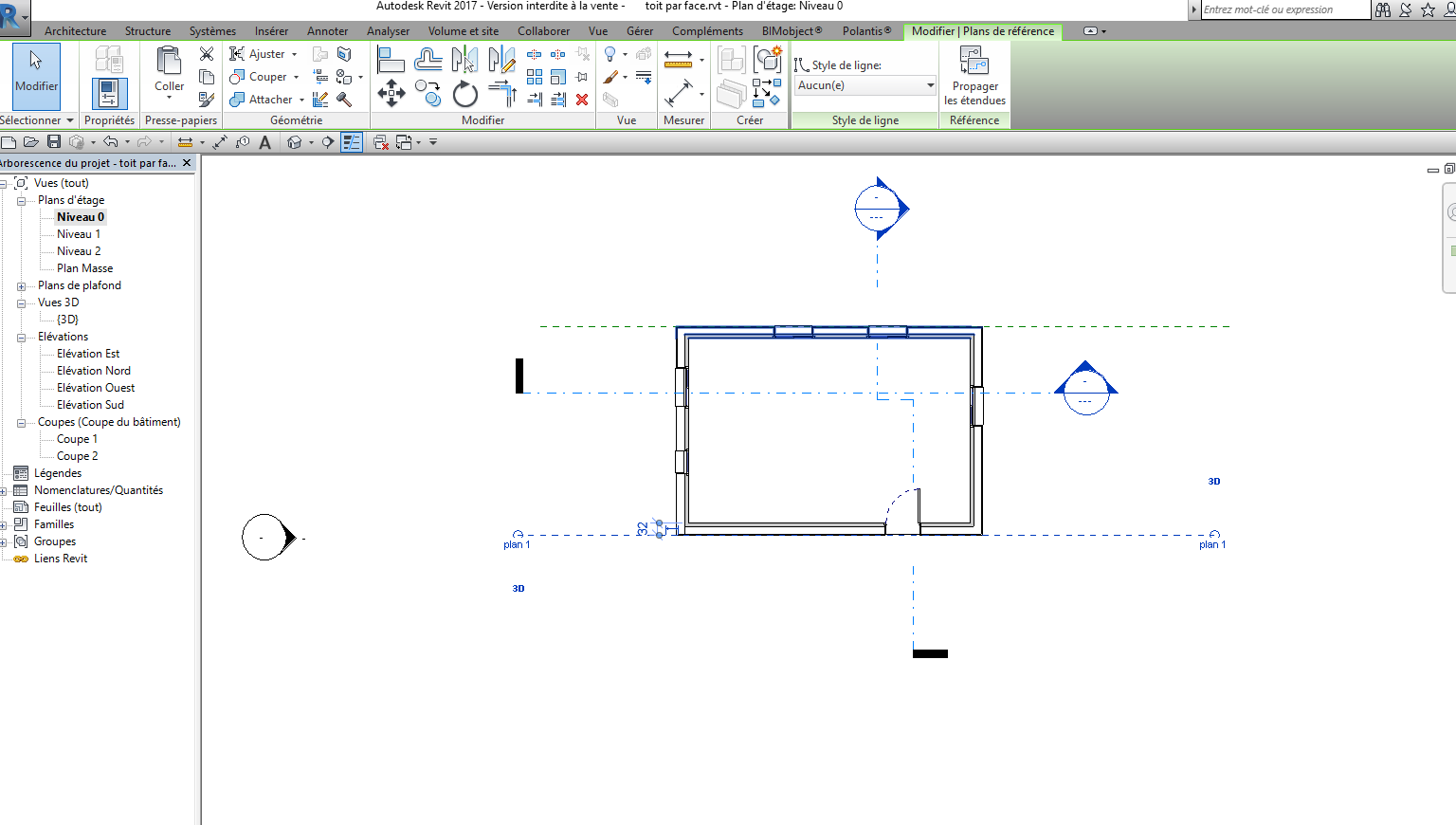

Nous nous aiderons de deux plans de références afin de modéliser ce volume in situ.

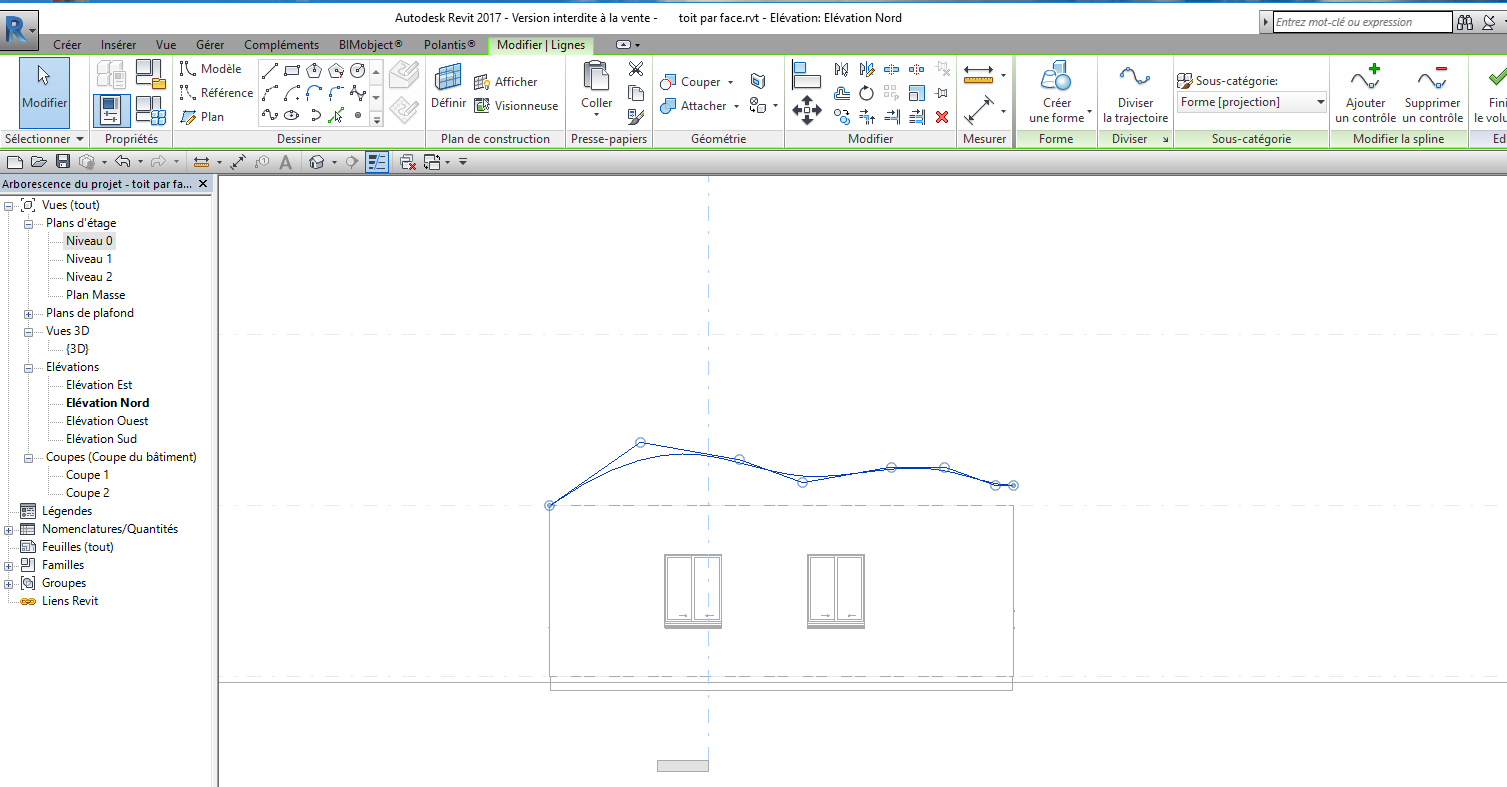

Nous dessinons la première spline sur notre premier plan de construction

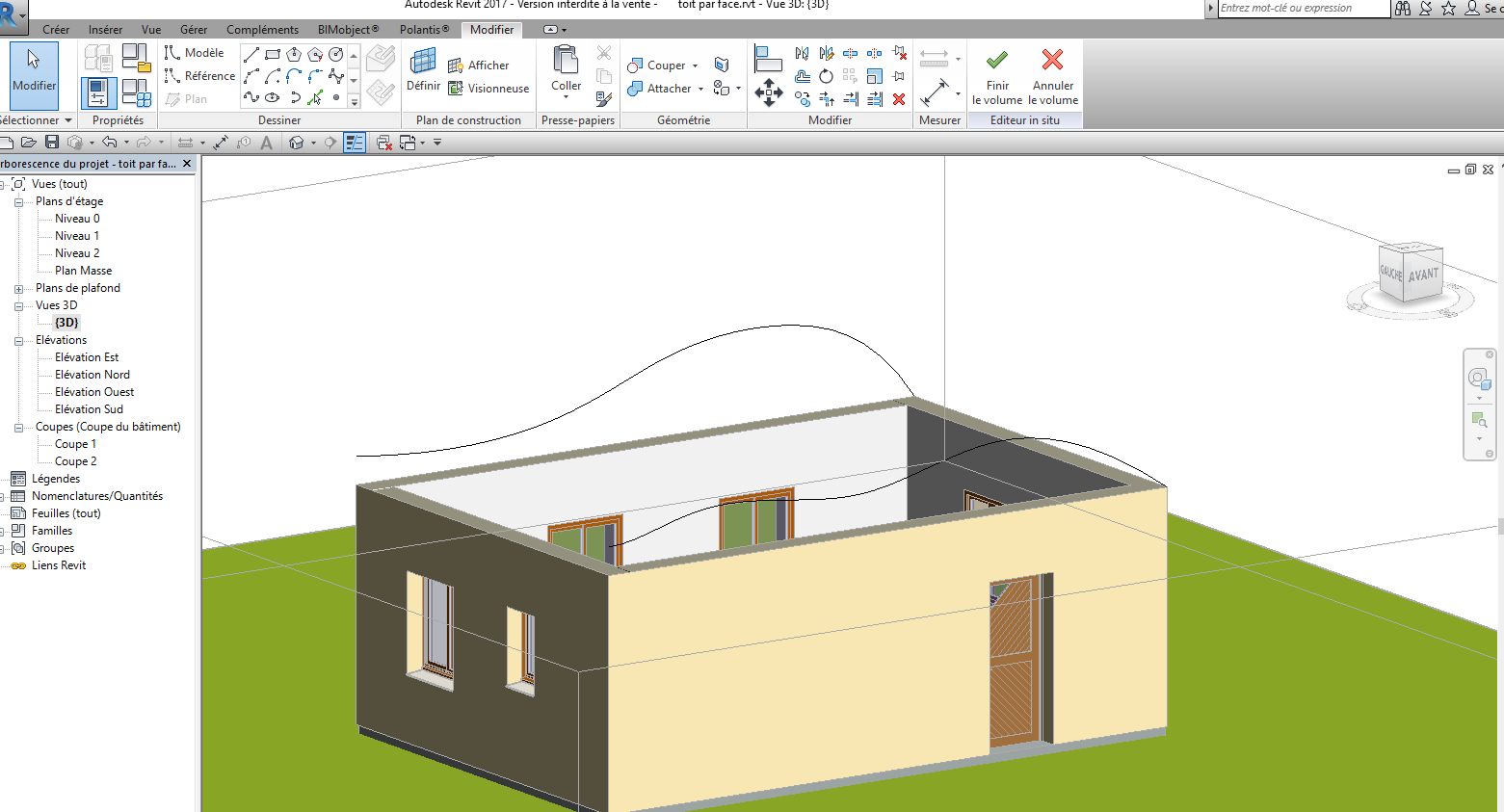

En suite la deuxième spline sur le deuxième plan de construction

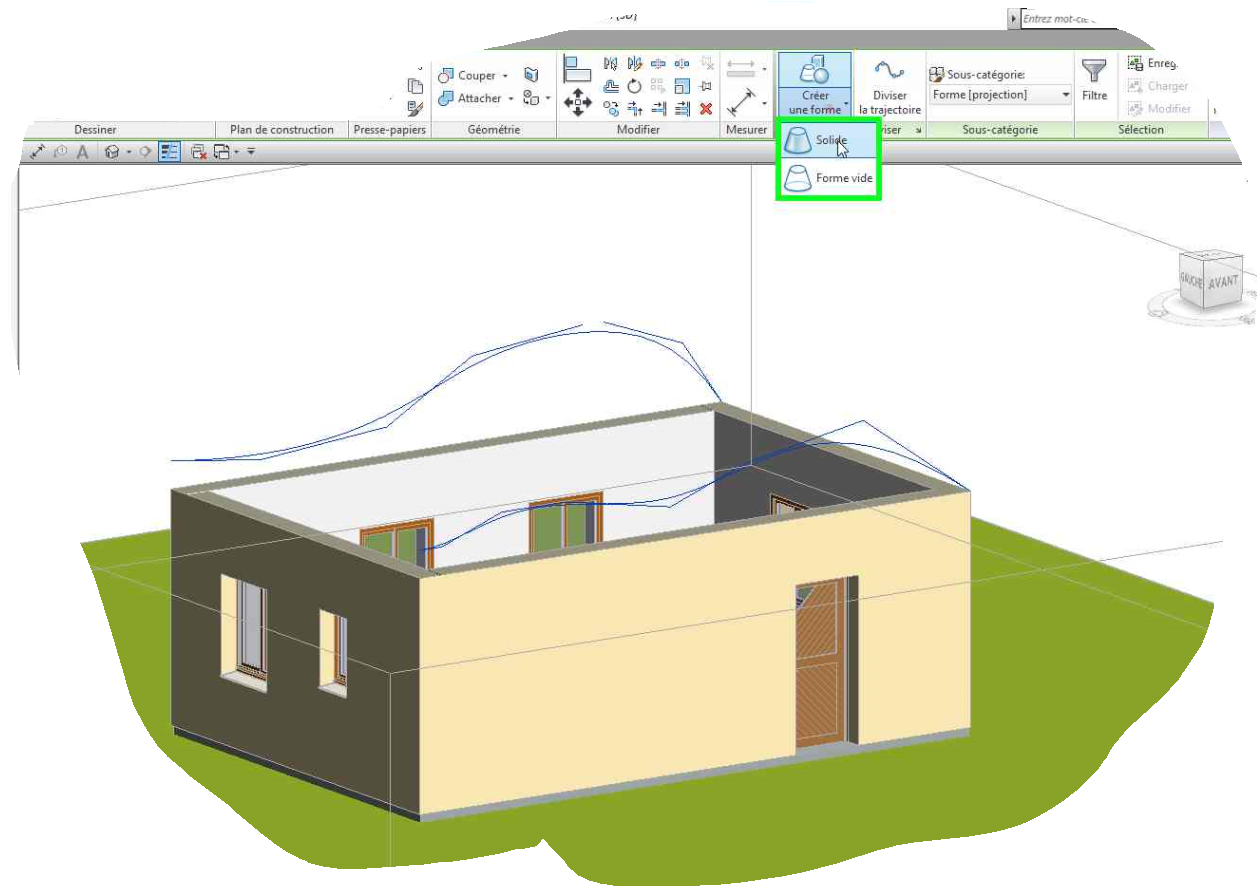

Les deux splines réalisées dans notre modèle nous les sélectionnons et appliquons la création de solide puis valider notre forme .

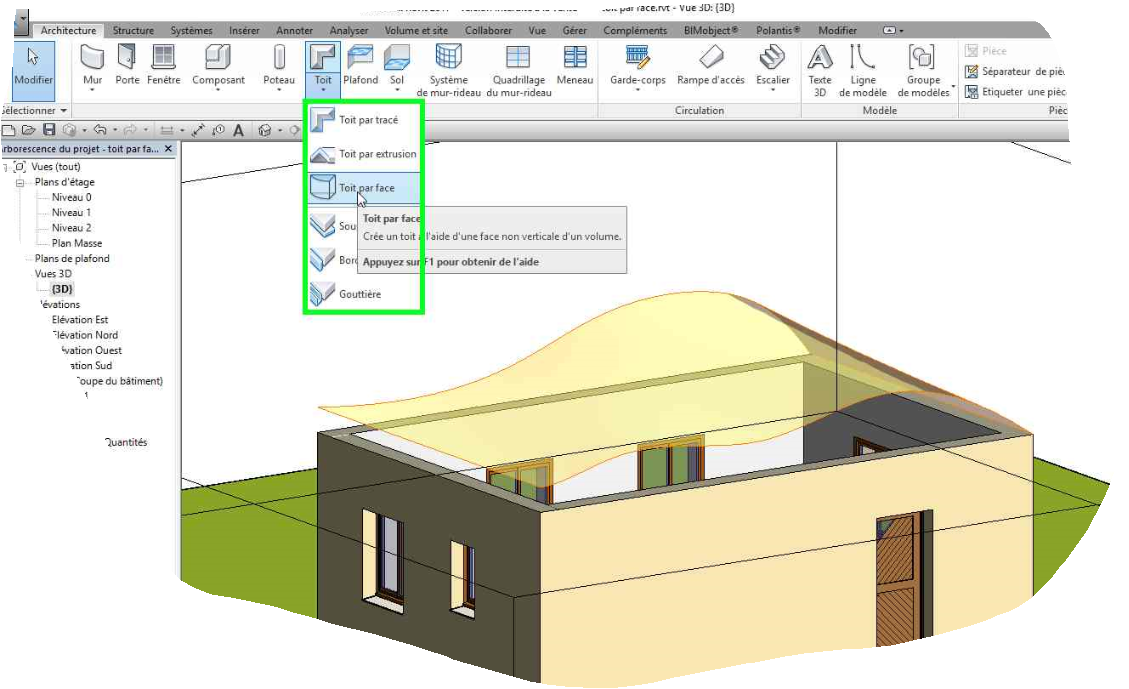

Dans le menu "architecture" onglet "création " sélectionner l’outil toit et faire slider jusqu’à toit par faces.

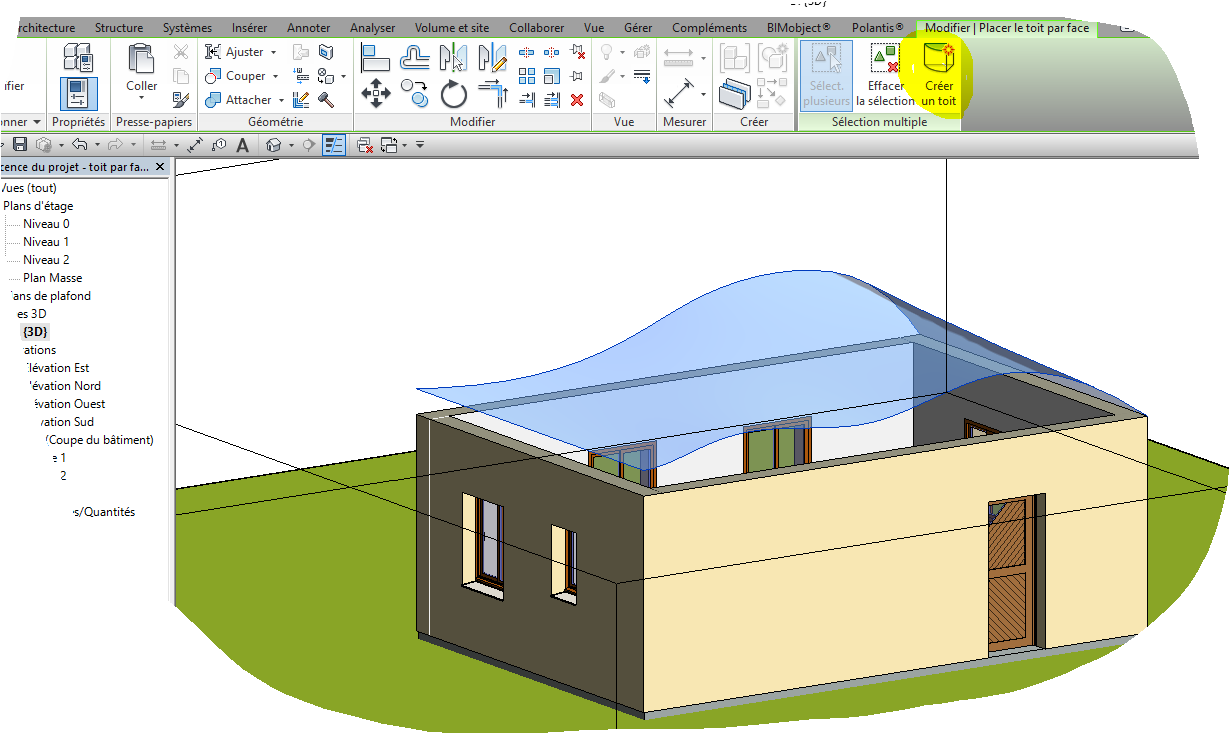

Sectionner votre volume puis cliquer sur "créer toit".

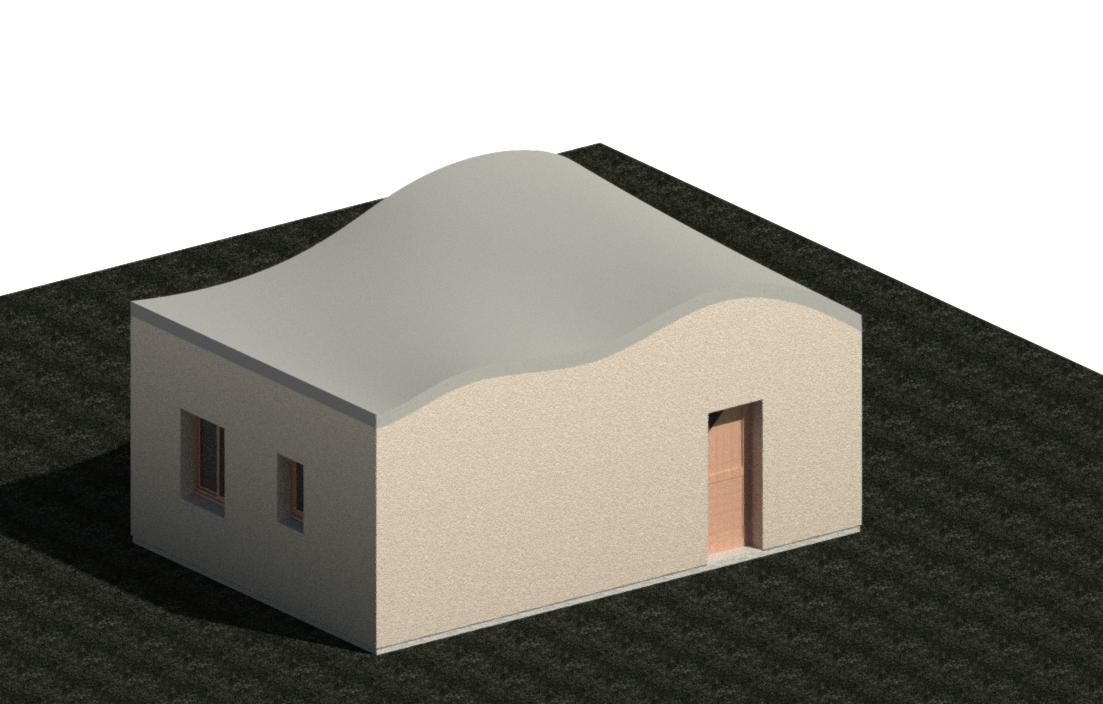

n'oubliez pas d'attacher vos murs à ce toit et vous avez un modèle de toit sur "volume in situ" avec des possibilités infinies.
merci revit!!
