Comment créer une légende dans REVIT ?

Une légende regroupe les familles et les éléments 2D utilisés dans un projet REVIT.
Les vues de légende permettent d’illustrer certaines pièces graphiques dans le projet.

1/ Créer une vue de légende

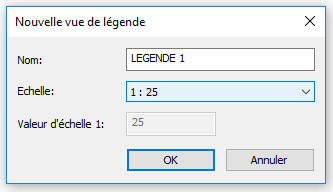

Onglet VUE > Cliquer sur Légende > Choisir l’échelle de la vue de légende et la nommer. Il est possible de modifier l’échelle par la suite dans la barre de contrôle Vue (propriété rapide de la vue).
Vous pouvez également faire un clic droit sur la vue « Légende » dans l’arborescence puis sélectionner « Nouvelle légende ».

Créer une légende dans REVIT

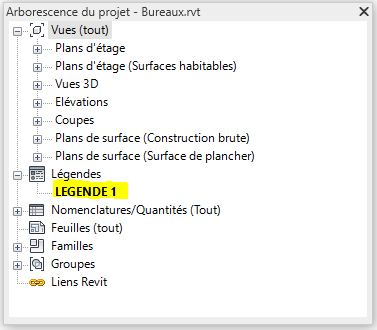

La légende créée est ajoutée à l’arborescence du projet.

Créer une légende dans REVIT

2/ Insérer une famille dans la légende
Onglet ANNOTER > Cliquer sur Composant > Composant de légende.

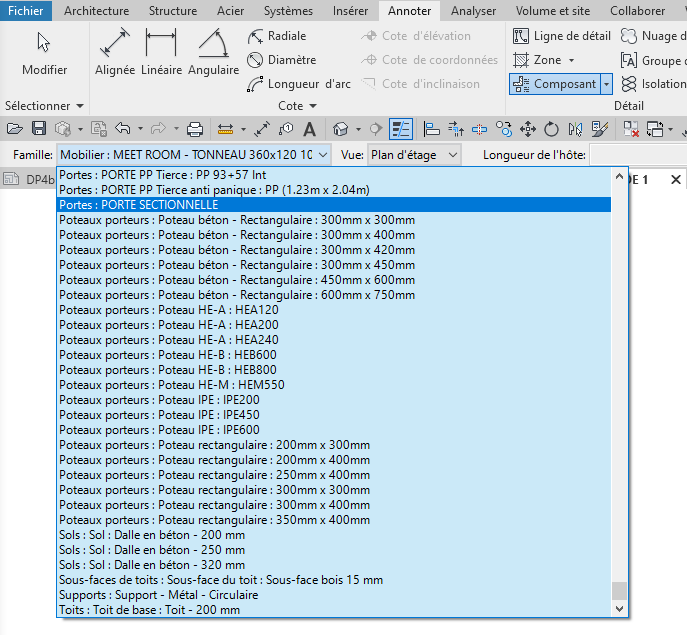

Dans la barre des options > Sélectionner la famille désirée

Créer une légende dans REVIT

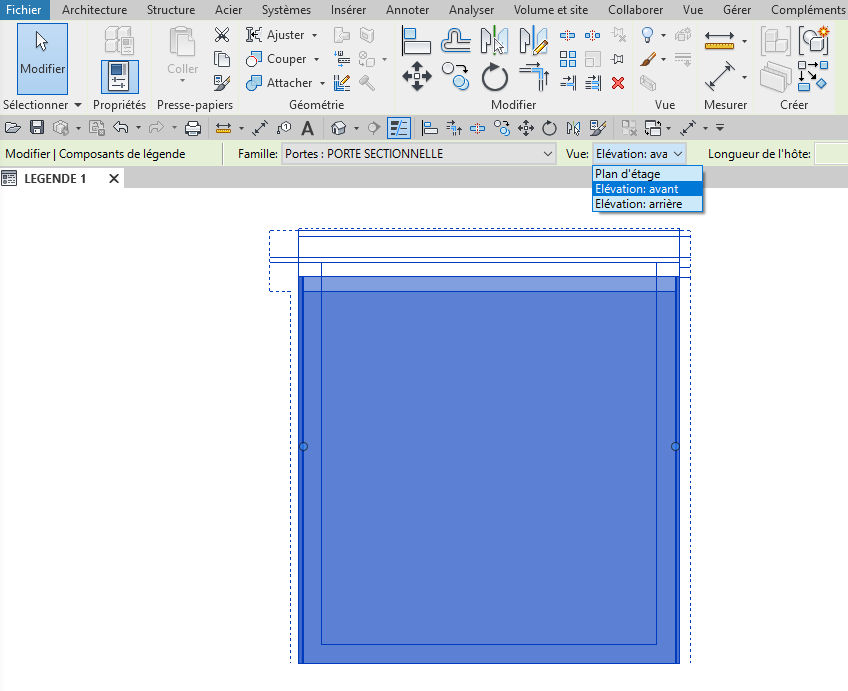

Choisir la représentation de la vue de la famille désirée (en plan d’étage ou en élévation). La longueur de l’hôte définit la taille du composant de légende.

Créer une légende dans REVIT

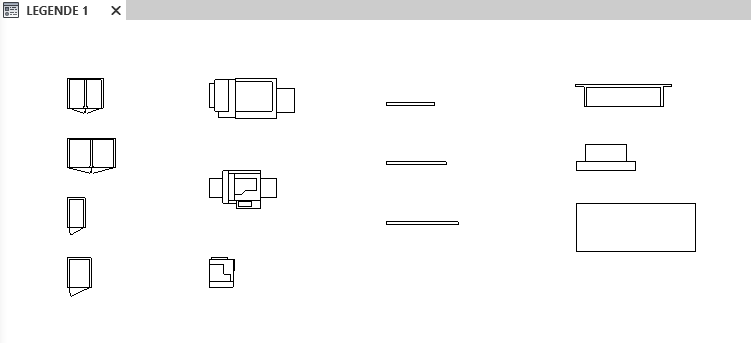

Vous pouvez insérer de cette manière n’importe quel type de famille dans les légendes (mobilier, mur, poteau, porte, etc.).
Les seuls éléments qu’on ne peut pas insérer dans une légende sont les familles imbriquées dans les familles système (tels que les panneaux de murs rideaux ou les meneaux).

Créer une légende dans REVIT

3/ Ajouter des éléments 2D à la légende
Les éléments d’une légende ne peuvent pas être étiquetés directement.
Pour ajouter un élément 2D à la légende (tels que des lignes, du texte, des côtes ou des symboles), dans l’onglet ANNOTER > Cliquer sur les outils désirés.

Créer une légende dans REVIT

4/ Placer la vue de légende dans des feuilles

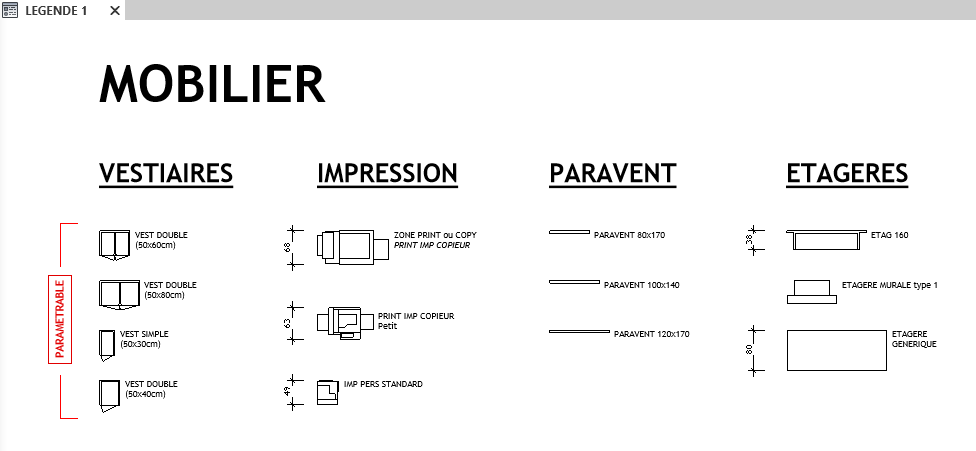

Lorsque votre légende est terminée, vous pouvez la placer sur les feuilles.

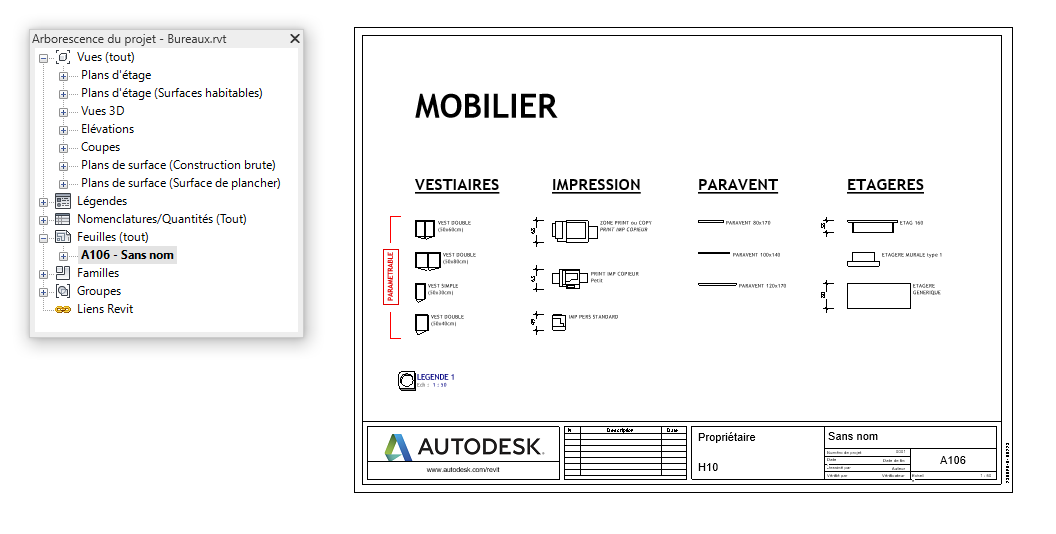

Ouvrir une feuille dans l’arborescence du projet > Cliquer sur la vue de légende puis la faire glisser pour la placer sur une feuille.
Contrairement aux autres vues de projet (plan d’étage, coupes, façades, nomenclatures), la vue de légende peut être placée sur plusieurs feuilles.

Créer une légende dans REVIT
Attention, les éléments utilisés dans les légendes ne sont pas comptabilisés dans les nomenclatures.
