Comment créer une nomenclature par Pièces dans Revit

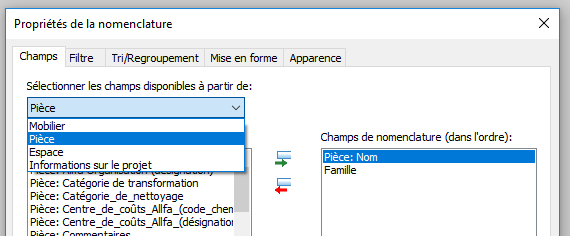

Il est possible avec Revit de créer des nomenclatures par pièce pour, par exemple, lister le mobilier, les sanitaires, le nombre de portes, de fenêtres, etc… Il suffit de sélectionner les champs souhaités dans la catégorie Pièce (en plus des champs de la catégorie Mobilier ou Porte ou Fenêtre…) :

créer une nomenclature par Pièces dans Revit

créer une nomenclature par Pièces dans Revit

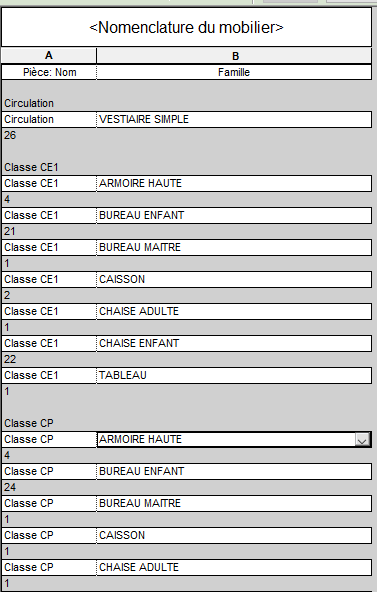

Voici le tableau du Mobilier par Pièce que l’on obtient :

créer une nomenclature par Pièces dans Revit

A noter : si un objet est à cheval sur un séparateur de pièce, il est comptabilisé dans la pièce dans laquelle se trouve l’axe passant par le milieu de l’objet.

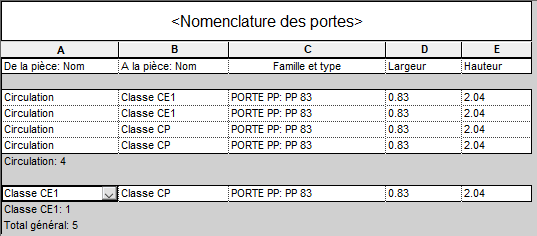

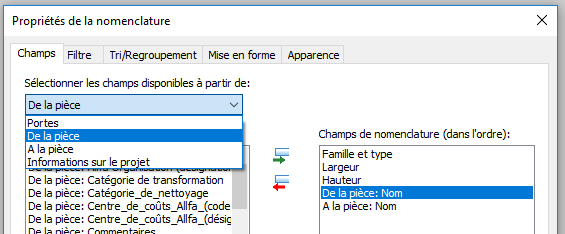

A noter : les portes et les fenêtre sont classées de la pièce XX à la pièce YY. Si on change graphiquement le sens de la porte après l’avoir posée, la nomenclature ne se met pas à jour automatiquement, il faut la modifier directement dans le tableau.

créer une nomenclature par Pièces dans Revit width=

créer une nomenclature par Pièces dans Revit

A bientôt sur le blog Aplicit!
