Dynamo Aplicit – Réalisation d’un script de zonage

Voici un exemple de script dynamo que nous avons réalisé pour un de nos clients.

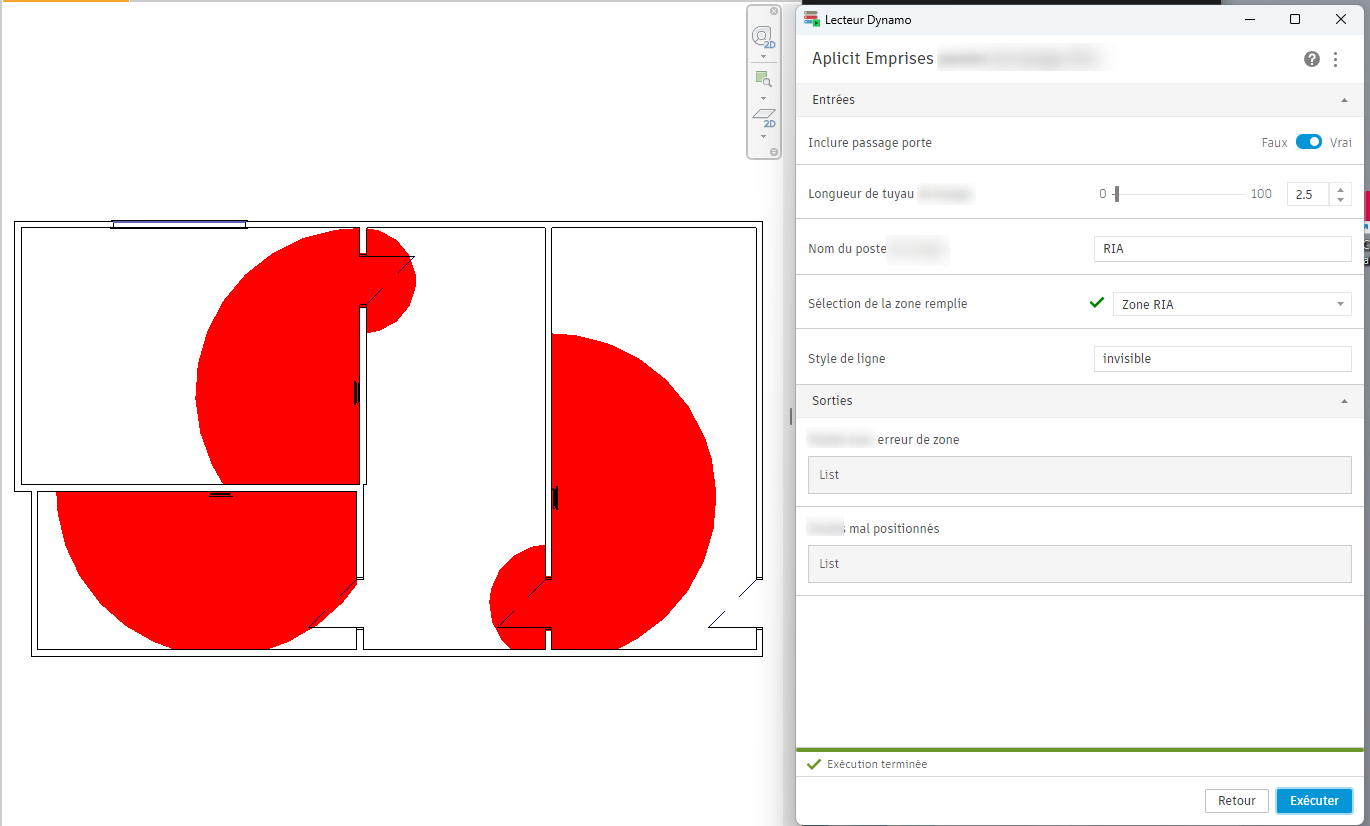

Le besoin était de créer un zone d'action d'un RIA en fonction d'une longueur de tuyau en prenant en compte les passages de portes

Les contraintes demandées sont :

• Pouvoir modifier la longueur de tuyau définissant ainsi la zone d'action
• Discriminer les éléments par nom ou partie de nom de type
• Choisir le type de zone remplie à employer
• Choisir le contour de ligne de la zone remplie
• La zone d'influence doit prendre en compte en option le passage de portes de la pièce d'origine
• Les murs et les pièces peuvent être situées dans un lien Revit

En addition Aplicit à rajouter les contraintes suivantes :

• Le script prend en compte "la mise en jour des zones" (relance du script avec de nouveaux paramètres) sans modifier des zones remplies pré-existantes
• Les zones ont un identifiant qui correspond au Revit ID du RIA auquel il est rattaché
• Le script indique si pour un RIA celui-ci n'a pas pu s’exécuter lié au limitation du nœud de création de zone remplie dans Dynamo. Il est indiqué le Revit ID du RIA problématique. Dans ce cas le contour est tout de même réalisé à défaut de la zone remplie.
• Le script indique si un RIA n'est pas situé dans une pièce empêchant le script de fonctionner correctement pour cet élément.

A bientôt sur votre blog Aplicit !
