Fusion 360 Reconnaissance de fonctions

Fusion 360, plate forme collaborative de développement produit, permet de modifier des modèles importés (STEP, SLDPRT…) qui n’ont pas d’historique.

Il existe cependant une fonctionnalité de Fusion pour analyser et reconnaître des features standards et ainsi reconstruire un historique à notre pièce importée.

Pour commencer désactivons la capture de l’historique :

Fusion 360 fonctions

Dans le menu Create, il faut sélectionner Find Features :

Fusion 360 fonctions

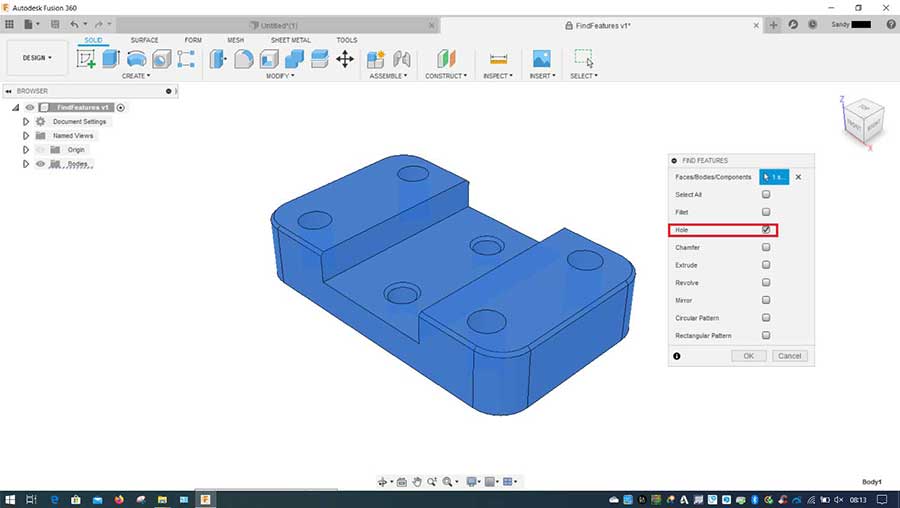

Dans la boîte de dialogue affichée, il faut cocher les features que l’on souhaite récupérer par exemple ici les perçages :

Fusion 360 fonctions

Les perçages détectés viennent s’ajouter dans le navigateur :

Fusion 360 fonctions

Si l’on demande en même temps que la détection de perçages de rechercher les répétitions rectangulaires :

Fusion 360 fonctions

Les 4 perçages identiques sont regroupés dans une fonction de répétition :

Fusion 360 fonctions

Une fois les fonctions désirée reconstruite, il faut réactiver la capture de l’historique en faisant un clique droit sur le nom du fichier en haut du navigateur :

Fusion 360 fonctions

Apres avoir réactivé la capture de l’historique, il y a toujours la possibilité de revenir éditer la reconnaissance en faisant un clique droit sur une face de la pièce et en sélectionnant Edit Feature :

Fusion 360 fonctions

Nous retrouvons les fonctions récupérées précédemment et aussi la possibilité de relancer Find Feature pour ajouter de nouvelles fonctions au navigateur :

Fusion 360 fonctions
