Lorsque nous disposons d’une CAO d’un moule, les perçages de la régulation sont souvent vides, il est donc nécessaire d’extraire le volume 3D des bloc empreintes.
Voici une méthodologie rapide pour extraire rapidement la régulation d’un bloc empreinte :

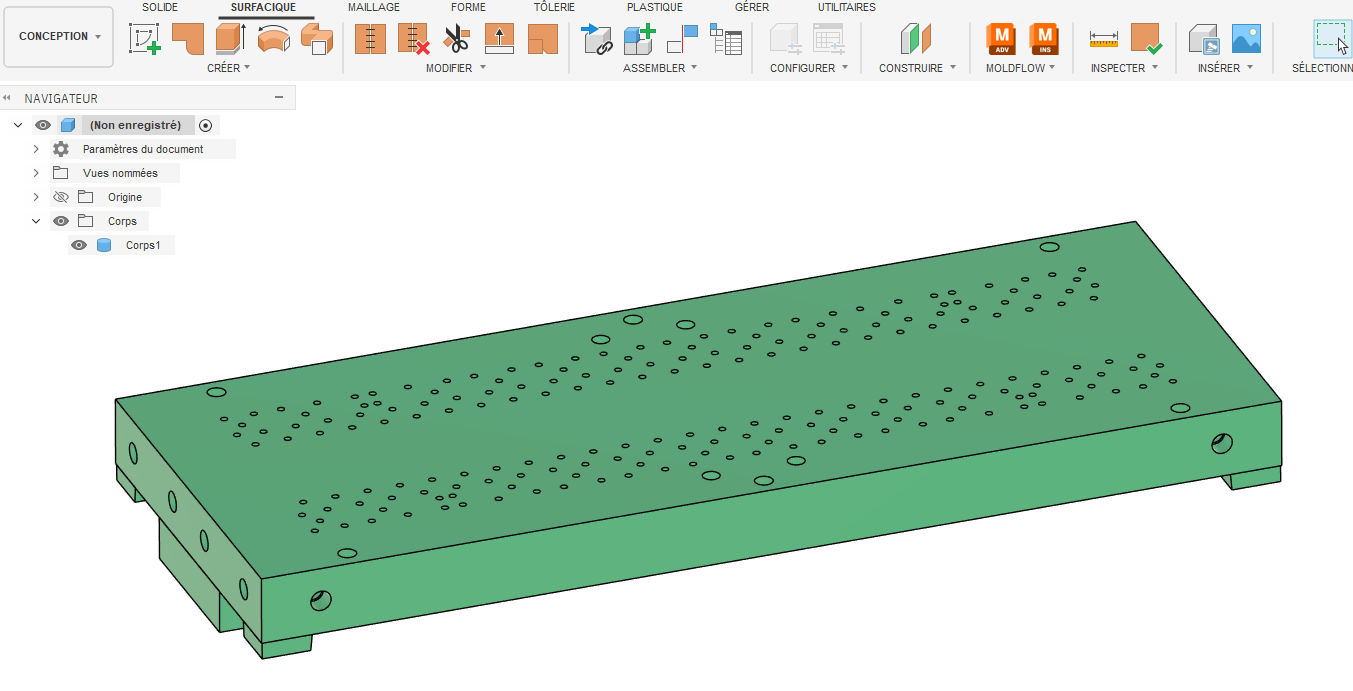

Etape 1 : Le bloc empreinte est un corps solide et nous allons passons en modélisation surfacique pour supprimer les surfaces extérieures

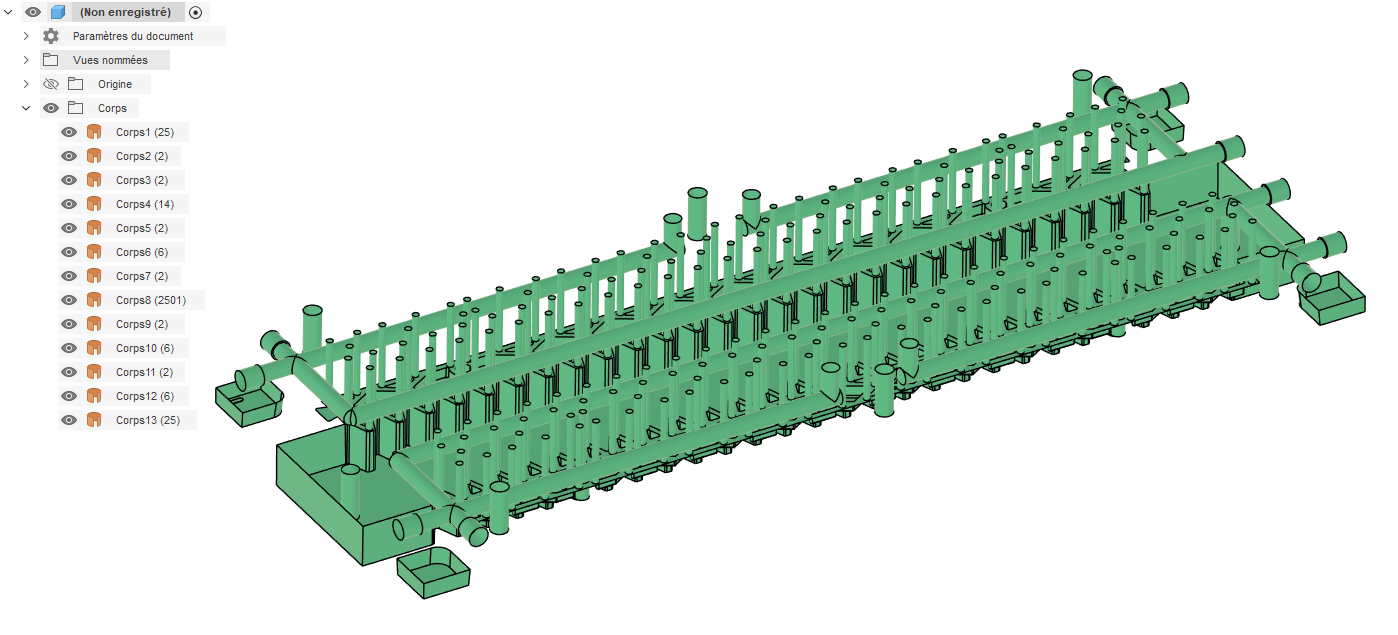

Etape 2 : Suppression des faces extérieures, la régulation est désormais visible

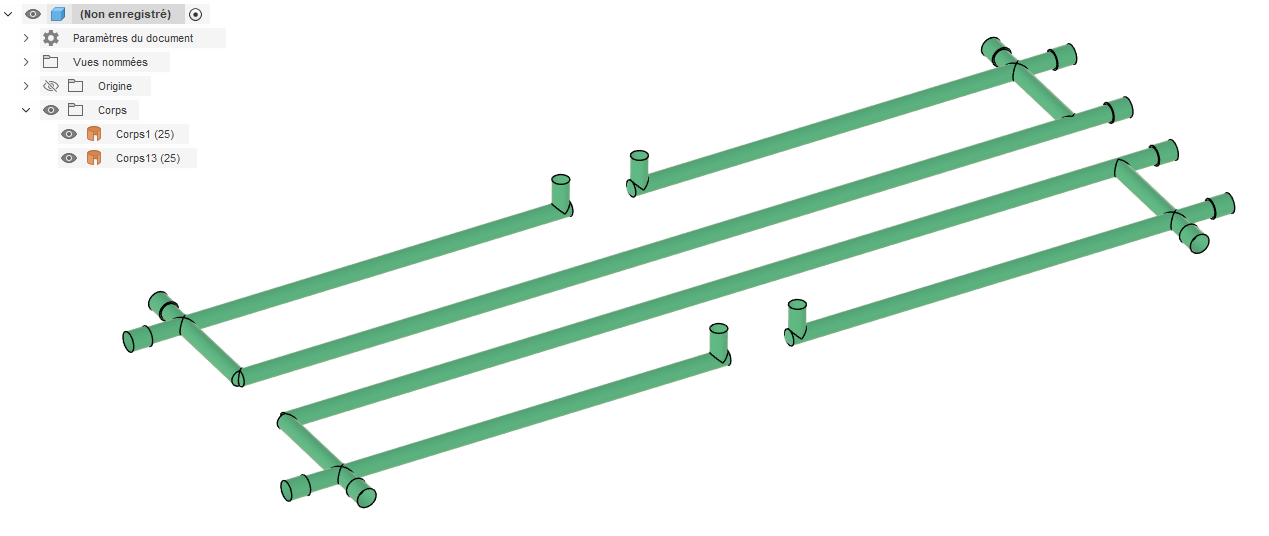

Etape 3 : suppression des corps surfaciques en trop

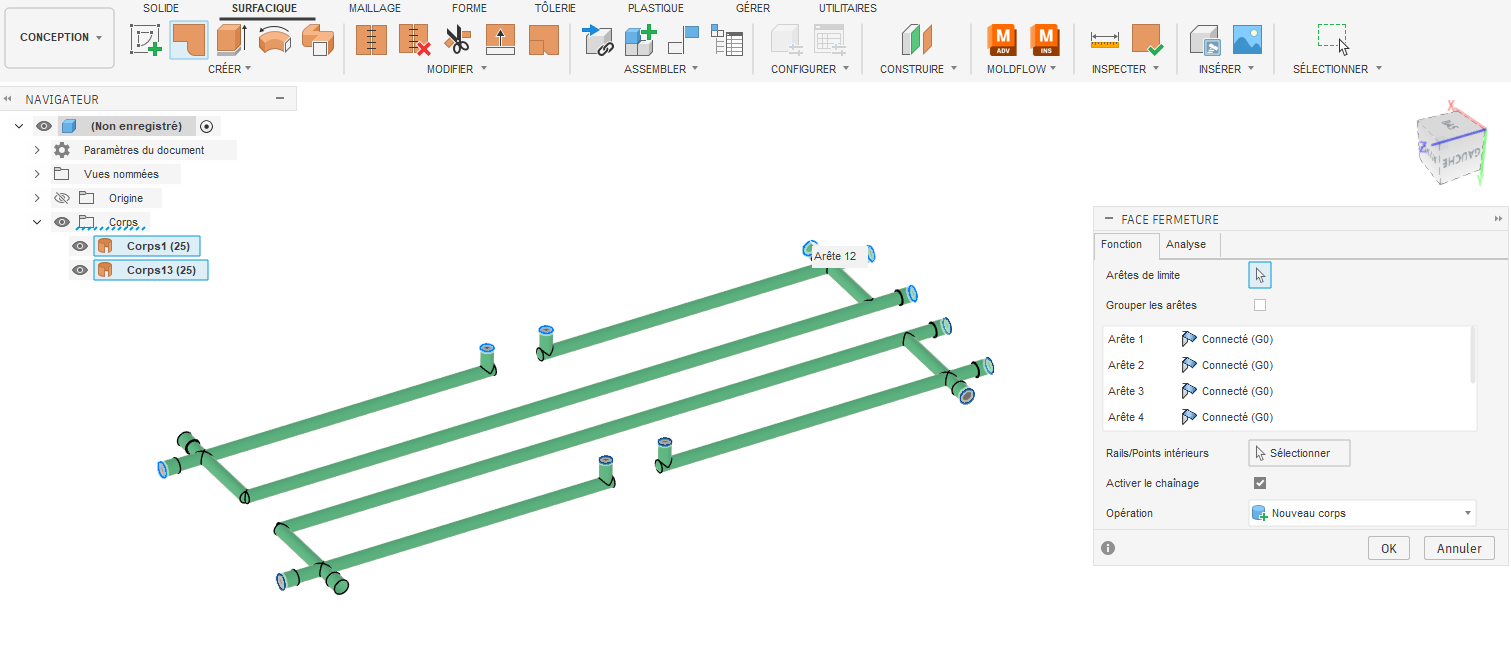

Etape 4 : boucher les trous avec la fonction face de fermeture

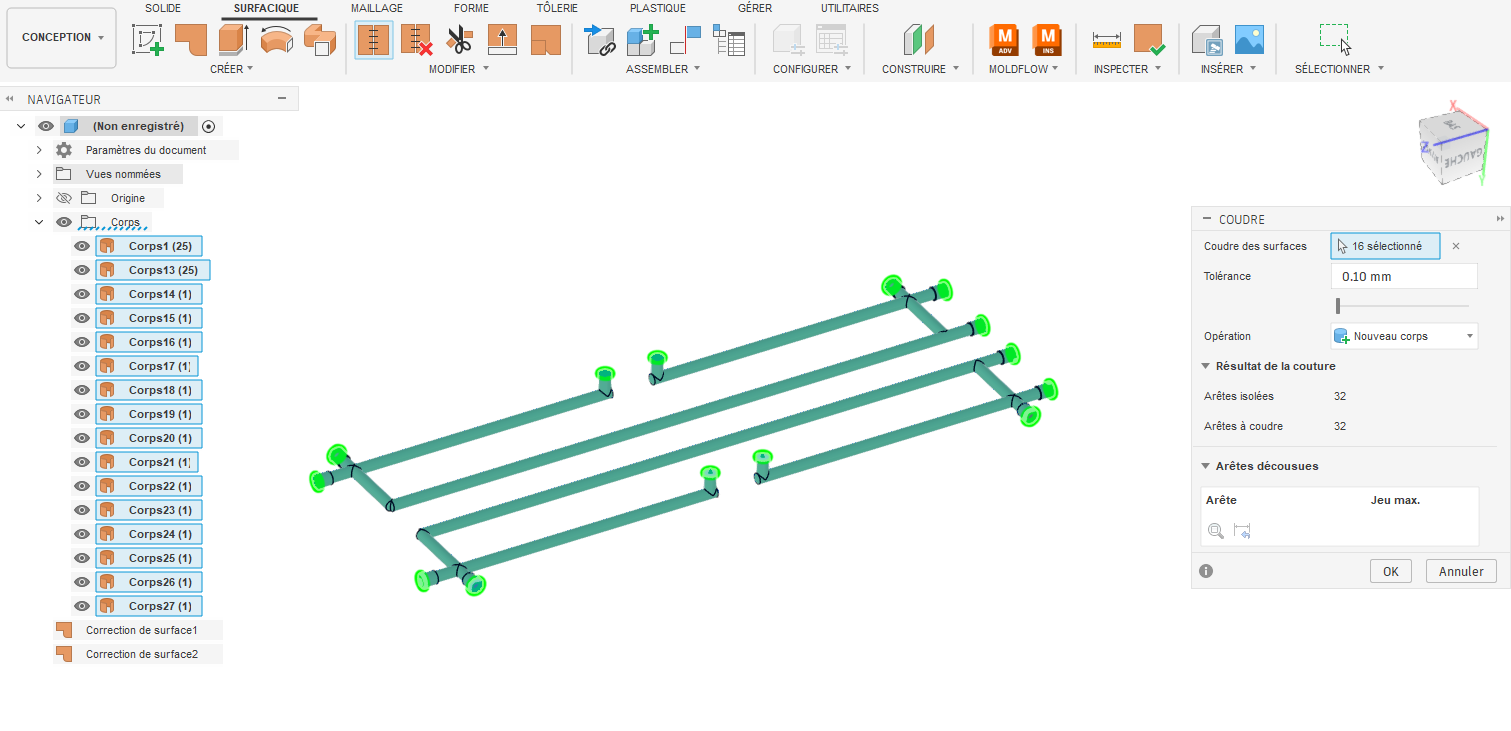

Etape 5 : coudre les interfaces de contact et les corps seront solide

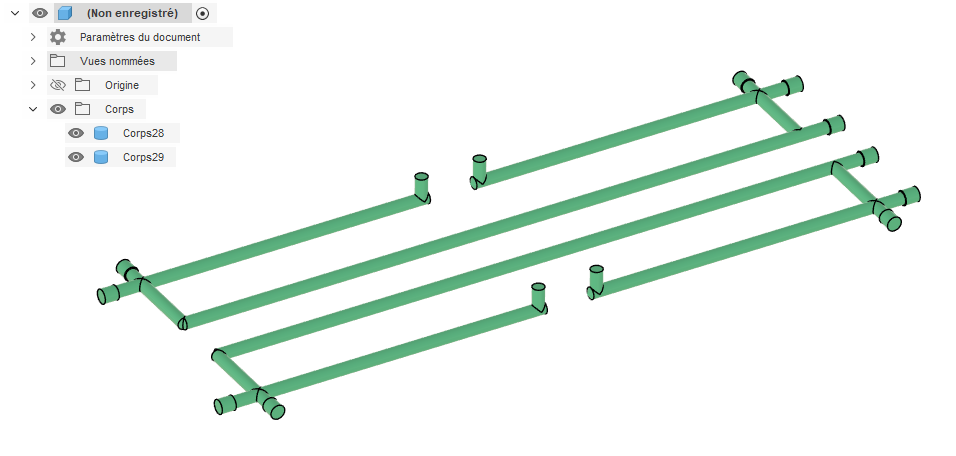

Résultat :
Nous avons bien les corps solides de la régulation pour le bloc empreinte
