Indices de révisions sur feuilles livrables dans Revit

Indices de révisions sur feuilles livrables dans Revit.

Les indices de plans, autrement dit de feuilles livrables peuvent être implémentés dans votre cartouche Bim afin d'avoir toujours la dernière révision remplie.

Nous commençons par charger un cartouche comme celui disponible dans revit avec une nomenclature intégrée.

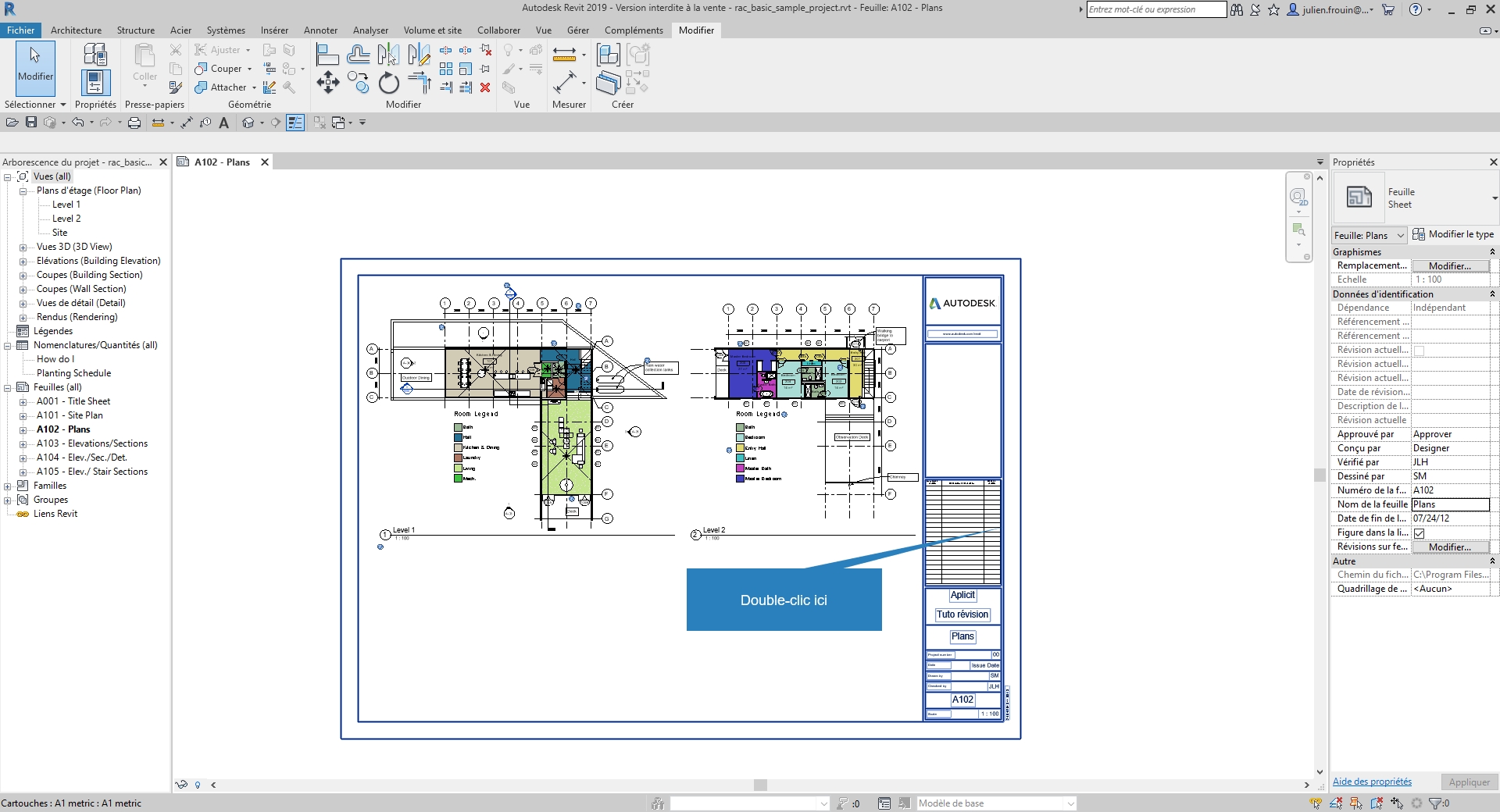

Ensuite modifier la famille de cartouche en double cliquant dessus ou en faisant "modifier famille" dans l'onglet modifications.
Indices de révisions sur feuilles livrablesCi-dessous la famille de cartouche ouverte.

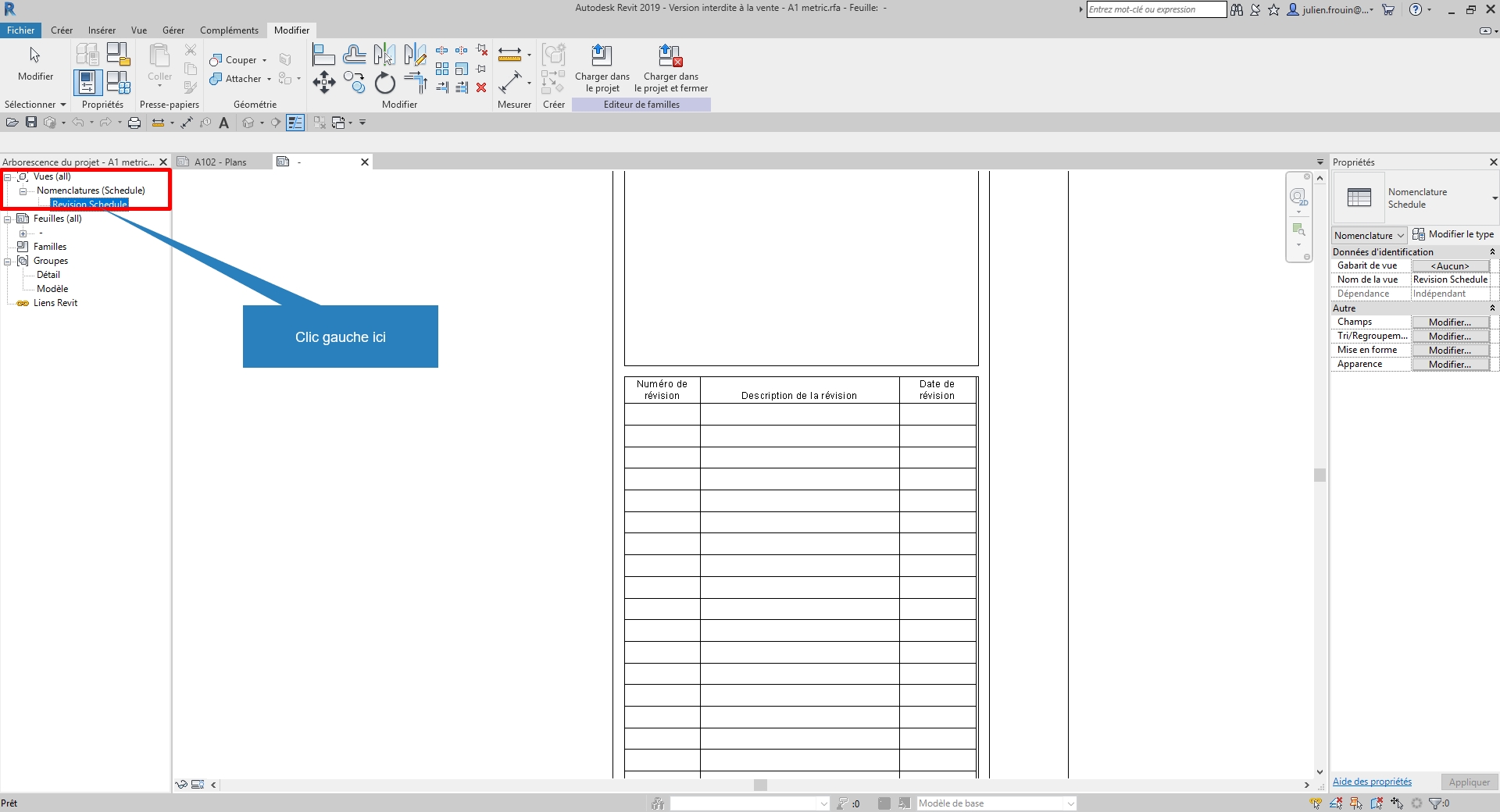

Indices de révisions sur feuilles livrablesSélectionnons la nomenclature en double cliquant dessus ou, comme la deuxième image, en sélectionnant celle-ci dans l'arborescence de la famille.

Indices de révisions sur feuilles livrables

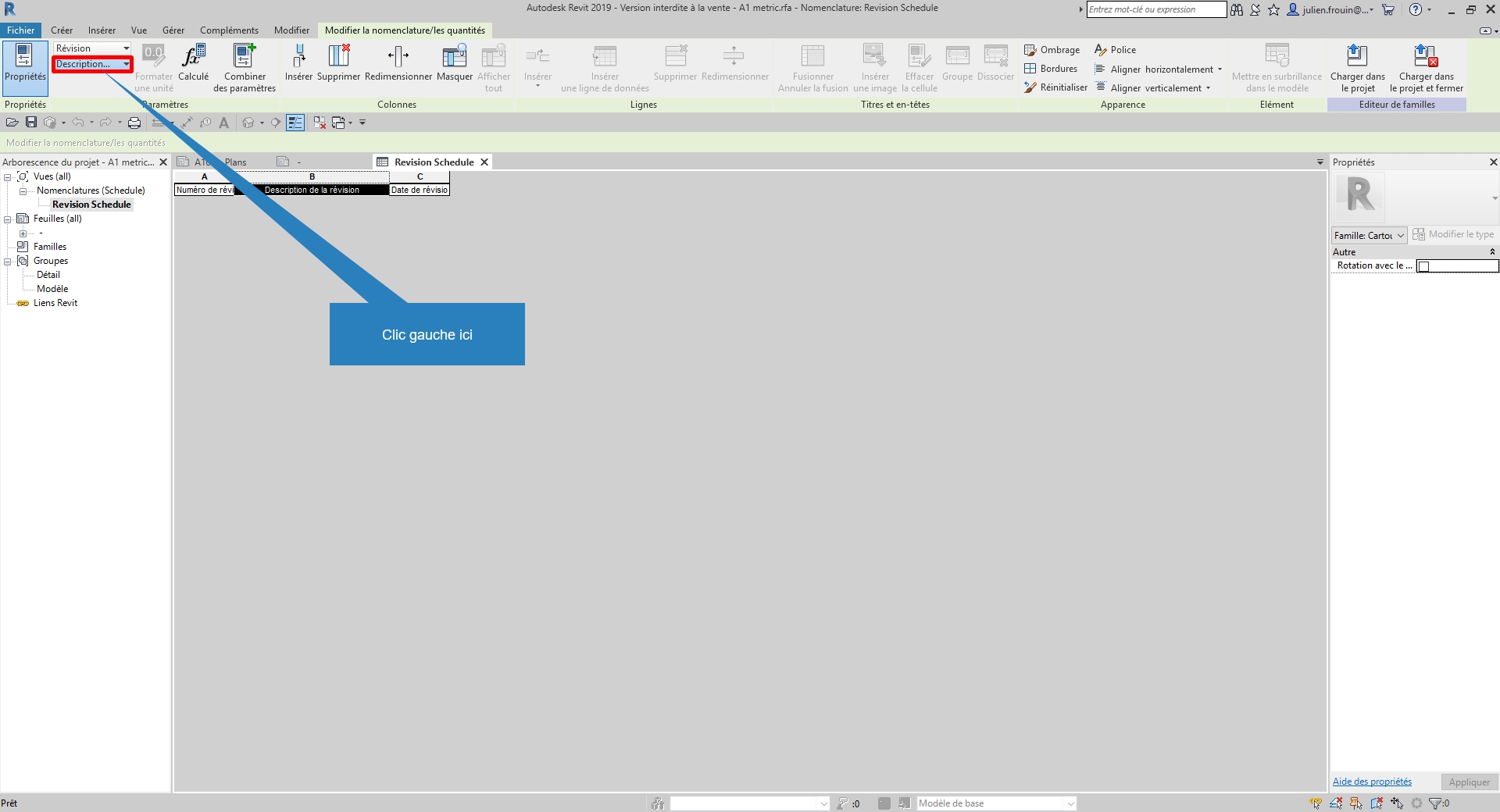

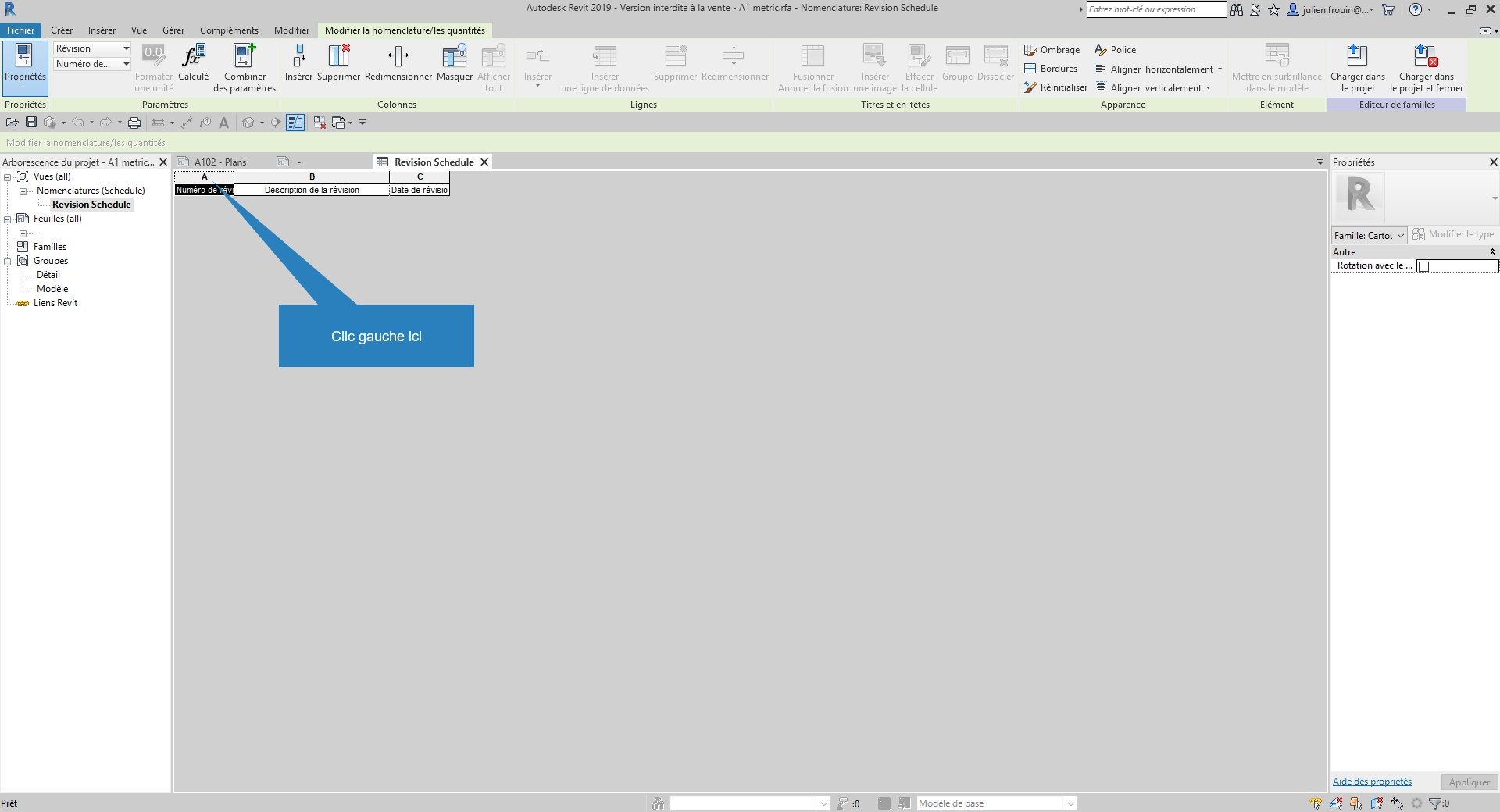

Indices de révisions sur feuilles livrablesUne fois dans la nomenclature nous pouvons modifier les paramètres affectés à cette nomenclature.

Indices de révisions sur feuilles livrablesLes champs des révisions sont d’ailleurs préchargés pour nos colonnes.

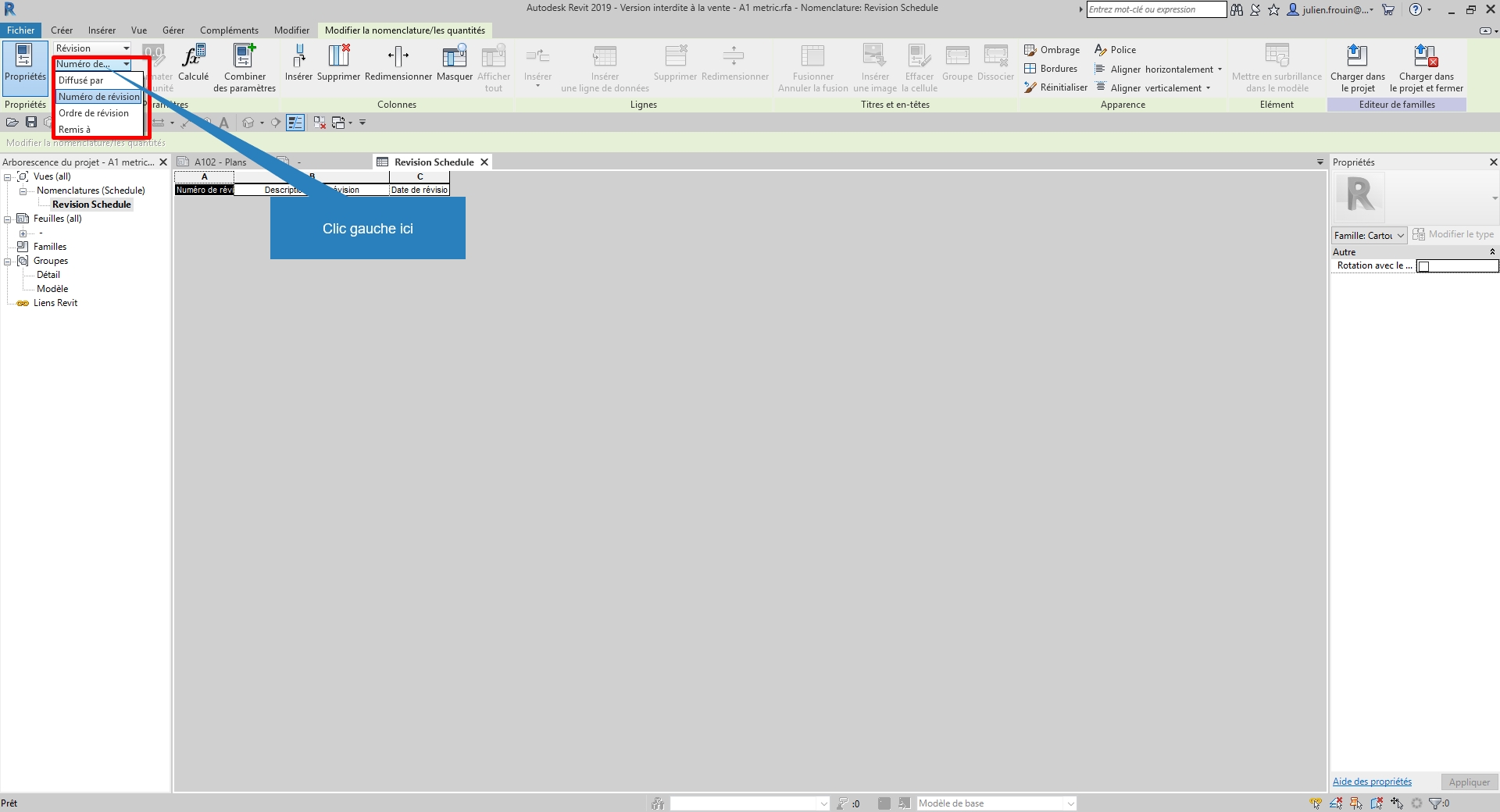

Diapositive_6

Indices de révisions sur feuilles livrables

Indices de révisions sur feuilles livrables

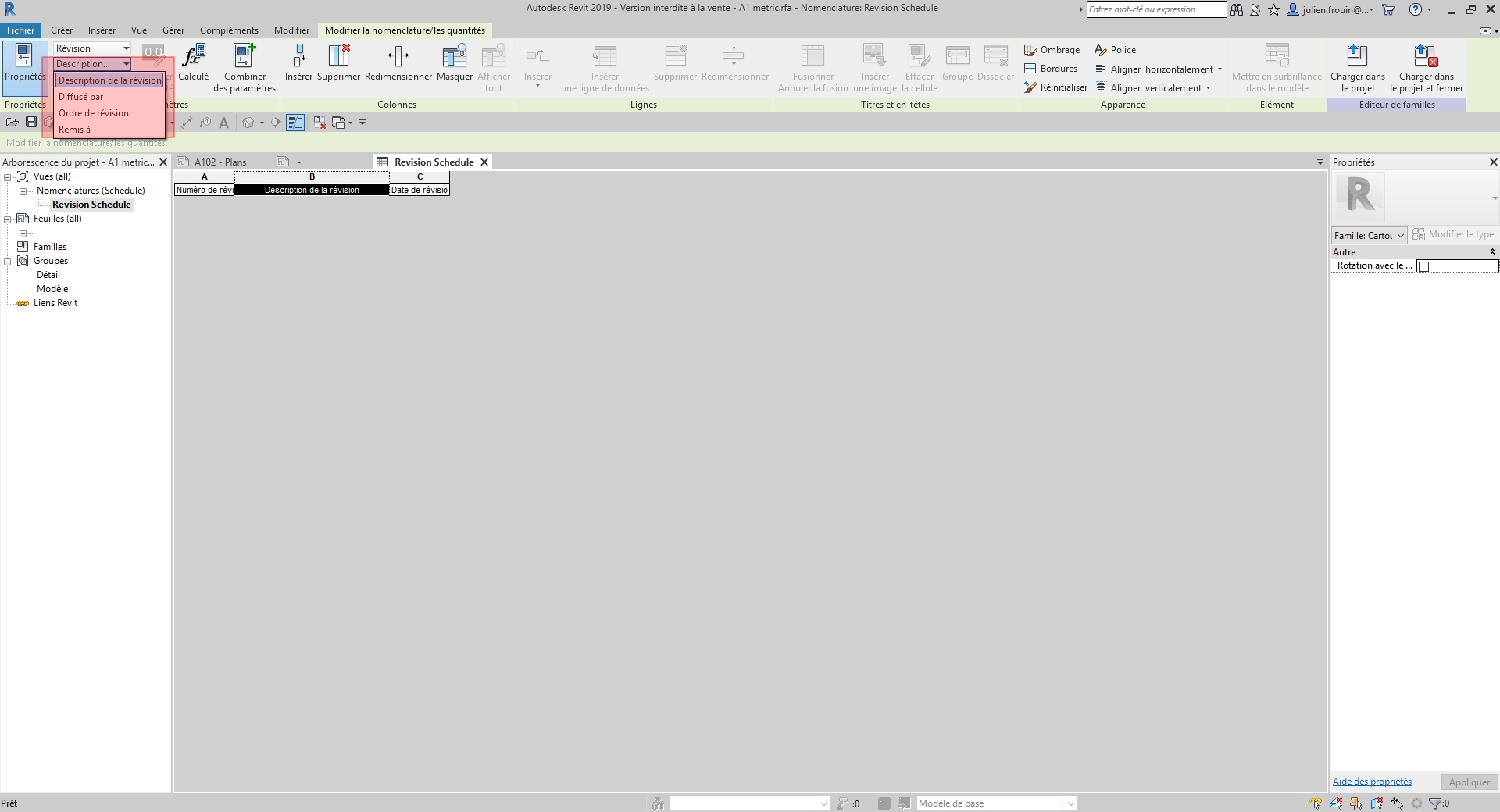

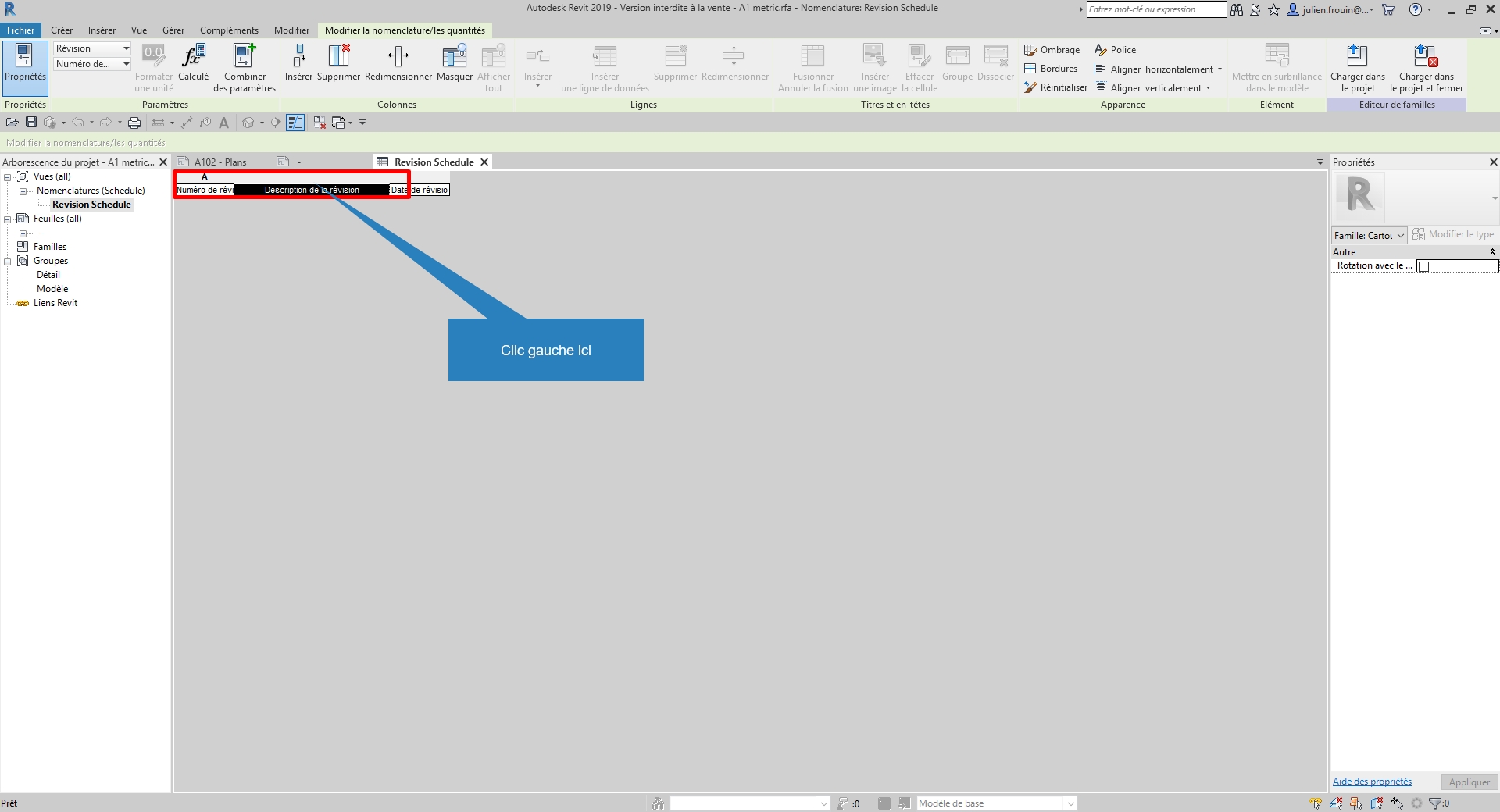

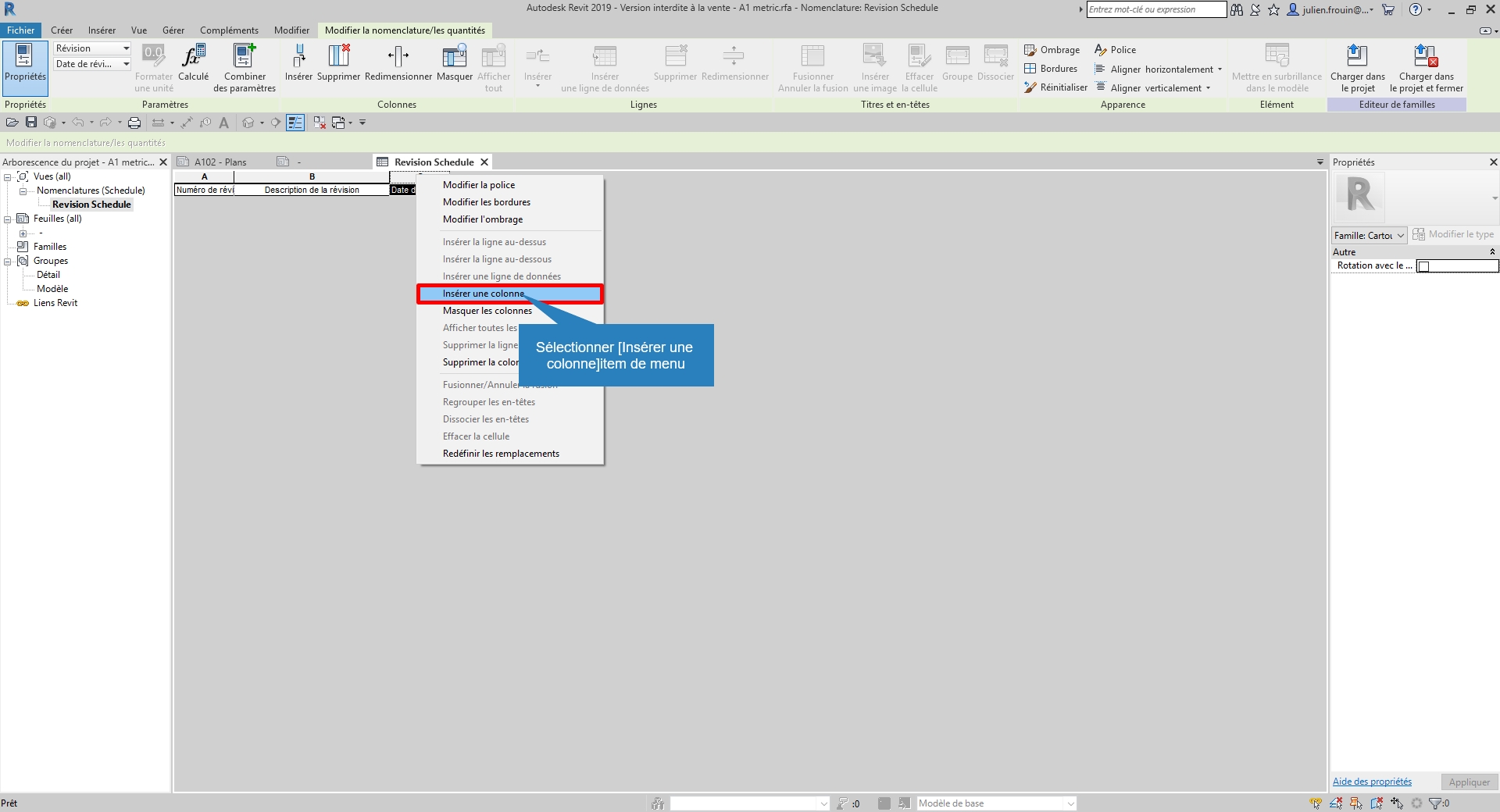

Indices de révisions sur feuilles livrablesPour l'exemple nous pouvons insérer une colonne,

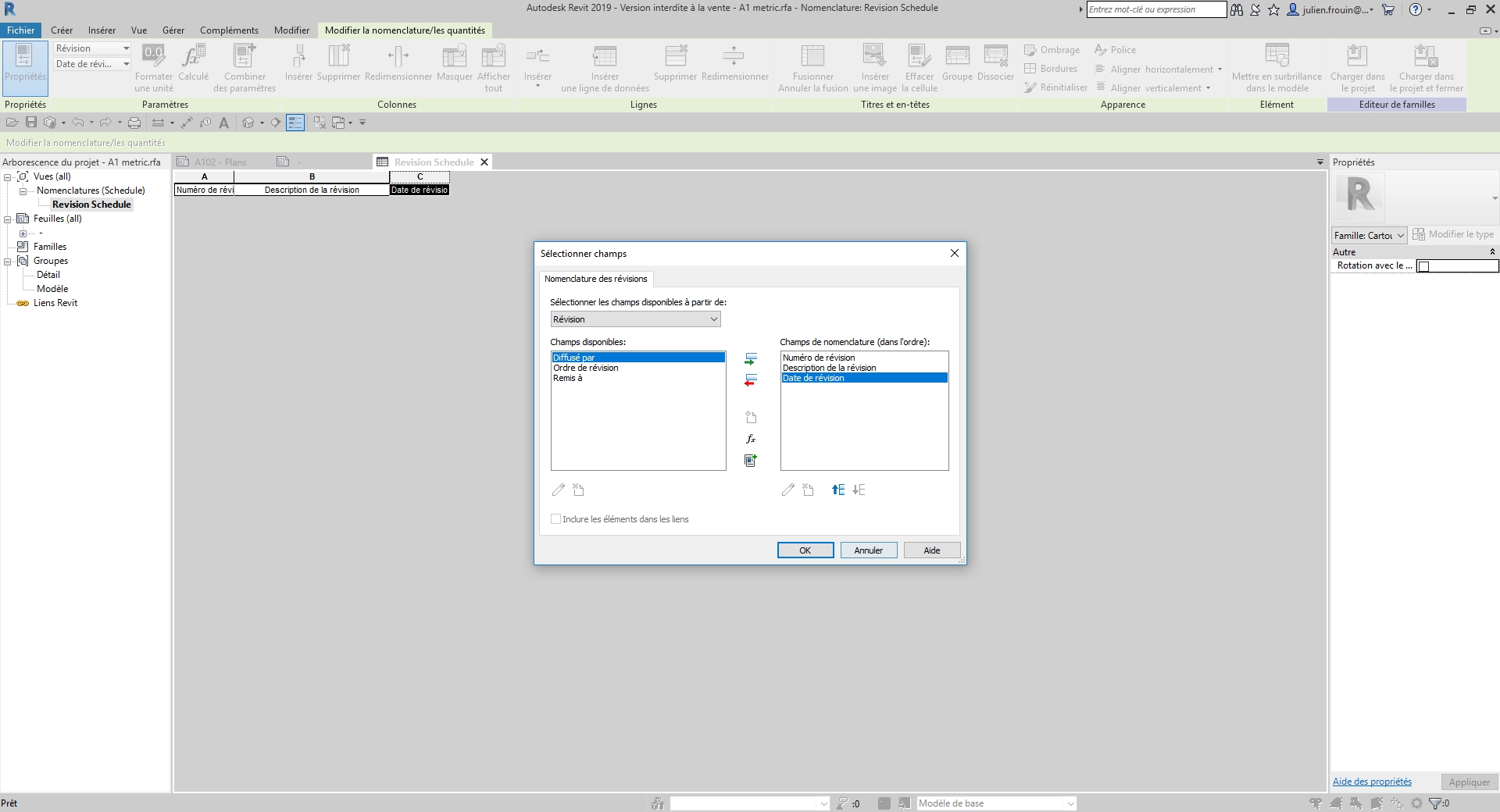

Indices de révisions sur feuilles livrablespuis ajouter des champs de paramètres comme ci-dessous.

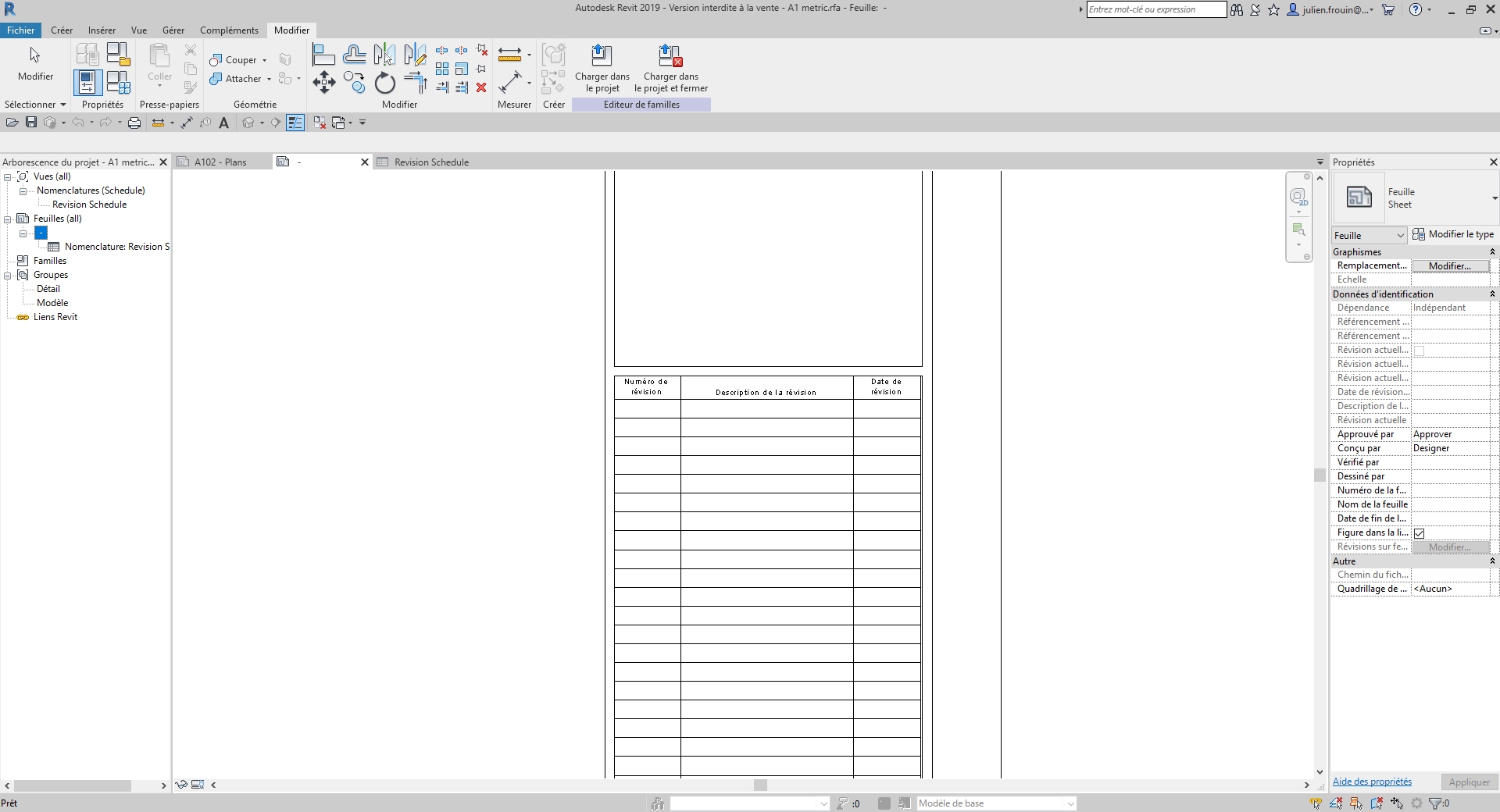

Indices de révisions sur feuilles livrablesUne fois notre nomenclature réglée nous la rechargeons dans notre projet en remplaçant la valeur existante de la feuille de cartouche.

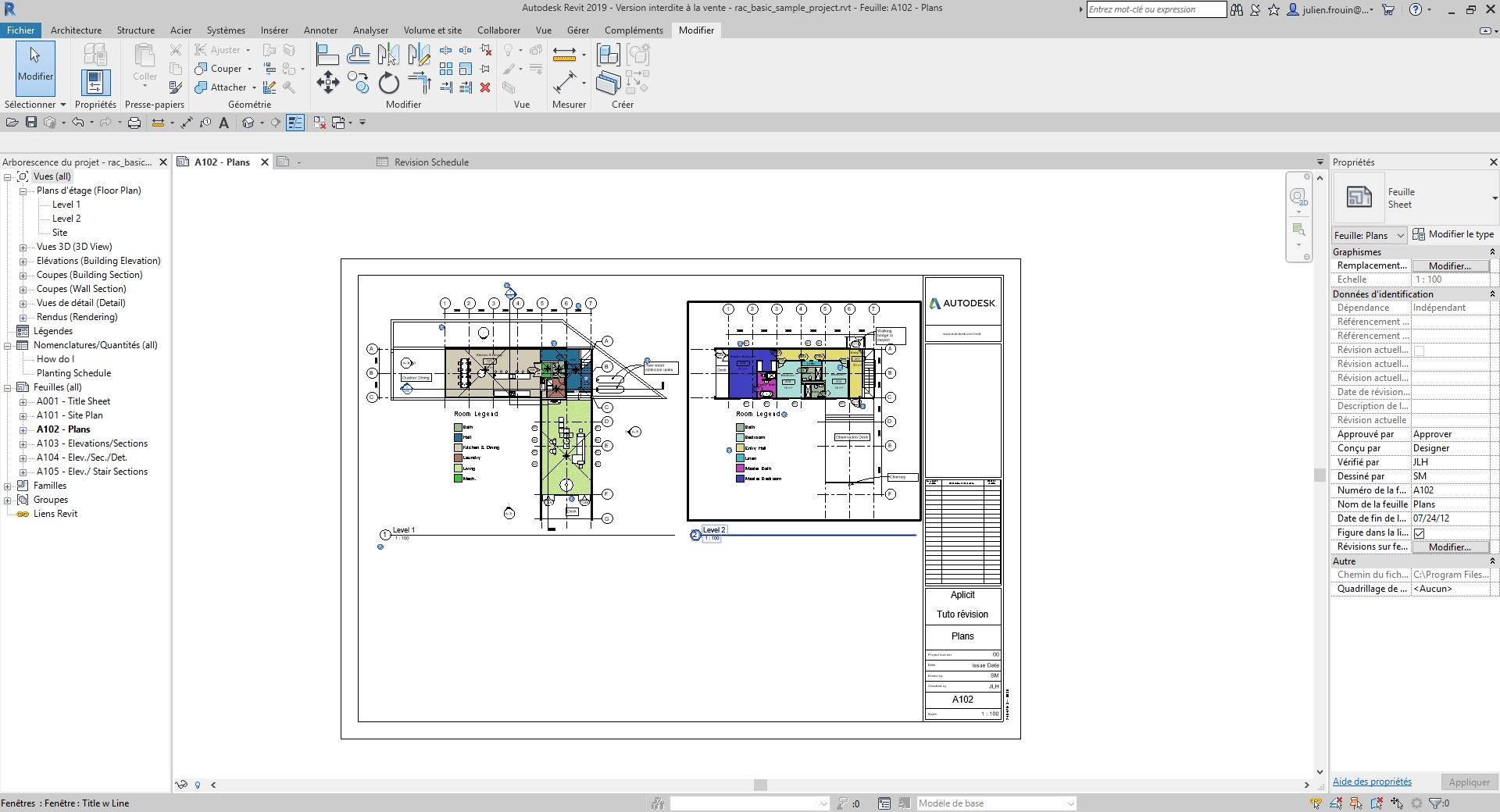

Indices de révisions sur feuilles livrablesVoilà pour la nomenclature de révision.

Indices de révisions sur feuilles livrablesMaintenant il faut paramétrer les révisions ou indices de plans.

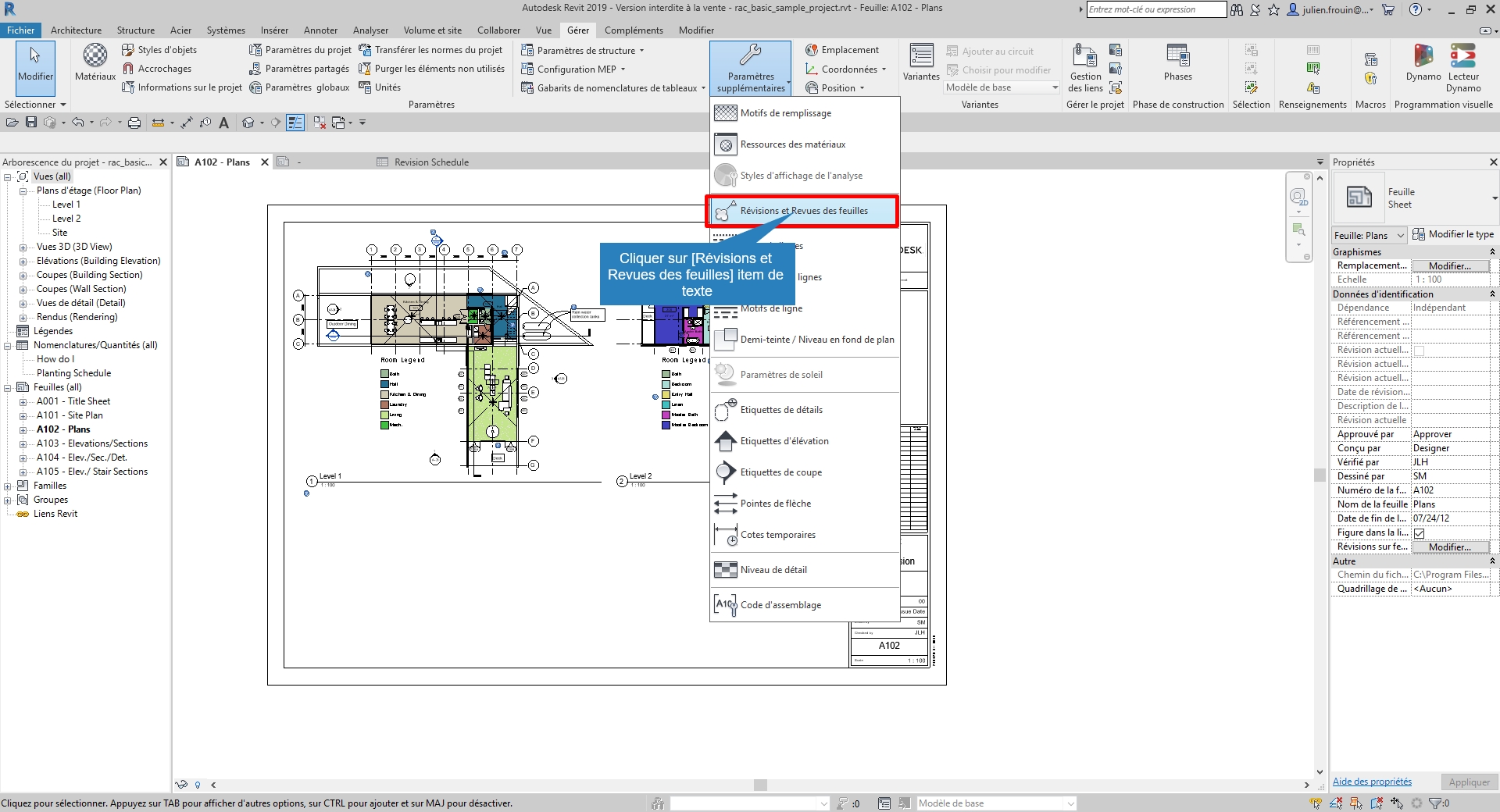

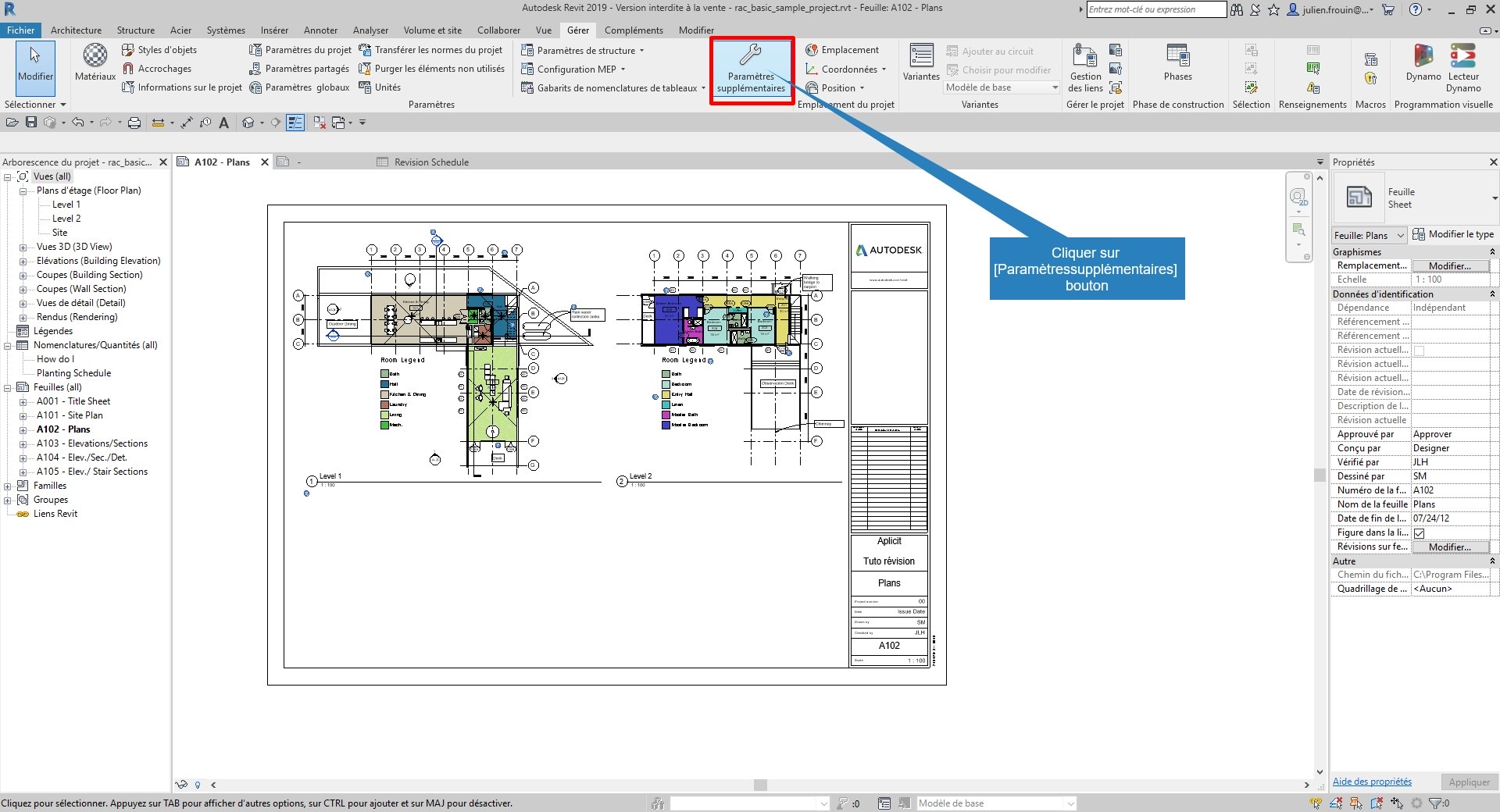

Allons dans l'onglet gérer puis paramètres supplémentaires.

Indices de révisions sur feuilles livrablesPuis la rubrique "révisions".

Indices de révisions sur feuilles livrablesAjouter le champ de la révision nécessaire.

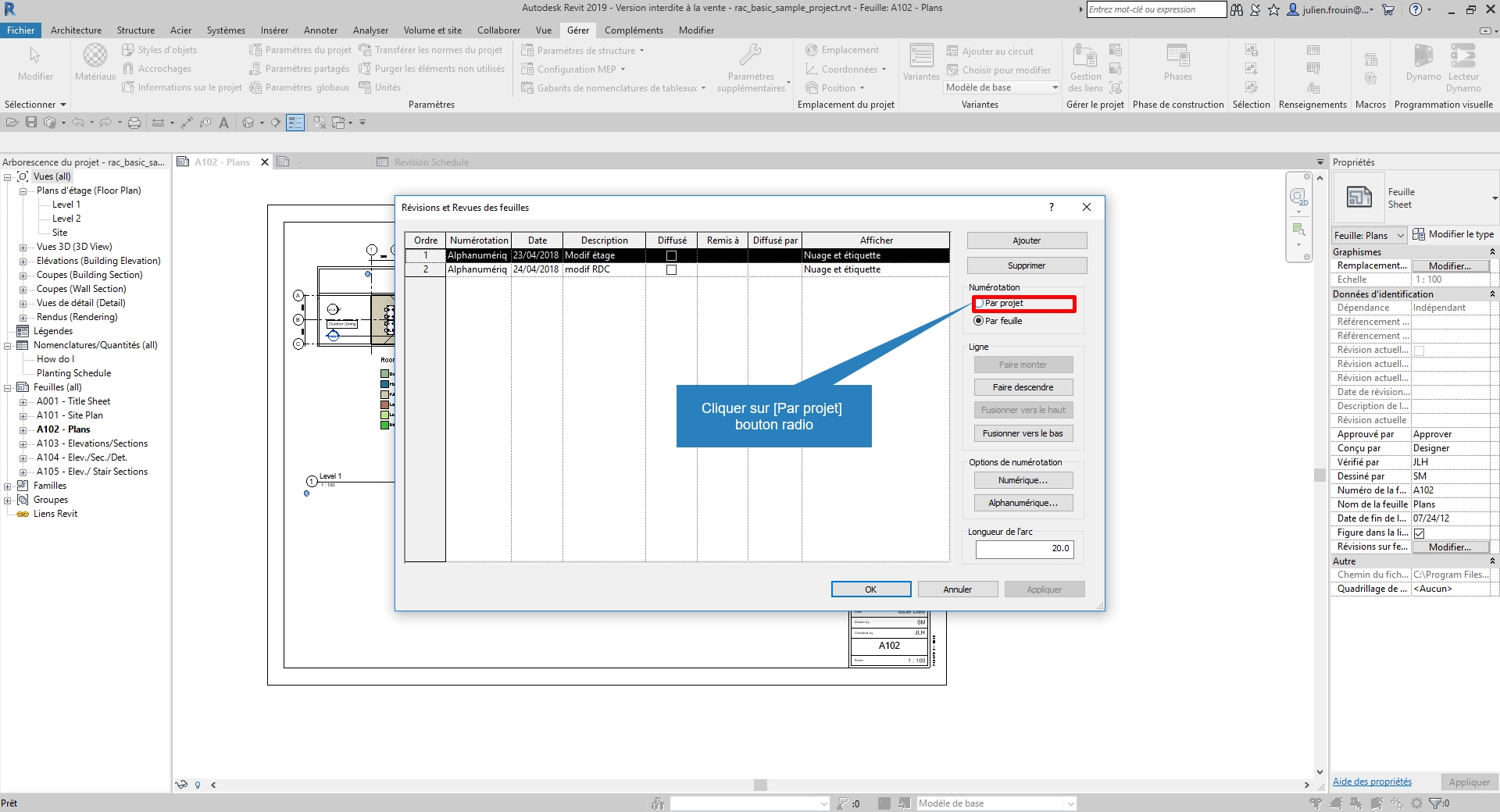

Puis le traiter par feuilles car les indices du projet sont liés à la maquette et non à la feuille. C'est à dire au plan.

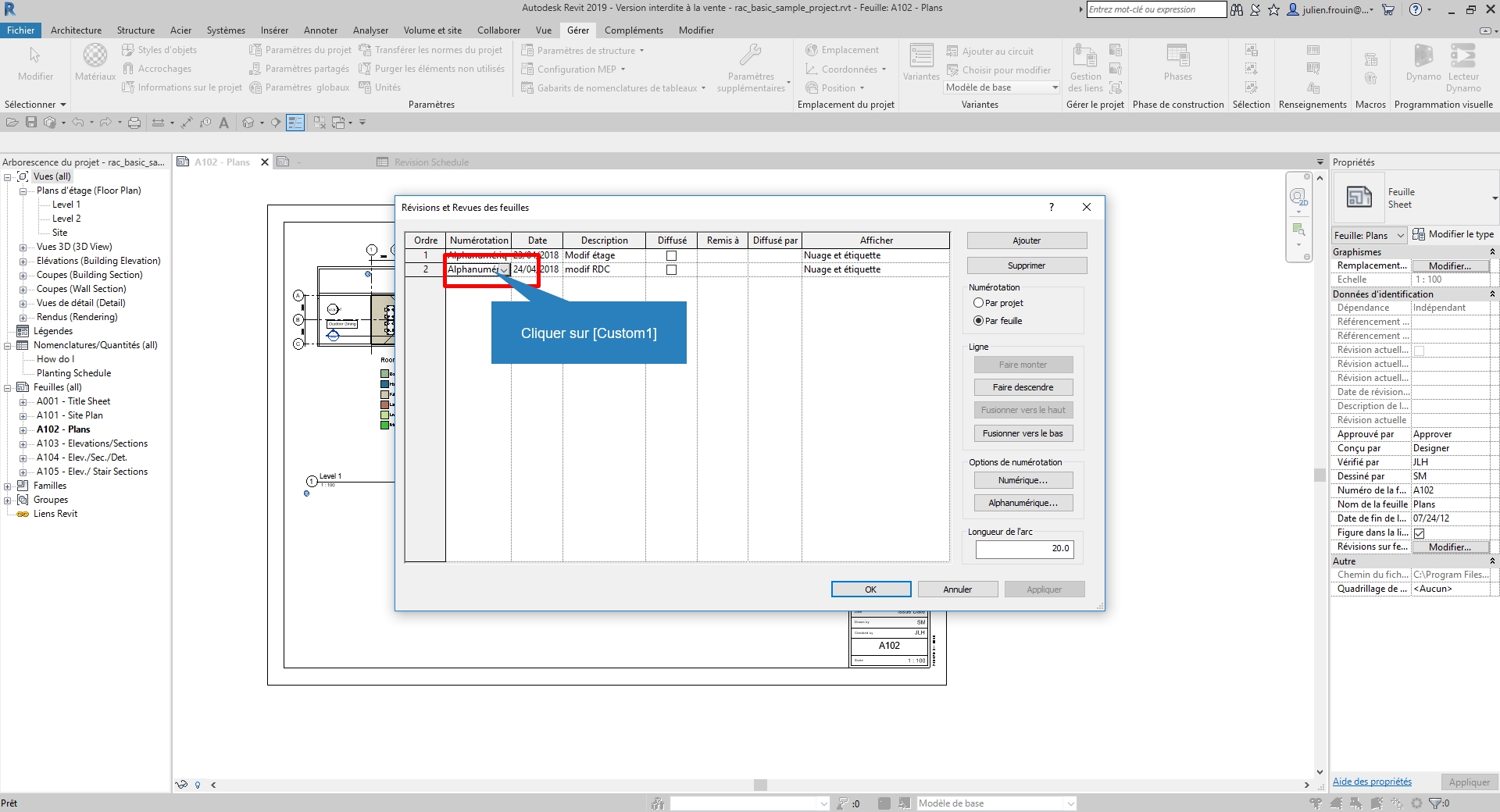

Indices de révisions sur feuilles livrablesChoix d'indice numérique ou en alphabet,

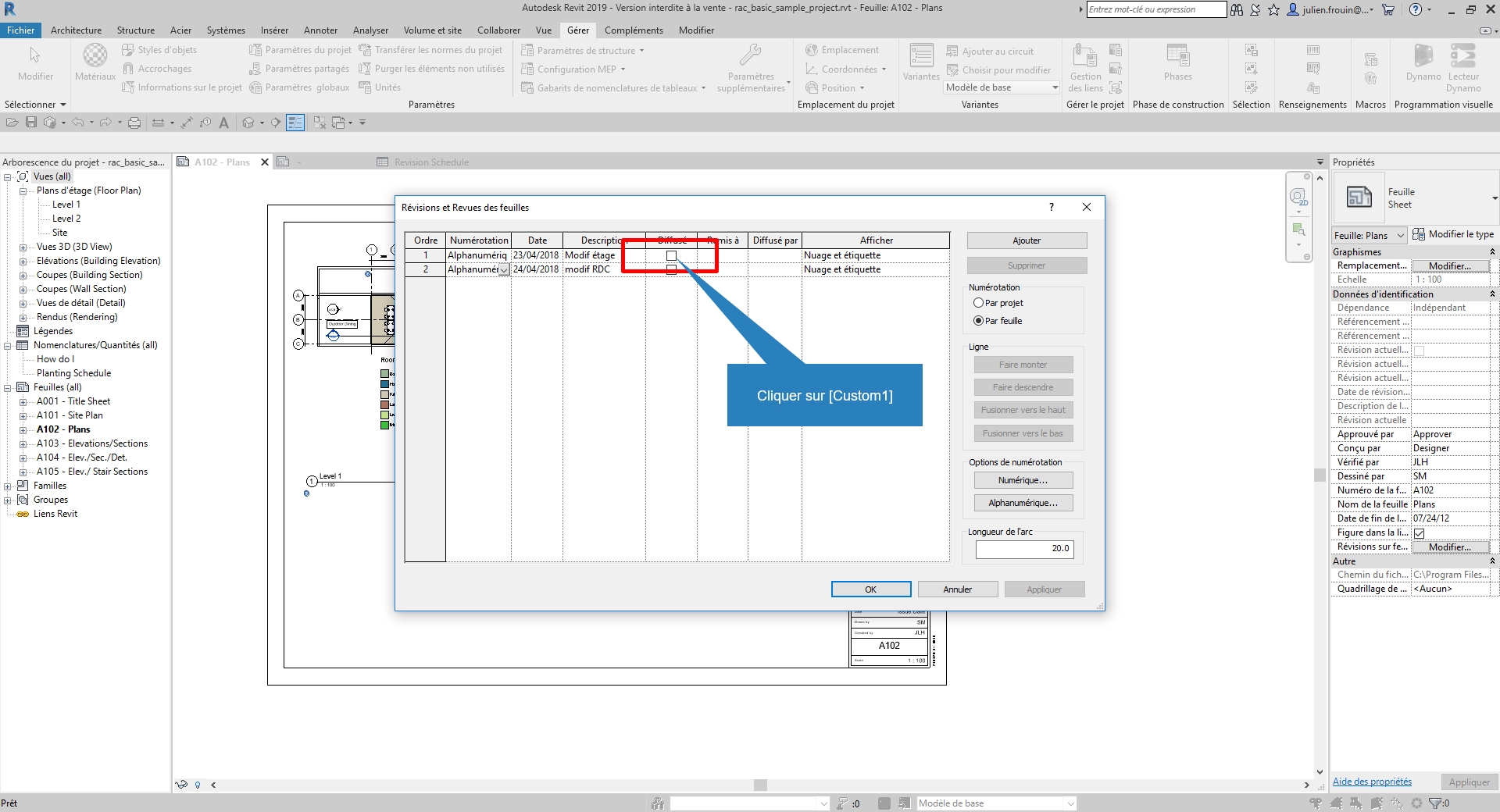

Indices de révisions sur feuilles livrablesactiver la case si le plan est diffusé ce qui bloque la révision.

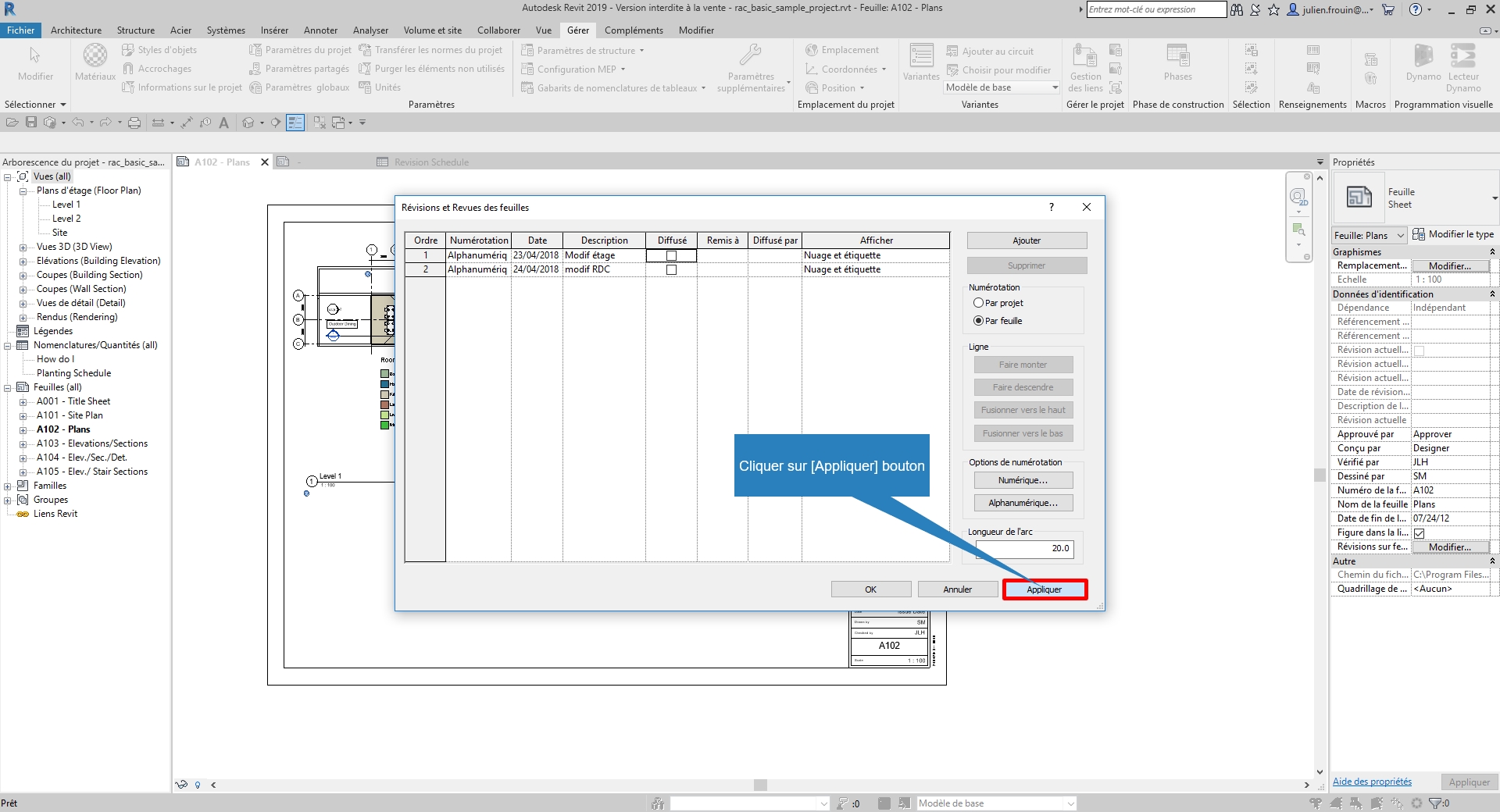

Indices de révisions sur feuilles livrablesAppliquer,

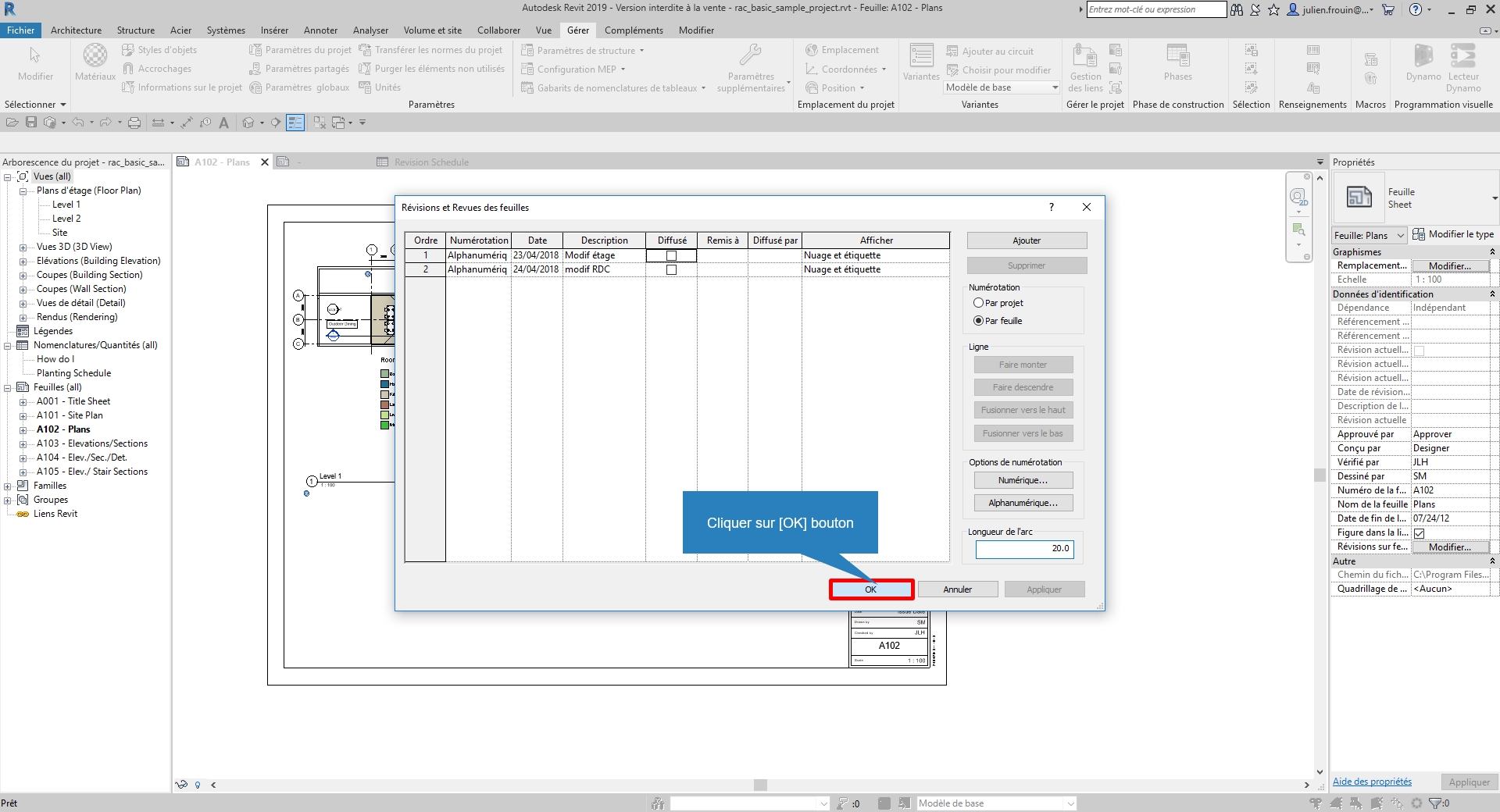

Indices de révisions sur feuilles livrablespuis OK.

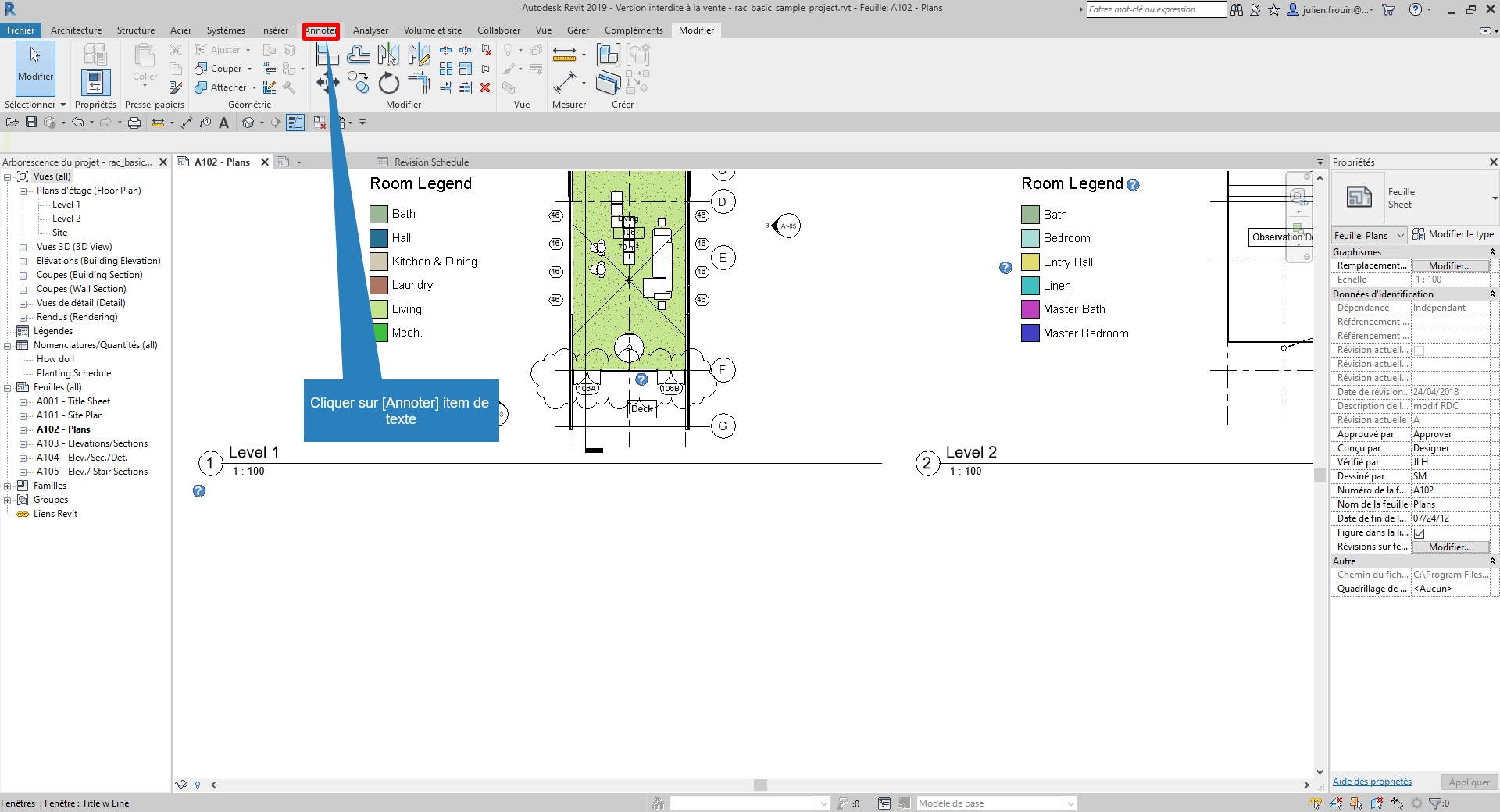

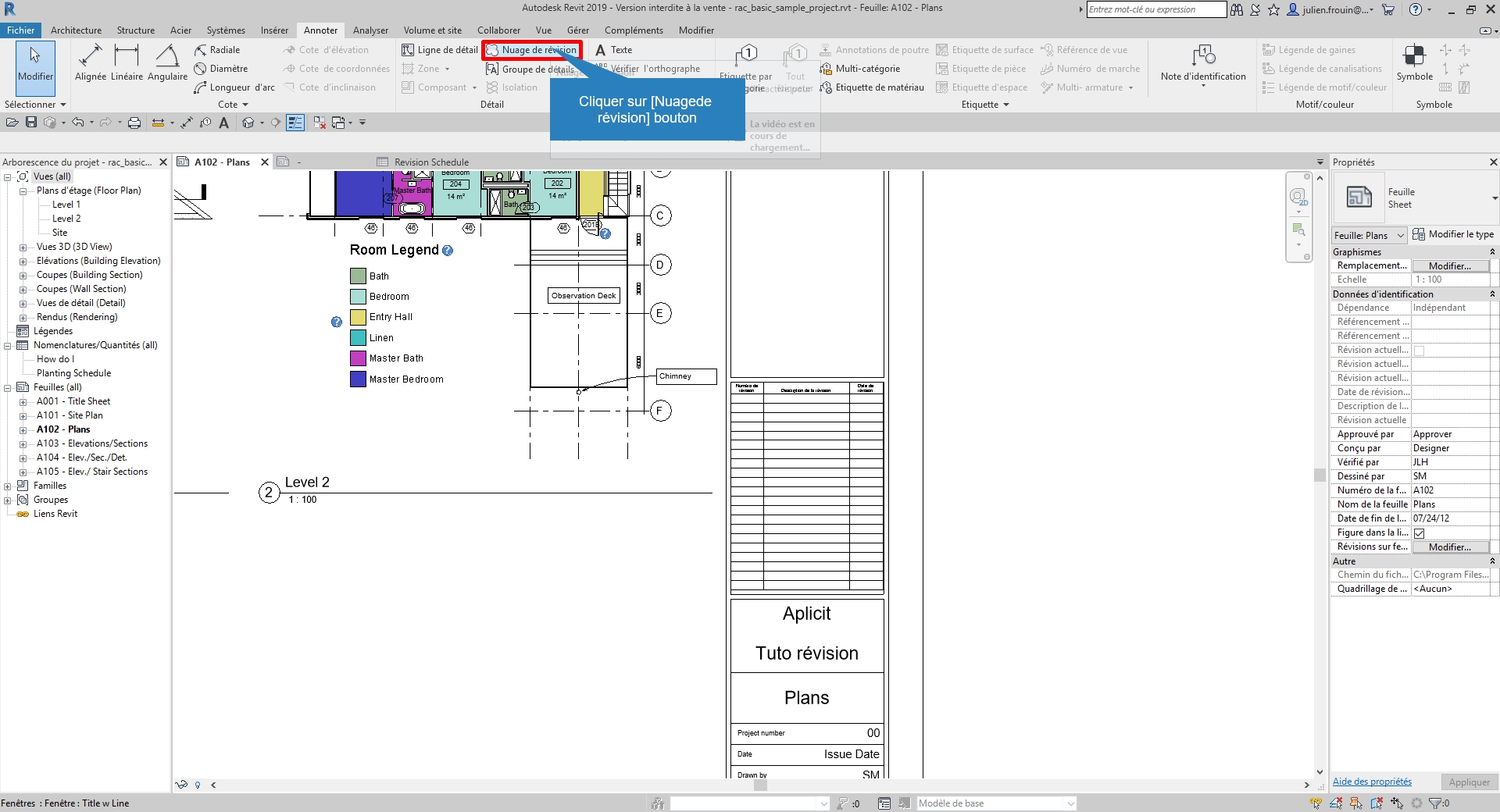

Indices de révisions sur feuilles livrablesMaintenant il faut aller dans annoter puis nuage de révision.

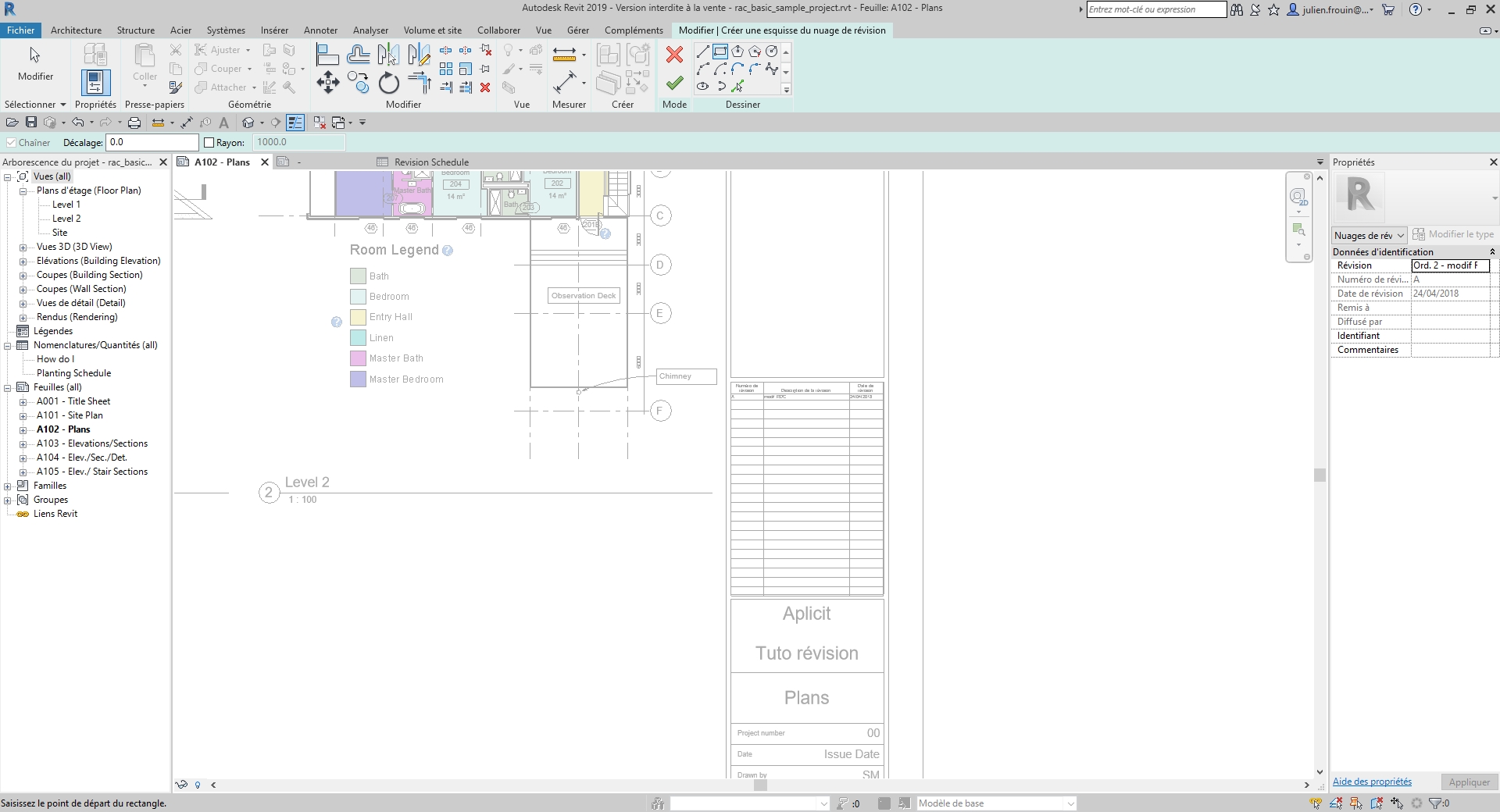

Indices de révisions sur feuilles livrablesPrendre dessiner par rectangle pour gagner du temps.

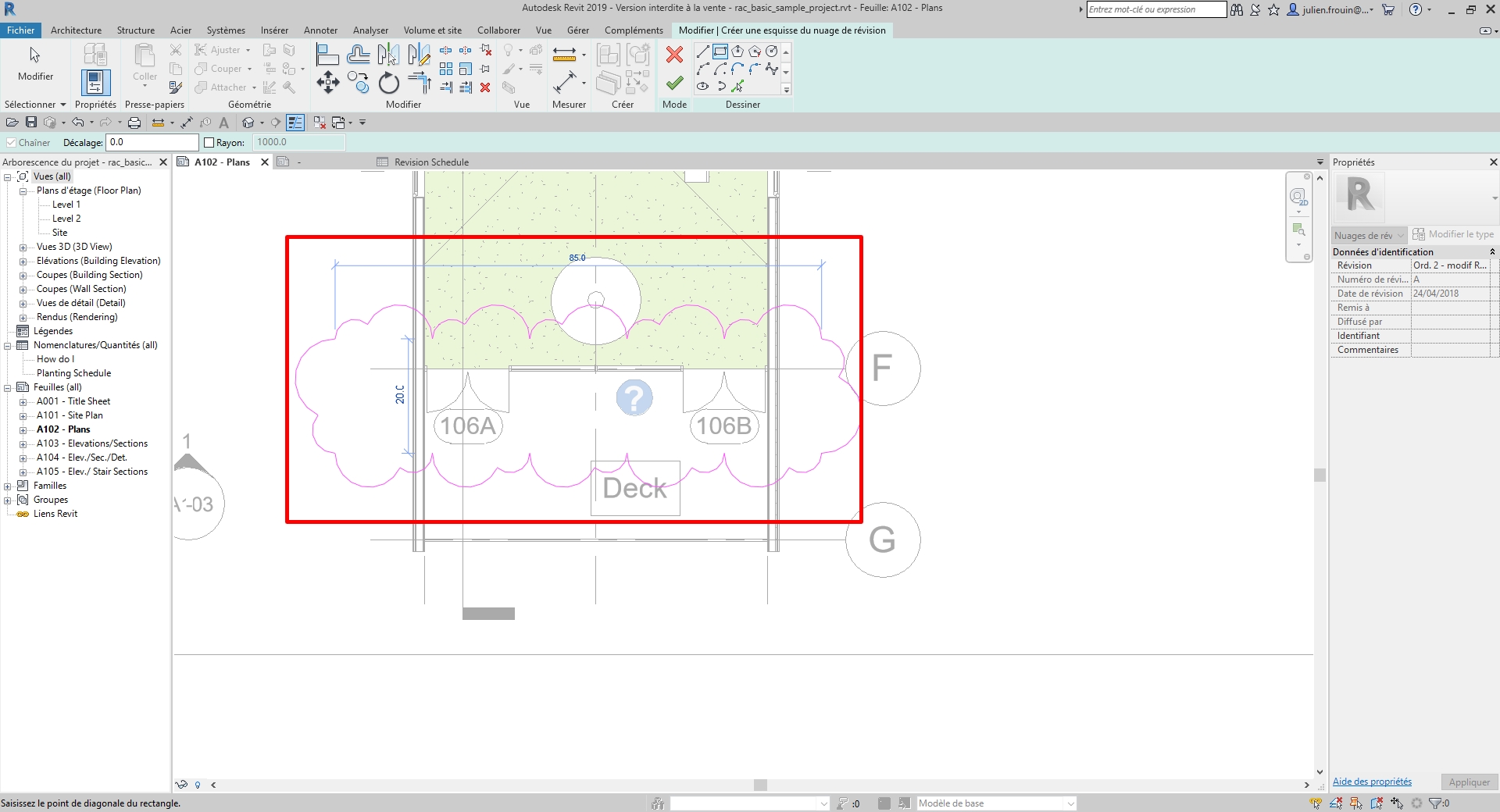

Indices de révisions sur feuilles livrablesDessiner le nuage de la révision.

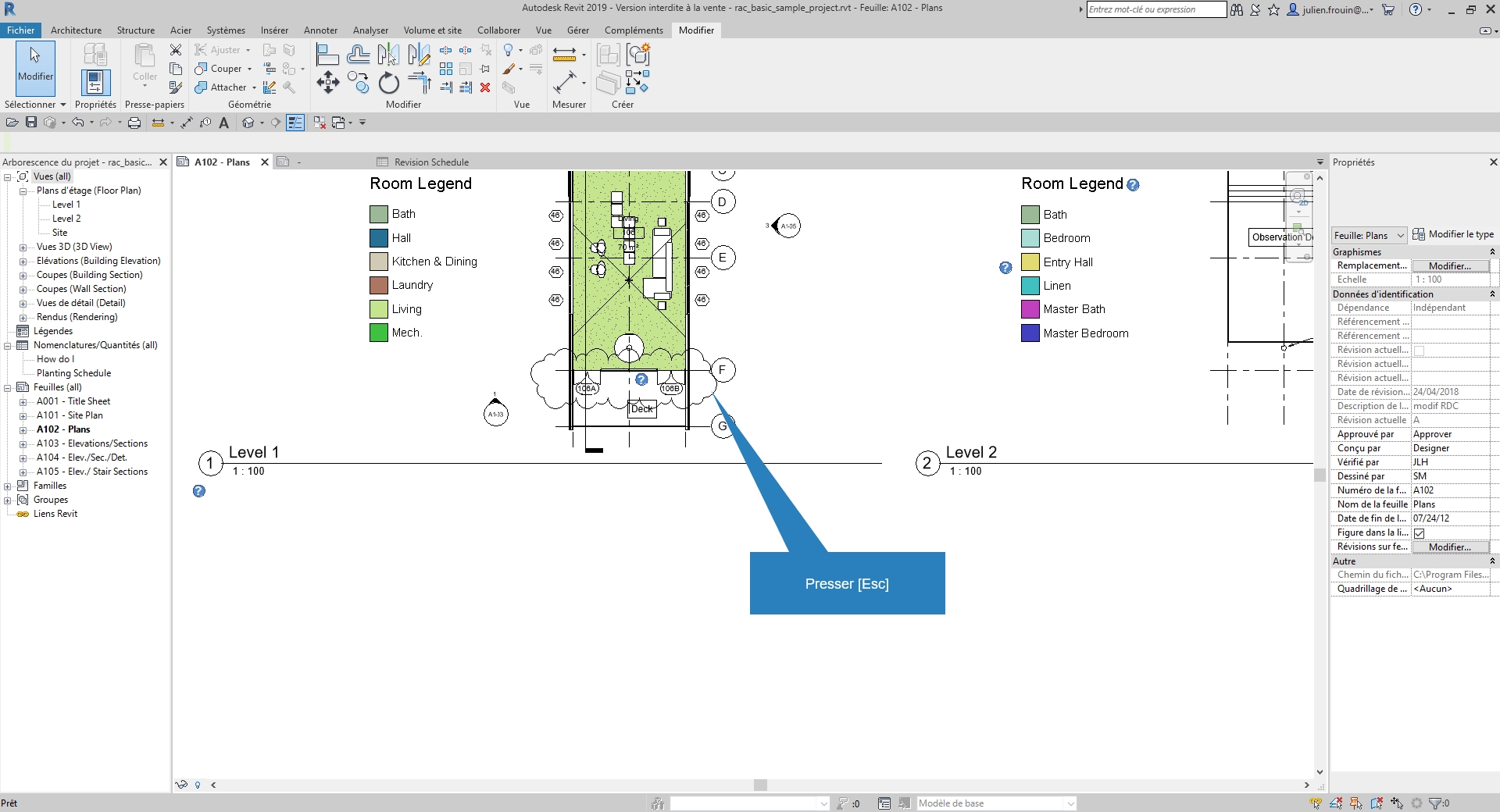

Indices de révisions sur feuilles livrablesValider la commande puis "échap".

Indices de révisions sur feuilles livrablesNous allons ajouter l'étiquette de révision BIM reprenant la révision du nuage

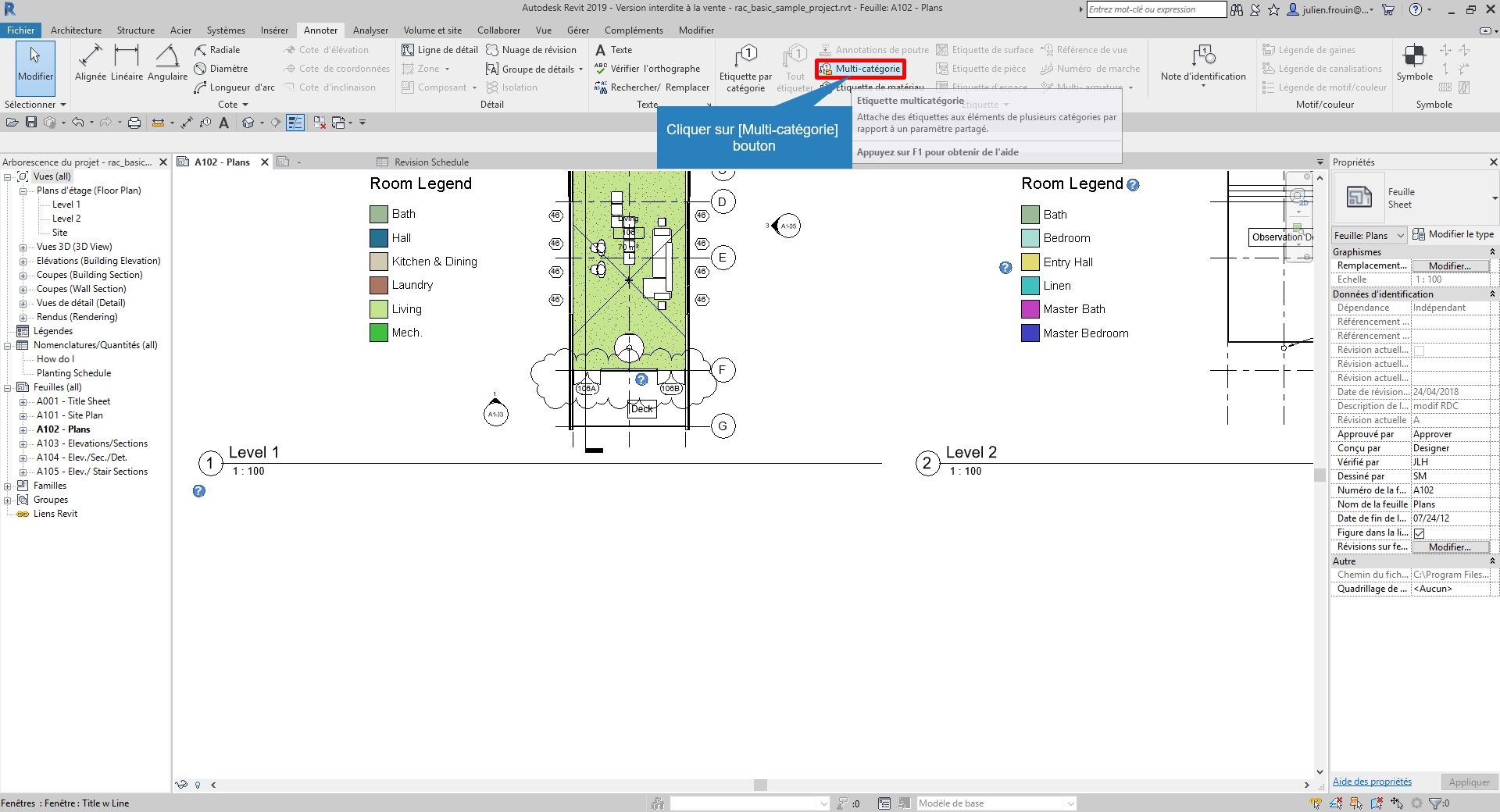

Indices de révisions sur feuilles livrablesÉtiqueter par multi catégories

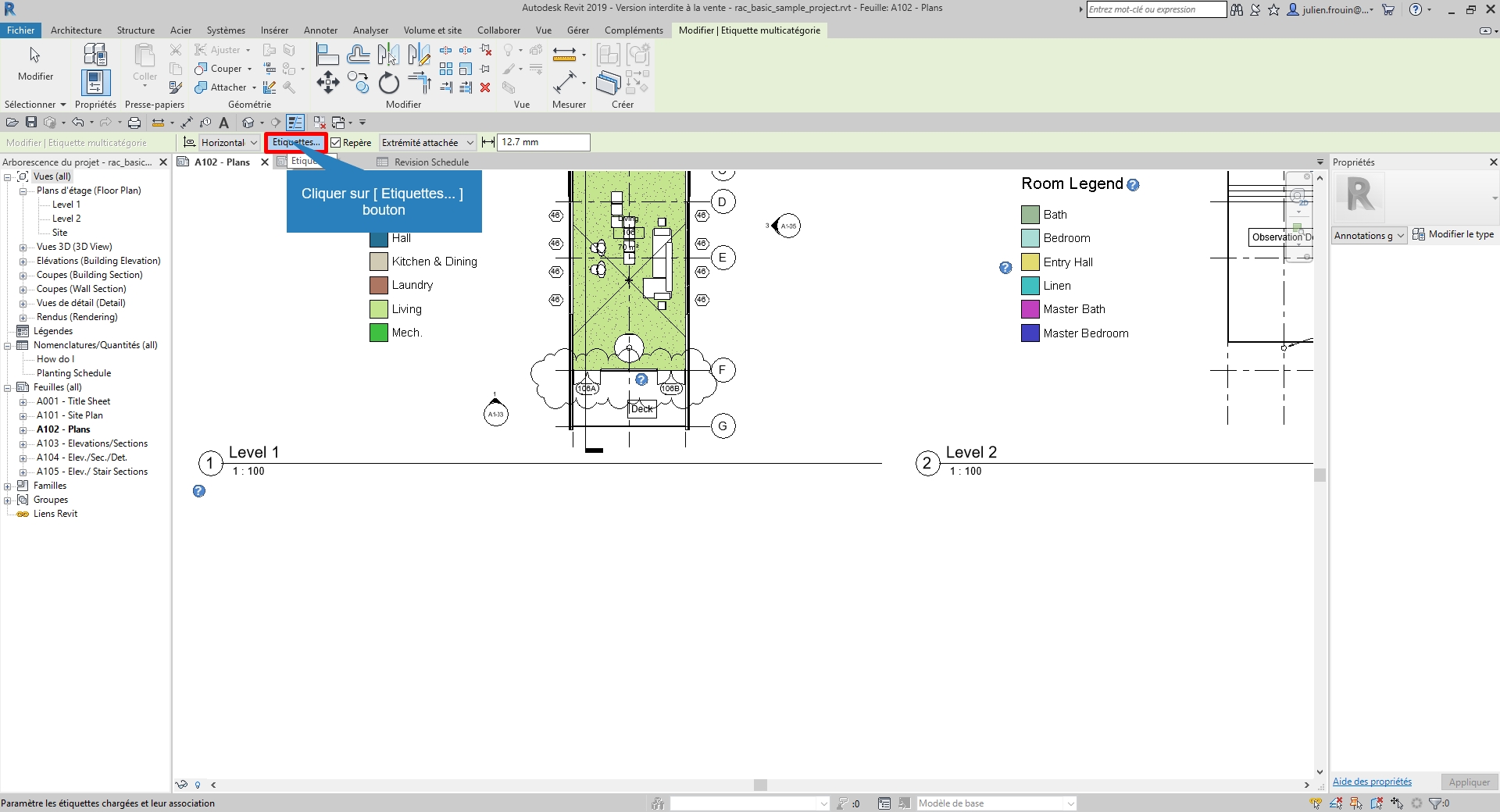

Indices de révisions sur feuilles livrablesSélectionner tous les types d’étiquettes comme indiqué ci-dessous,

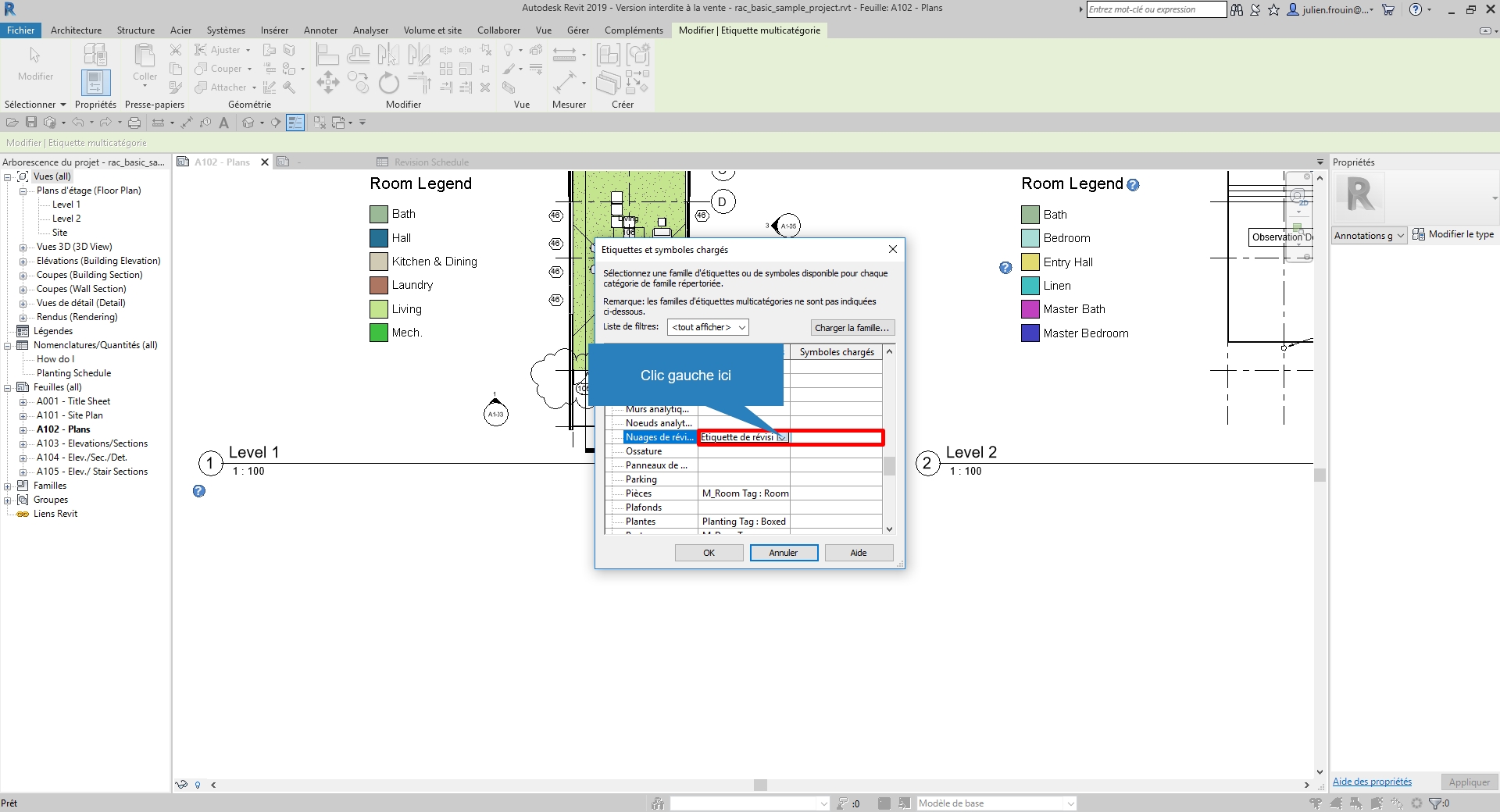

Indices de révisions sur feuilles livrablespuis étiquette de révision,

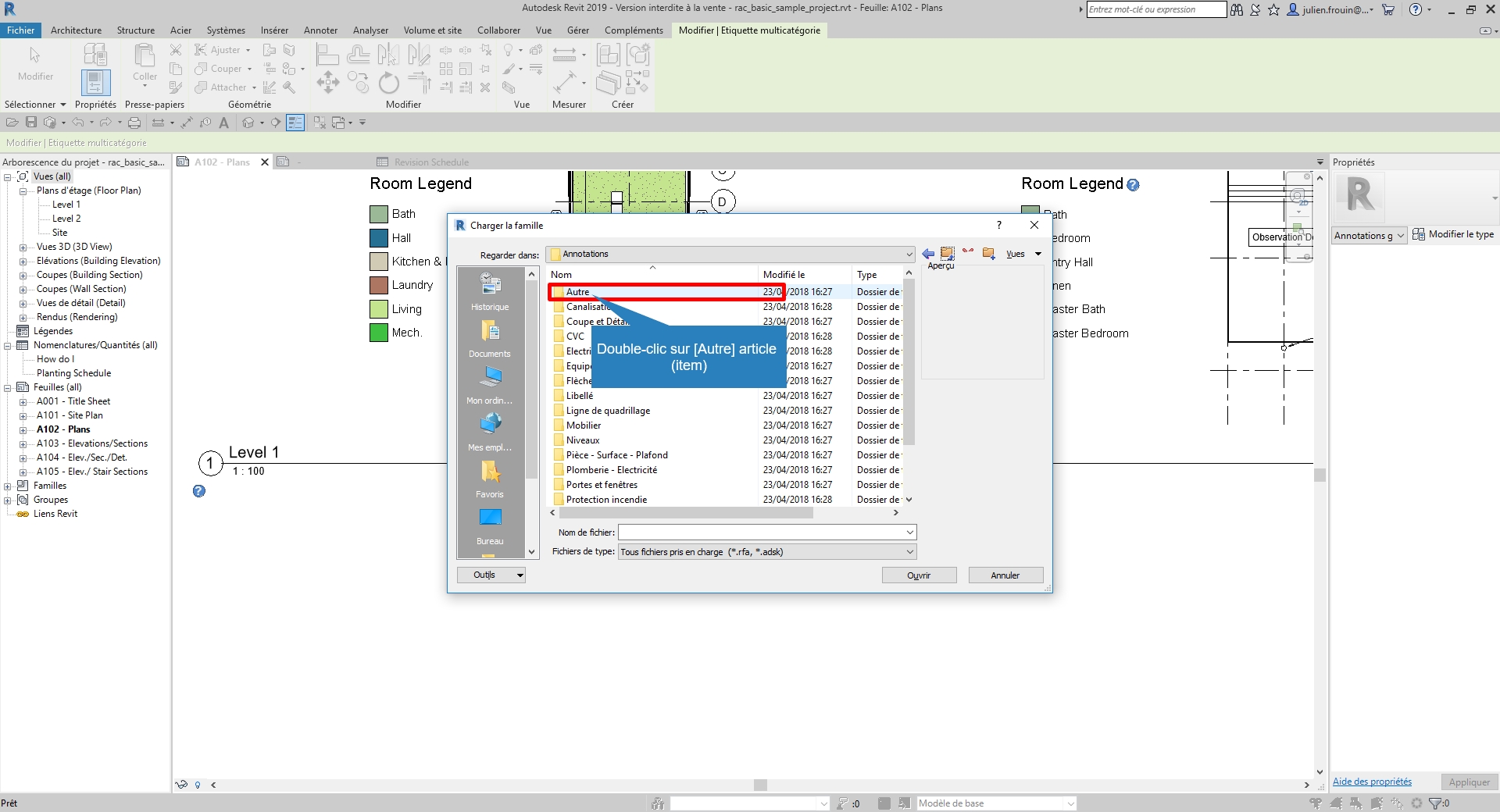

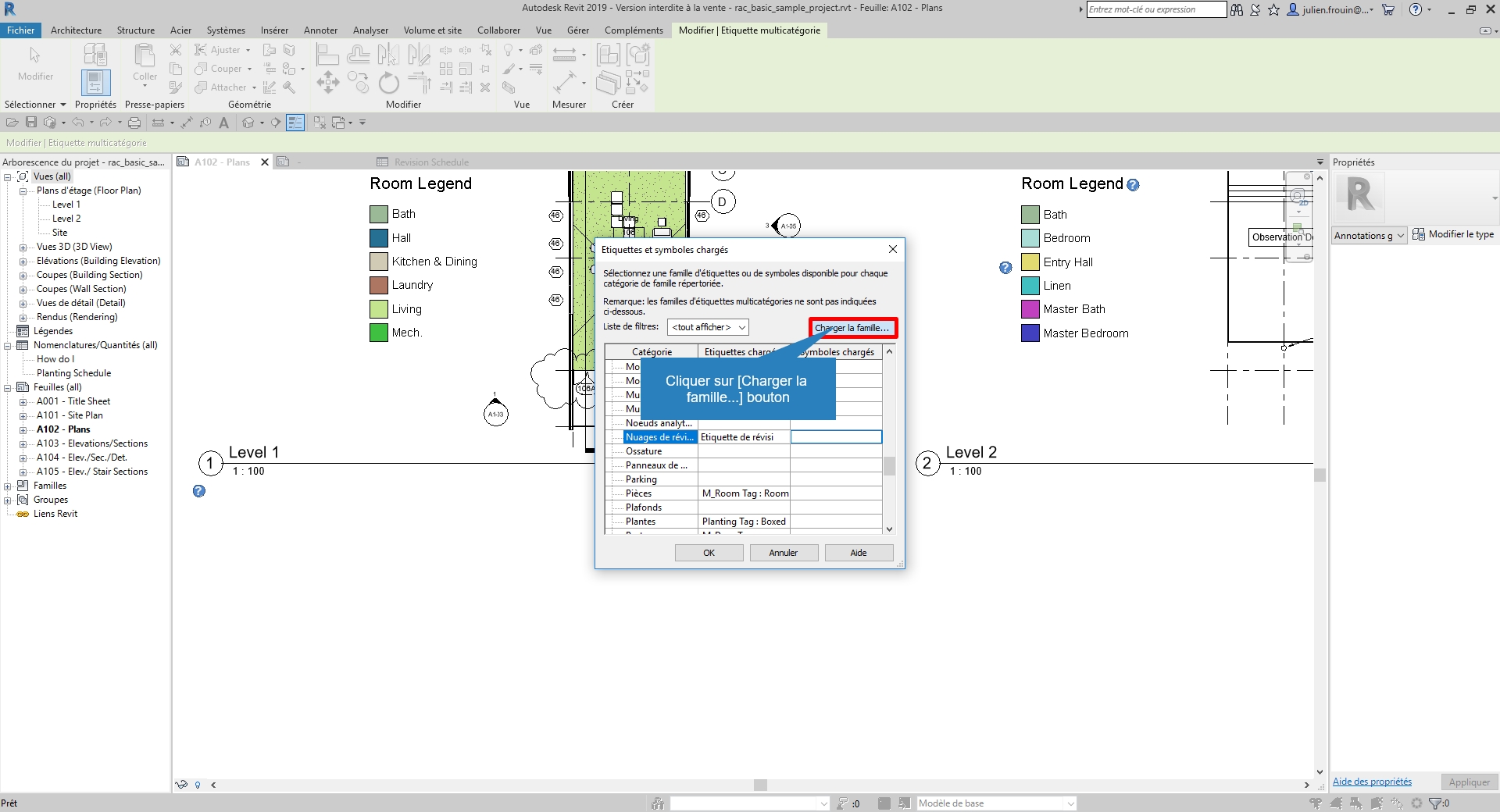

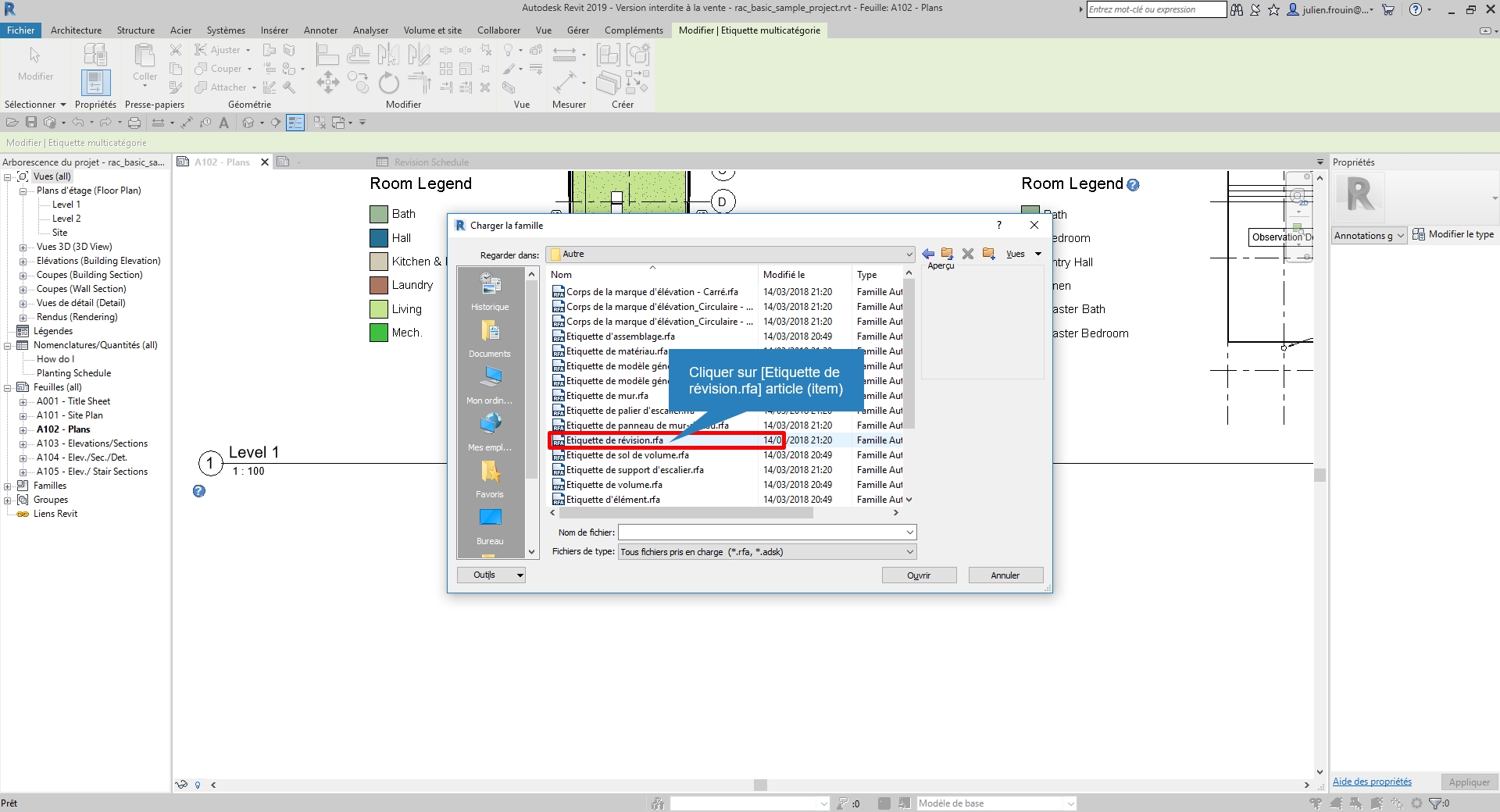

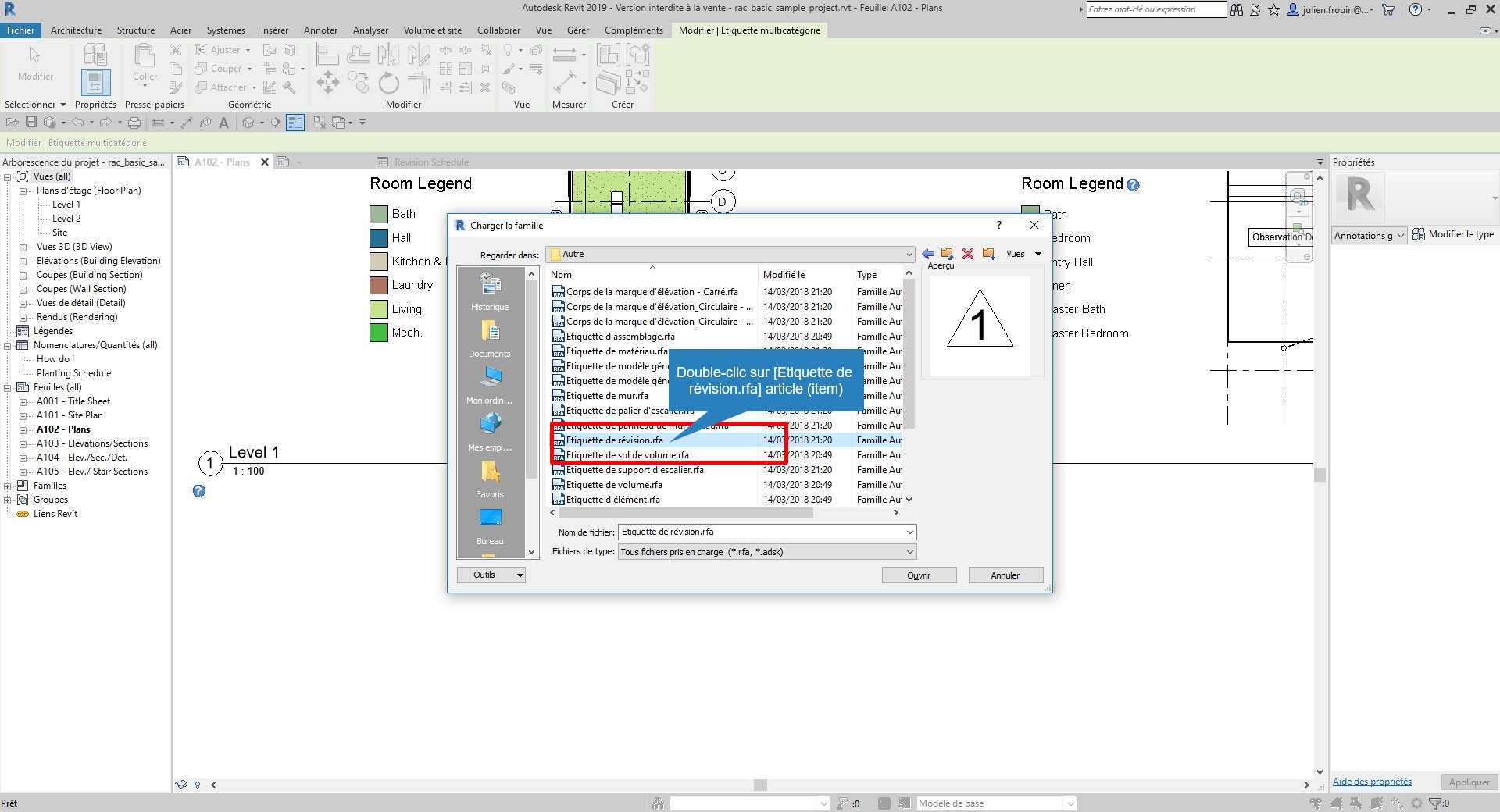

Indices de révisions sur feuilles livrablespuis il faut charger la bonne famille d'étiquette.

Indices de révisions sur feuilles livrables

Indices de révisions sur feuilles livrables

Indices de révisions sur feuilles livrables

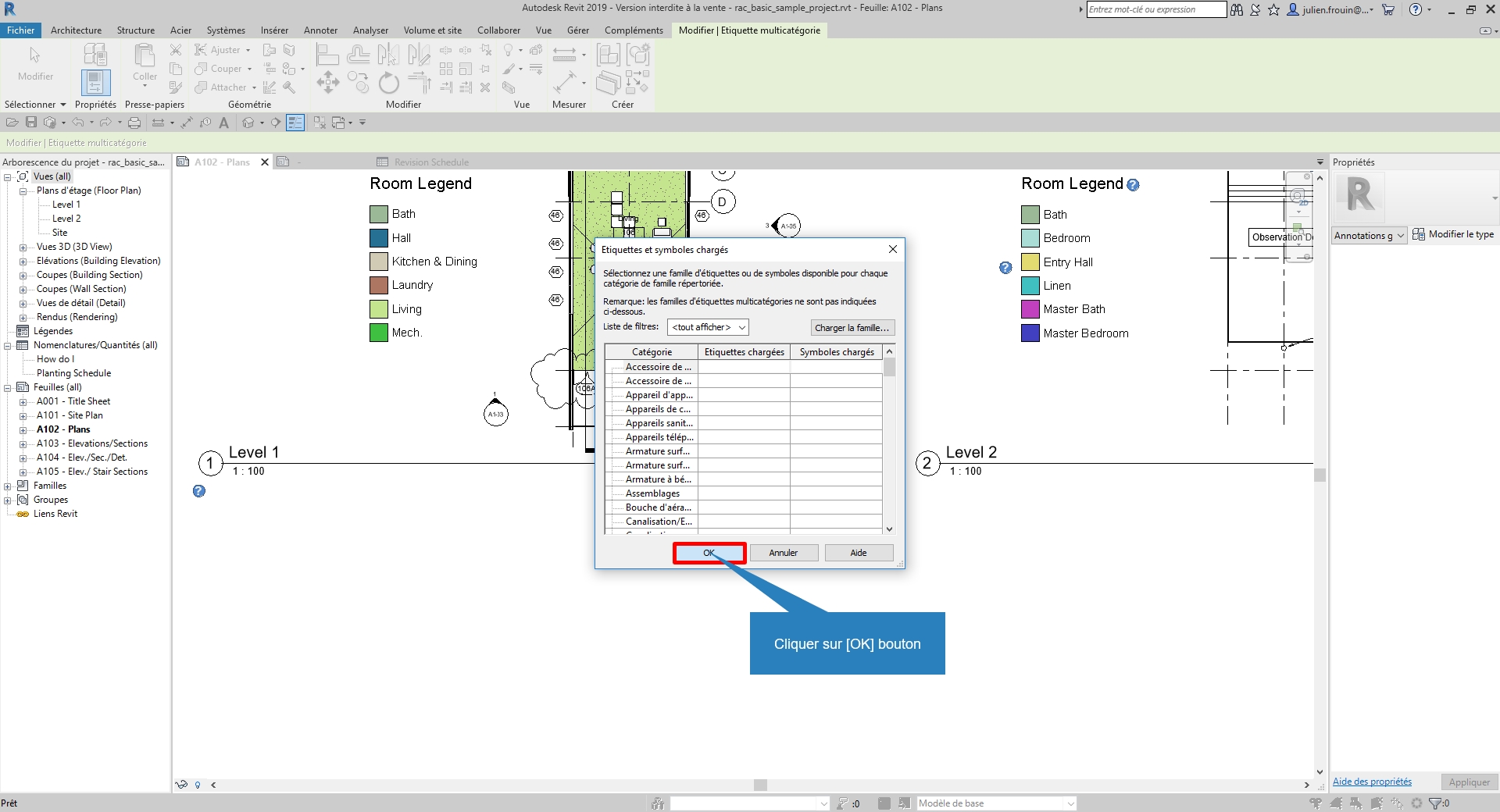

Indices de révisions sur feuilles livrablescliquer OK.

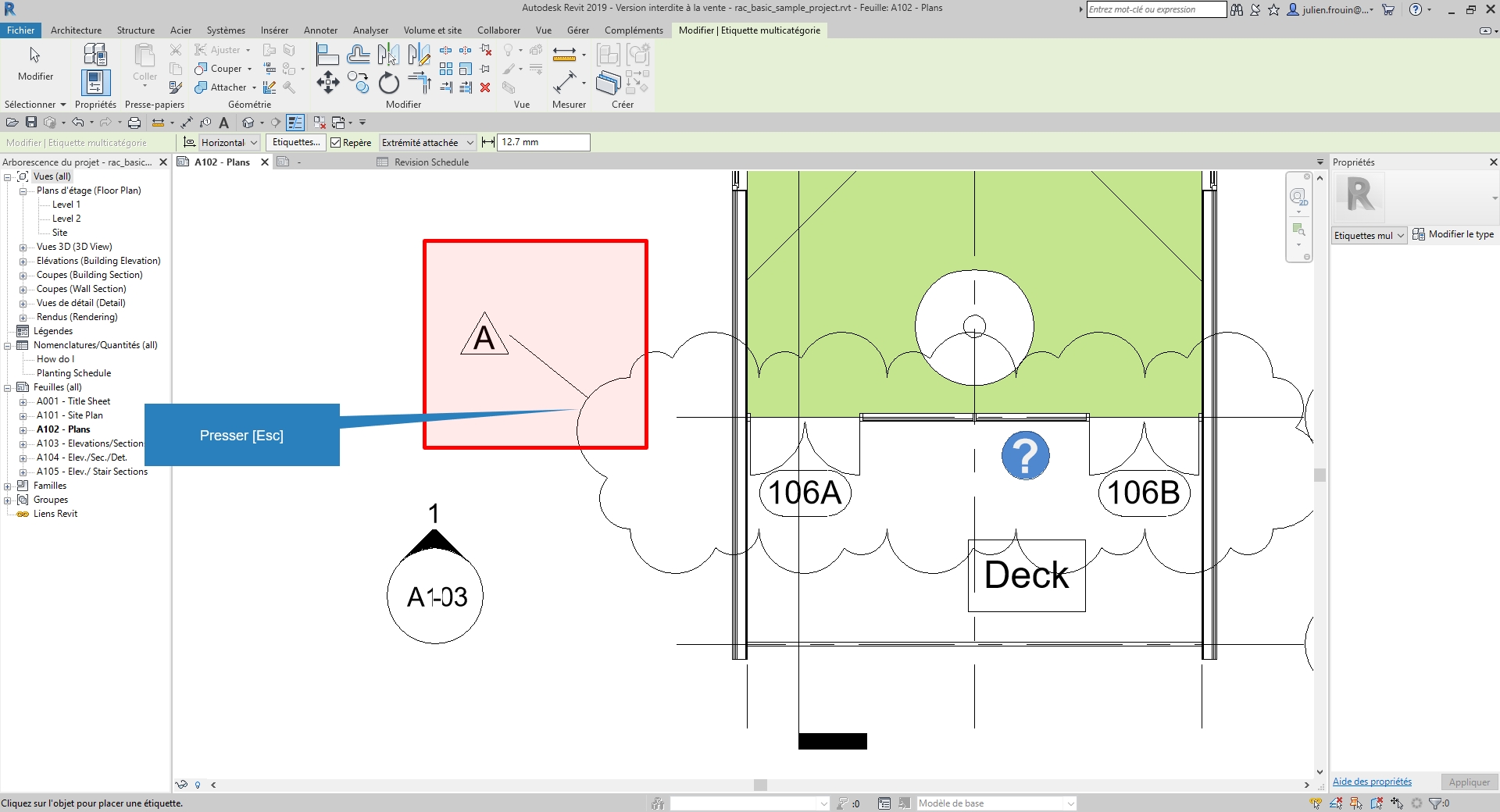

Indices de révisions sur feuilles livrablesApprochons nous du nuage puis placer l’étiquette.

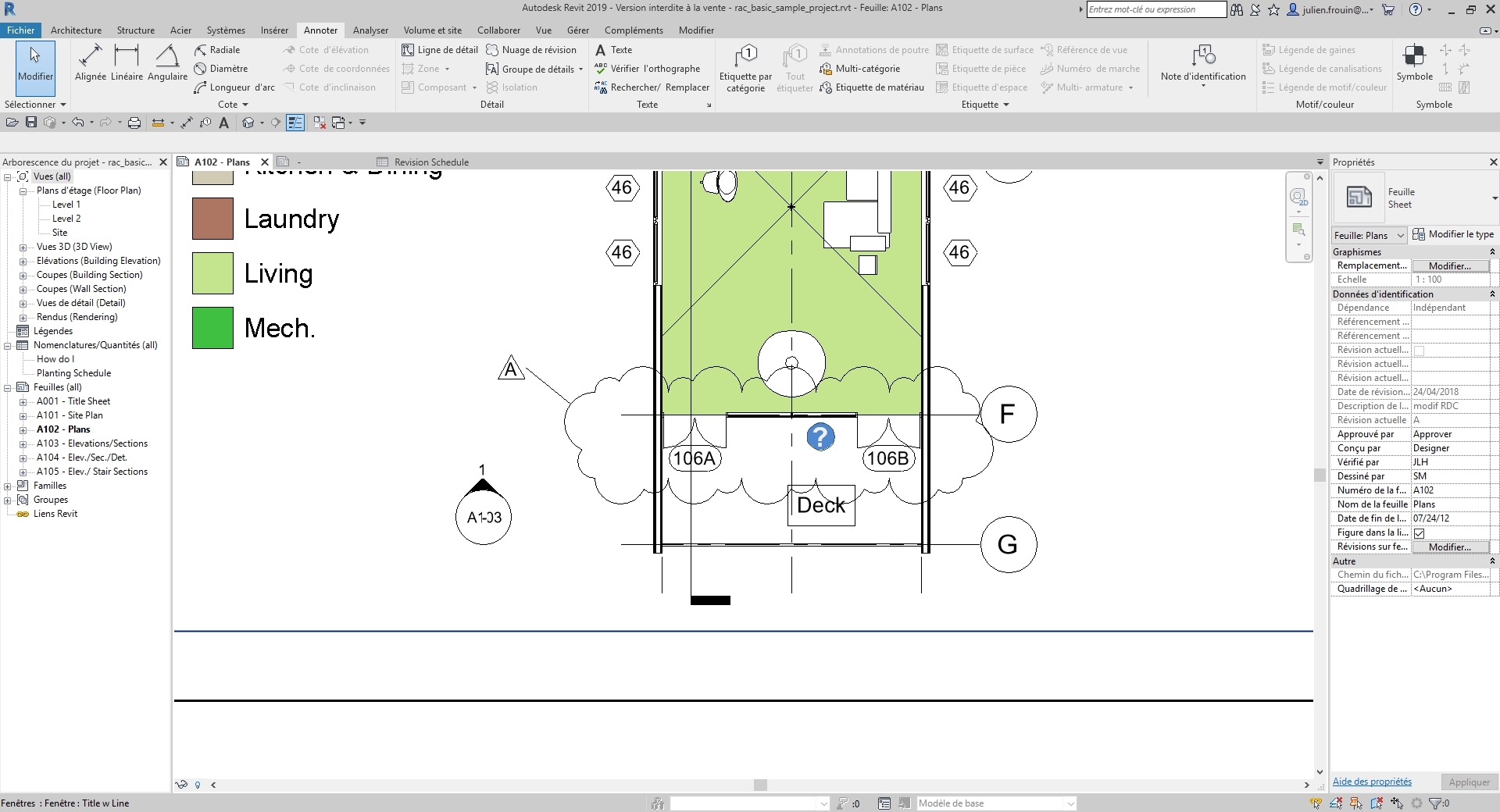

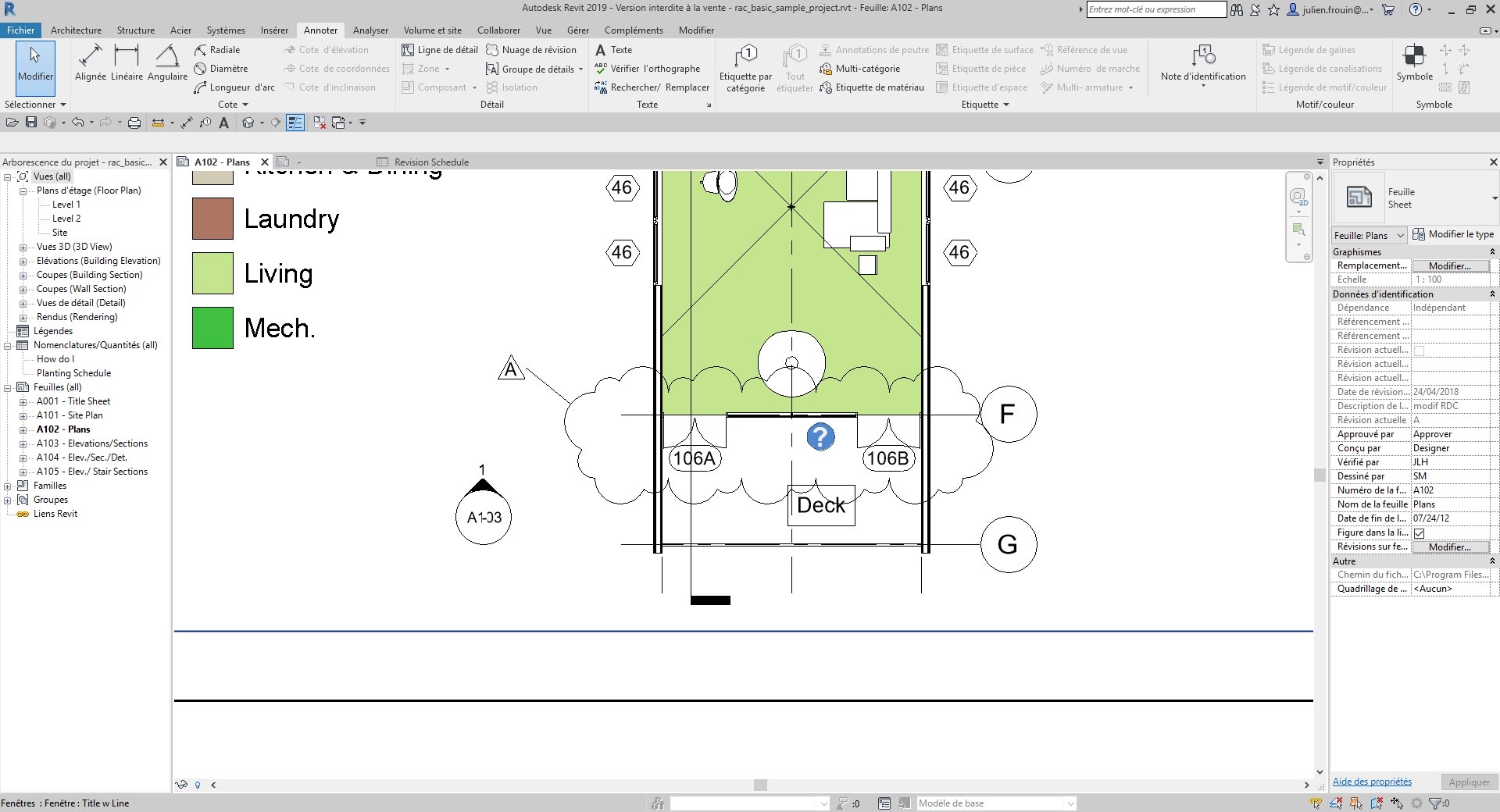

Indices de révisions sur feuilles livrablesÇa y est notre révision est opérationnelle,

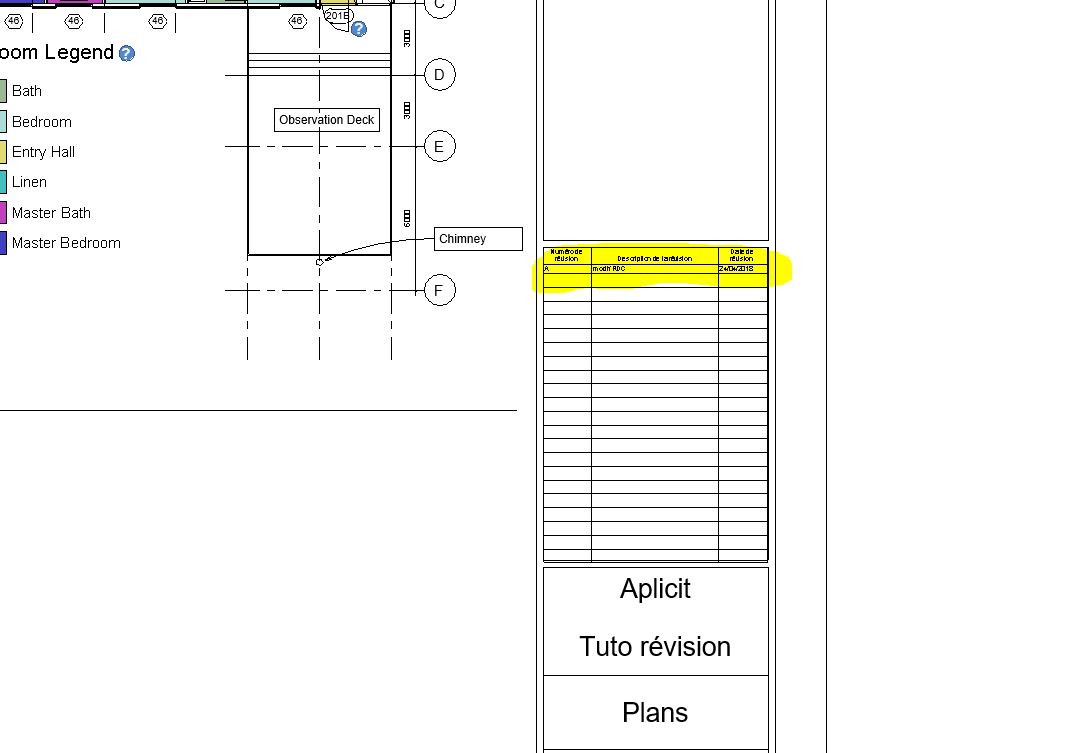

Indices de révisions sur feuilles livrableset la nomenclature reprend bien les champs inscris dans la révision.

Indices de révisions sur feuilles livrablesMerci Revit !

et a bientôt avec notre équipe de blogueur sur Aplicit.com

Ces articles peuvent vous intéresser :

  La conception architecturale est un processus complexe qui nécessite [...]

Aplicit vous épaule dans tous les métiers
du Bâtiment et de la Construction

One Comment

  1. seb 18 septembre 2020 at 11h00 - Reply

    Passer par l’onglet Vue pour acceder au tableau des révisions, ca va plus vite.
    Sinon, il vaut mieux traiter les indices par feuilles et non par projet, sinon, vous allez vous retrouver avec de numéros d’indices incohérents sur vos feuilles.

    Hate qu’il fasse une maj malgré tout car la gestion de tous les indices de toutes les feuilles se fait au même endroit, tout est mélangé, on a vite fait de se perdre quand il y a beaucoup de feuilles a gérer.
