Check Intigrity

Inventor Body Integrity Check Tool CTRL+F7

Depuis Inventor 2015, Il est possible de vérifier l’intégrité des données suite à une conversion ou import STEP ou Fichier Natif .

En tapant simultanément les touches suivantes : <CTRL> et <F7>

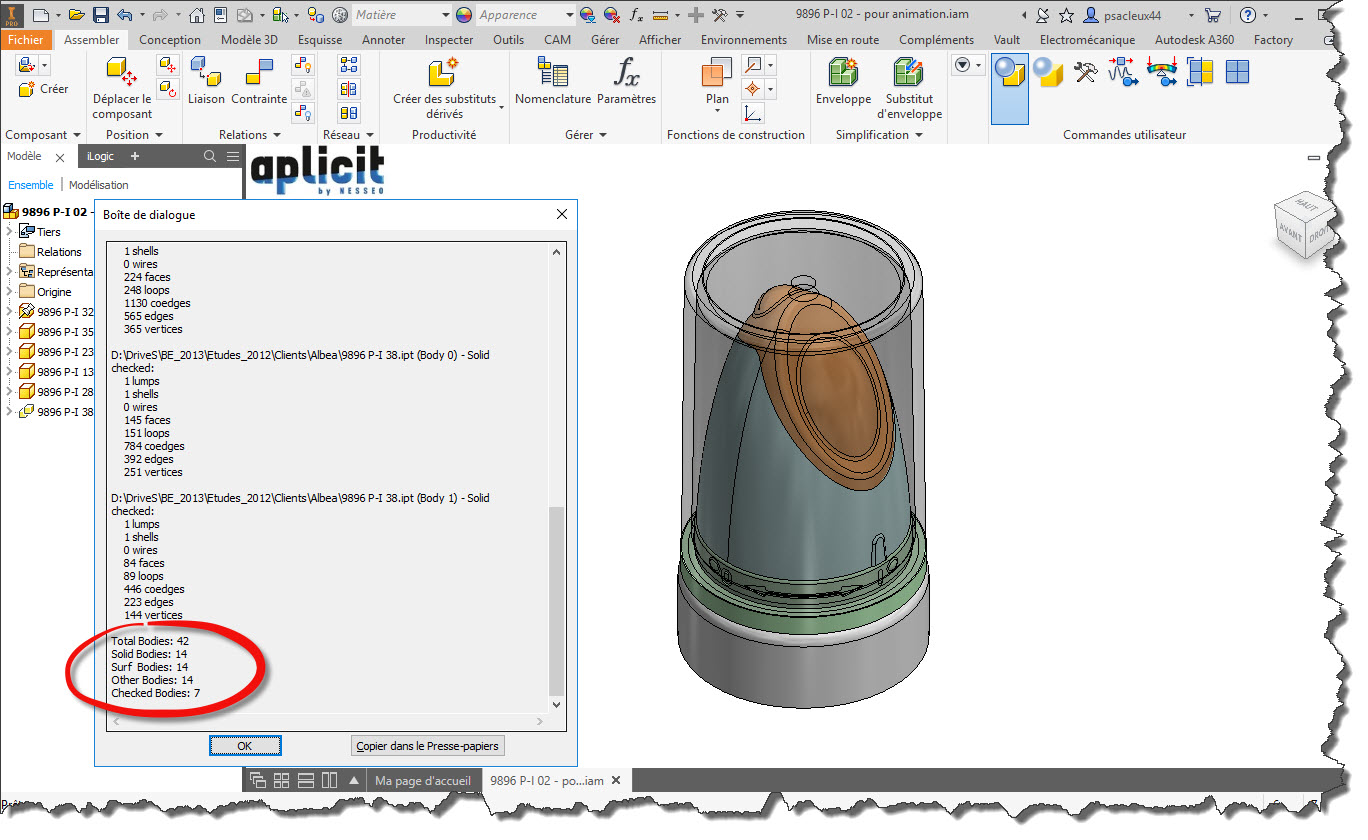

Une boîte de dialogue vous renseignera des éventuelles erreurs sur les composants de l’assemblage ou sur les différents corps d’une pièce.

Check Integrity 02

Check Integrity 01

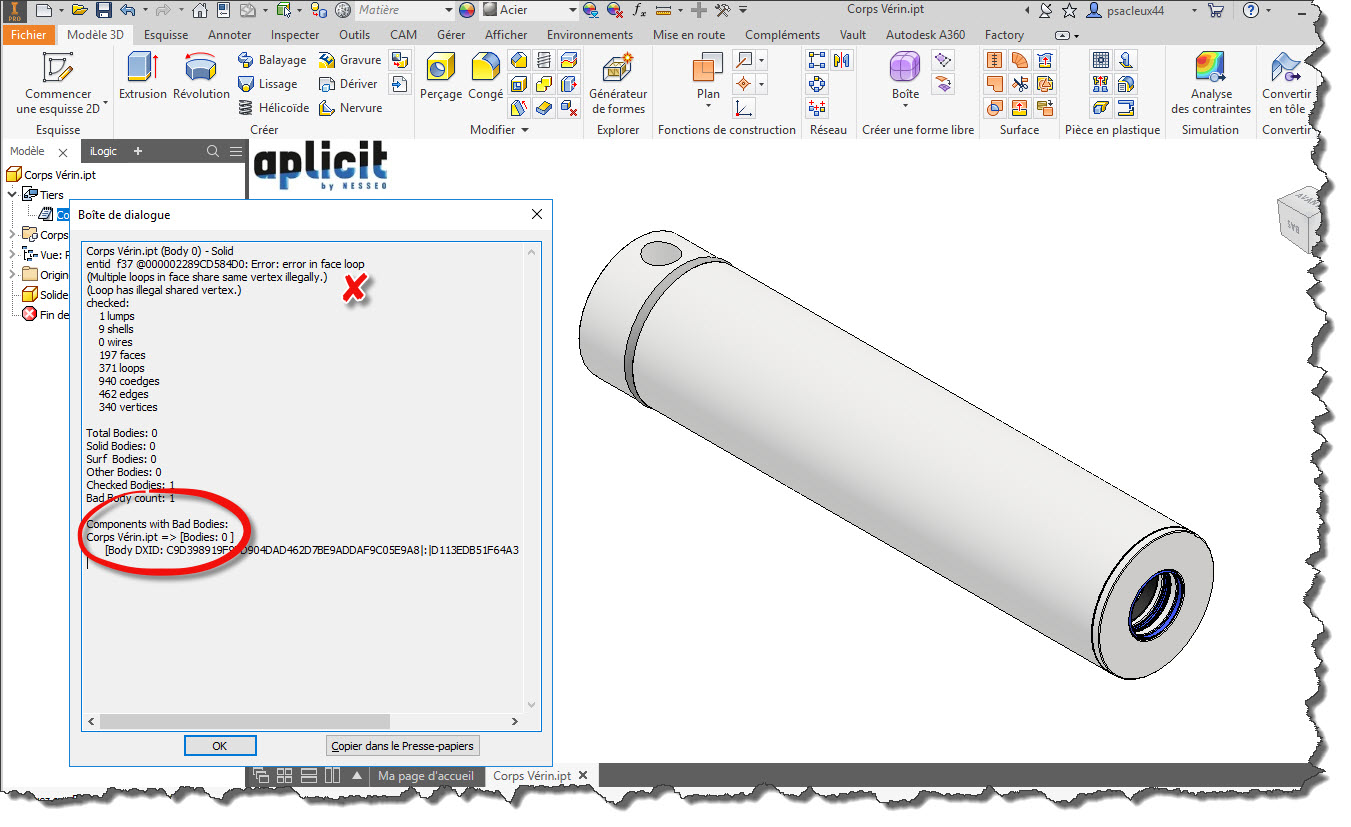

Dans certains cas, il peut y avoir des erreurs comme ici …

Check Integrity 03

Si nécessaire, dans ce cas il faut copier le corps dans le dossier de Construction afin de l’analyser et de le corriger.

A l’aide des fonctions du ruban Inventor ou bouton droit souris.

Check Integrity 04

Check Integrity 05

Le contrôle qualité signale une erreur…

Dans ce cas nous allons Découdre le Solide afin d’avoir une surface composite …

Check Integrity 06



Check Integrity 07

Refaire un Contrôle qualité

Check Integrity 08

Sur le problème d’orientation, réajuster le corps avec une tolérance d 0.1 mm (par exemple).

Check Integrity 09

Ensuite Coudre les surfaces afin d’obtenir de nouveau un corps Solide.

Check Integrity 10

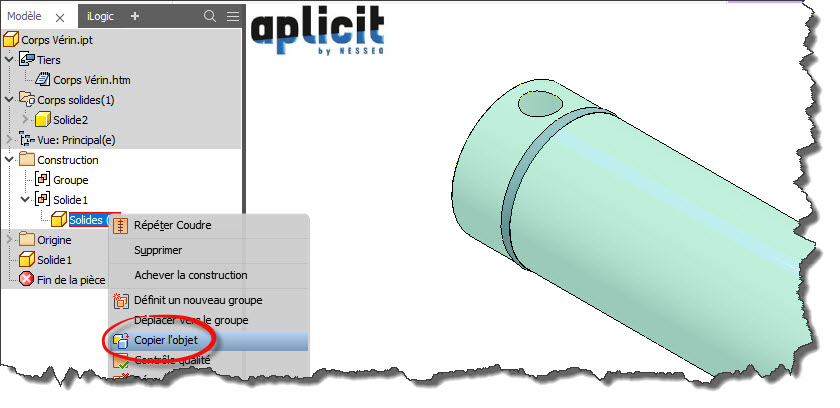

Une fois le corps Solide obtenu, il suffit de Copier l’objet dans l’environnement du modèle.

Check Integrity 11

Avec les Options suivantes :

Check Integrity 12

Achever la Construction (Icône depuis le Ruban)

Il faut supprimer dans le Navigateur le nœud Construction vide et inutile et la Fonction Solide1 inutile.

Check Integrity 13

Refaire <CTRL> et <F7> afin de vérifier l’intégrité du Corps Solide.

Check Integrity 14
