Les familles dans les iFonctions : un gain de temps et de flexibilité

Autodesk Inventor est reconnu pour ses capacités avancées en modélisation paramétrique, permettant aux ingénieurs de concevoir des pièces et des assemblages complexes avec une grande flexibilité. Parmi ses fonctionnalités les plus puissantes figure l’ iFonction, qui permet de standardiser et de réutiliser des géométries dans différents contextes. Mais saviez-vous qu’il est également possible de créer des familles de composants directement à partir d’une iFonction ? Cette approche offre un gain de temps considérable et une meilleure gestion des variantes de pièces.

Qu'est qu'une iFonction ?

Une iFonction est une fonction personnalisée que l’on peut insérer dans une pièce Inventor, basée sur un tableau de paramètres. Elle permet de générer automatiquement des géométries en fonction de valeurs définies, comme des diamètres, des longueurs ou des types de filetage.

Vous pouvez consulter cet article pour la création d'une iFonction: Création d'une iFonction

Comment créer une famille ?

La création de familles dans une iFonction repose sur l’utilisation d’un fichier Excel ou d’un tableau intégré, dans lequel chaque ligne représente une variante de la pièce. Par exemple, une vis peut exister en plusieurs longueurs, diamètres et types de tête. Plutôt que de créer chaque version manuellement, on définit une seule iFonction avec toutes les variantes.

Dans cet exemple, la iFonction reprend une esquisse permettant de changer de type de profil ACIER (IPE, HEA, ...)

Les étapes clés :

1.Définir tous les paramètres utiles dans la pièce Inventor (Esquisses).

N'hésitez pas à renommer les différents paramètres avec les mêmes noms donnés dans les documentations fournisseurs. Ainsi, la modification de la famille sera plus facile, notamment par une personne tierce.

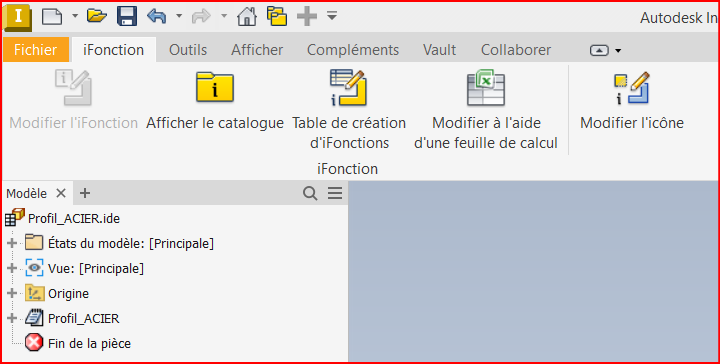

2.Créé (Enregistrer) la iFonction (Onglet: GÉRER).

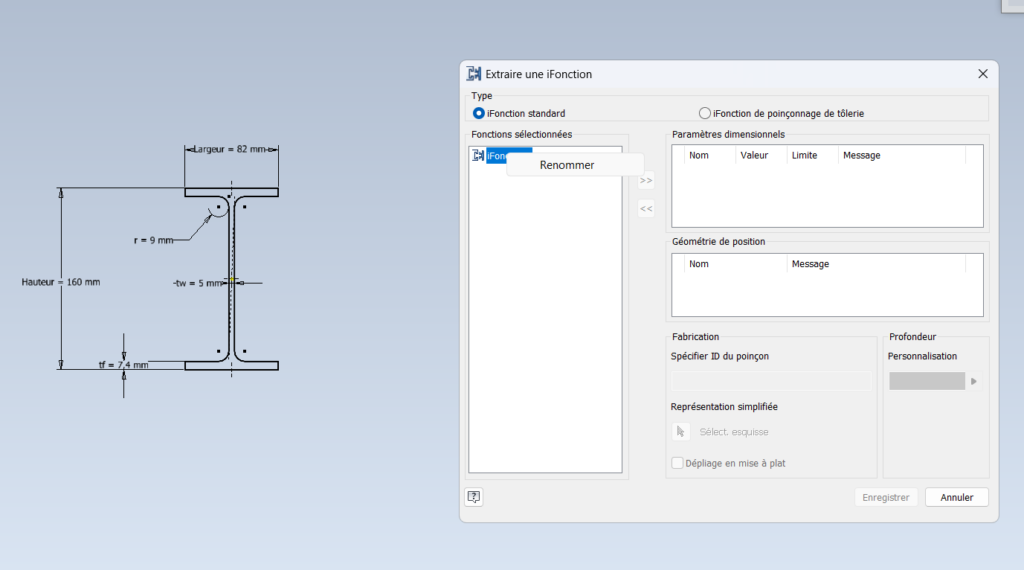

Pensez à renommer la iFonction dans le navigateur de création (La iFonction, lors de ses futures utilisations portera ainsi un nom spécifique)

Ensuite, passez par OUVRIR pour créer / modifier la famille dans la iFonction.

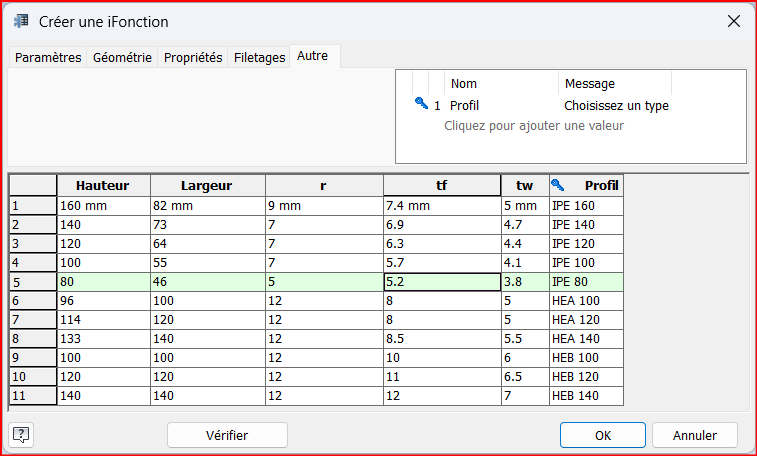

3.Créer un tableau de données (Interne / Excel) avec les différentes configurations.

Dans l'onglet AUTRE, créé une propriété "Type" (ou autre) et actionner la clé. Ainsi, lors de son utilisation, seul le paramètre "Type" vous sera demandé et une liste de sélection apparaitra.

4.Insérer l’ iFonction dans une nouvelle pièce et choisir la variante souhaitée.

Cette méthode est particulièrement utile pour les composants standards comme les différents profils du commerce (ACIER, ALU, ...), les entretoises, les douilles ou les éléments de guidage.

La création de familles via une iFonction dans Autodesk Inventor est une solution élégante pour gérer les variantes de pièces tout en conservant une structure de conception claire et réutilisable. Elle permet de standardiser les processus, réduire les erreurs et accélérer la modélisation. Pour les ingénieurs d’application, c’est un levier puissant pour optimiser les bibliothèques de composants et améliorer la cohérence des projets.
