La dernière version d’Archicad propose une nouvelle fonctionnalité de positionnement très pratique : les guides de distance.
A noter que cette fonctionnalité existe depuis longtemps sur Revit…

Présents dans la version 27, ils n’étaient cependant disponibles que dans les fonctions expérimentales du menu environnement de travail.

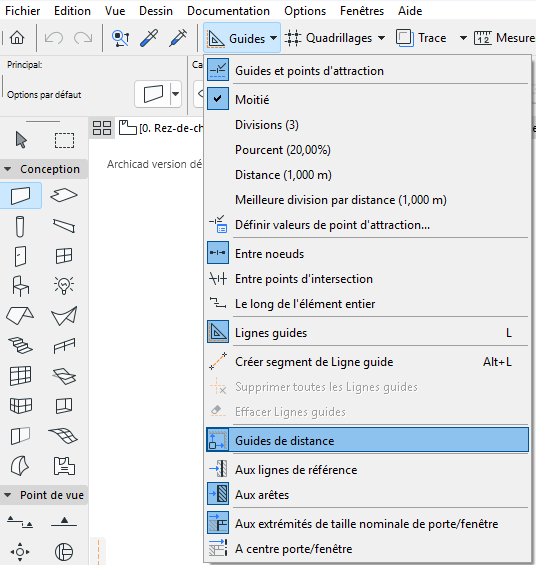

Désormais, les guides de distance sont disponibles, en natif, dans la barre d’outils standards de la version 28.

Les éléments pris en compte sont les suivants :
-les murs (2 options d’accrochage possibles : à la ligne de référence ou aux arêtes des murs)
-les portes et fenêtres : (2 options d’accrochage possibles : aux extrémités ou au centre)
-les poutres
-les poteaux
-les percements
-les objets.

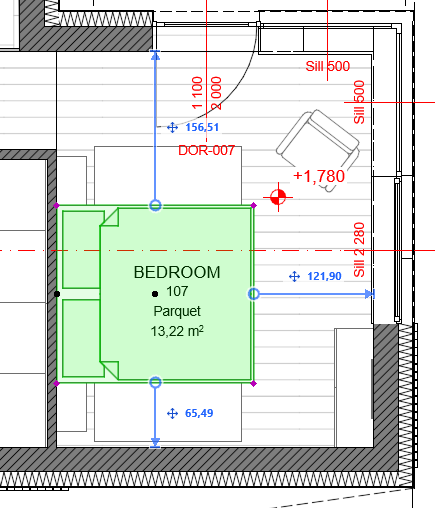

Les guides de distance apparaissent à la sélection ou au placement d’un objet.

Comment utiliser les guides de distance ?
Il suffit de modifier la valeur de la cote pour déplacer un élément ou ajuster la valeur longitudinale pour étirer ou rétrécir un mur/une poutre. Utiliser la touche TAB pour passer à l’inspecteur suivant.

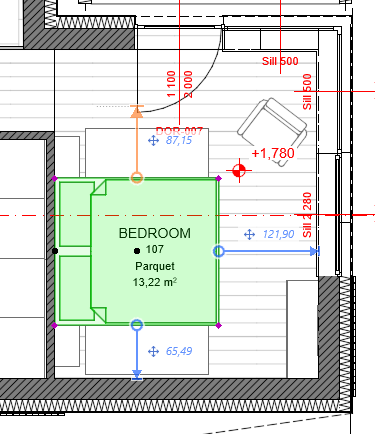

Il est également possible de déplacer le point d’accroche du guide pour le placer sur un élément qui nous est plus utile (la pointe de flèche devient alors blanche puis orange). A savoir que les guides vont s’accrocher sur des éléments différents selon que l’on zoome ou dézoome.
