L’origine interne, le point de base projet et le point de topographie

Ou comment bien commencer une modélisation dans Revit.

Assurez-vous que l’origine interne de Revit est bien confondu avec le point de bas projet et le point de topographie avant de commencer un nouveau projet. Ce prérequis vous assure le bon comportement de votre fichier si vous voulez le lier avec un autre logiciel ultérieurement.

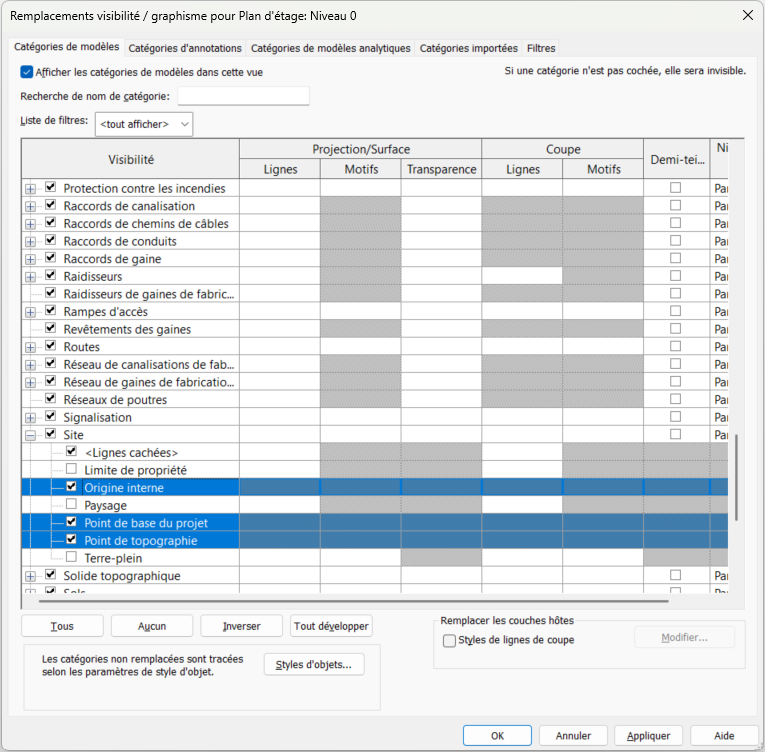

Pour réaliser cette opération il vous suffit d’afficher les 3 points dans la vue du niveau 0 (dès lors que votre plage de vue vous le permet bien entendu, si ce n’est pas le cas modifier votre plage de vue afin de les rendre visible).

Détails des points :

Origine interne                                                                                            Point de base projet                                                                                        Point de topographie

Nota : Si vous partez d’un gabarit Revit ces 3 points sont déjà confondus et ont des valeurs nulles.

• Origine interne : ce point est inamovible et vous ne pouvez l’afficher qu’à titre indicatif.
• Point de topographie : ce point peut être déplacer. Il est généralement positionné sur un point remarquable du site sur lequel se trouve votre projet. (Clou arpentage ou borne définissant une limite de propriété).
• Point de base projet : ce point peut également être déplacé mais pour les raisons évoquées précédemment il est préférable de le laisser à sa place initiale et lui "Spécifier les coordonnées du point".

Quelques soit le géoréférencement de votre projet assurez-vous que le point de base projet reste confondu avec l’origine interne de Revit.

Voilà, vous pouvez commencer votre modélisation.

Sébastien D.
