Moldflow : Comment exporter la contre déformée en fichier .step ?
Il est possible dans Moldflow d’exporter directement la contre déformée calculée par le solveur warp en fichier .step ou .sat. (ou la déformée)

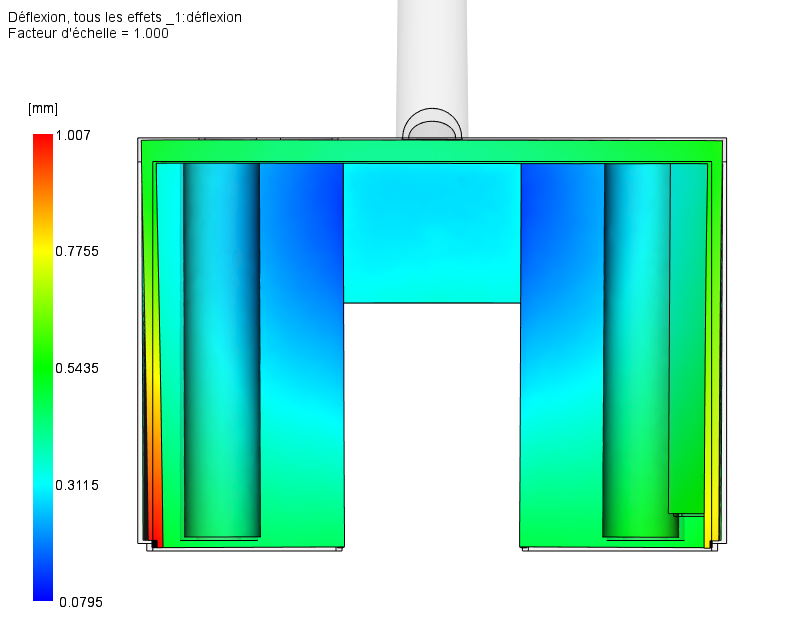

Pour cela il suffit d’afficher votre résultat concernant la déformation globale de votre pièce :

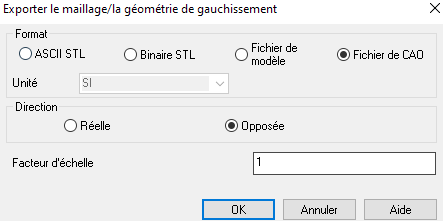

Puis vous pouvez directement exporter la forme de gauchissement (déformée ou contre déformée)

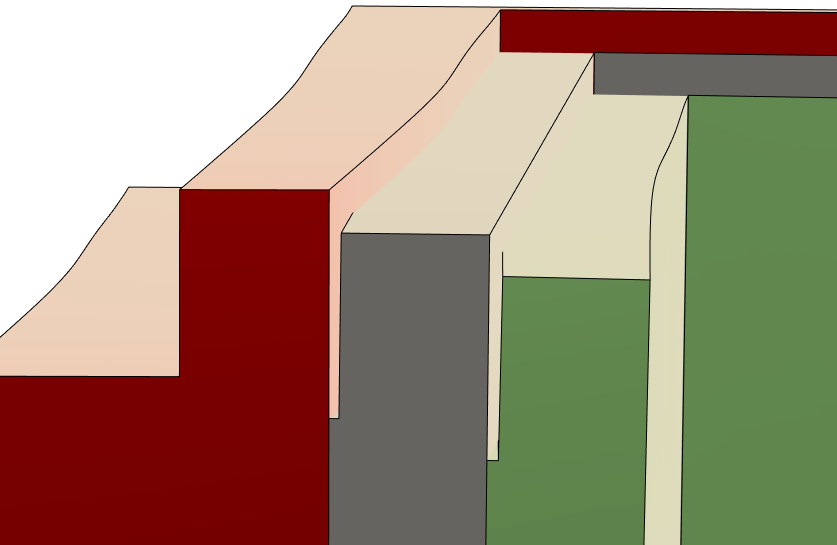

Le résultat est un fichier .step directement exploitable :
Pièce grise = CAO initiale théorique
Pièce rouge = contre déformée
Pièce verte = déformée
