MoldFlow/Fusion : Comment créér un insert?

A partir d’une pièce, il est possible de créer un insert dans Fusion puis réintégrer celui-ci dans Moldflow.

Pour se faire, il faut :

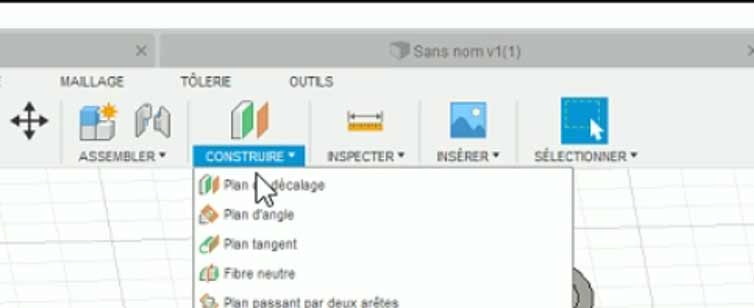

  • Créer un plan de décalage qui servira de base à l’insert :

moldflow fusion insert

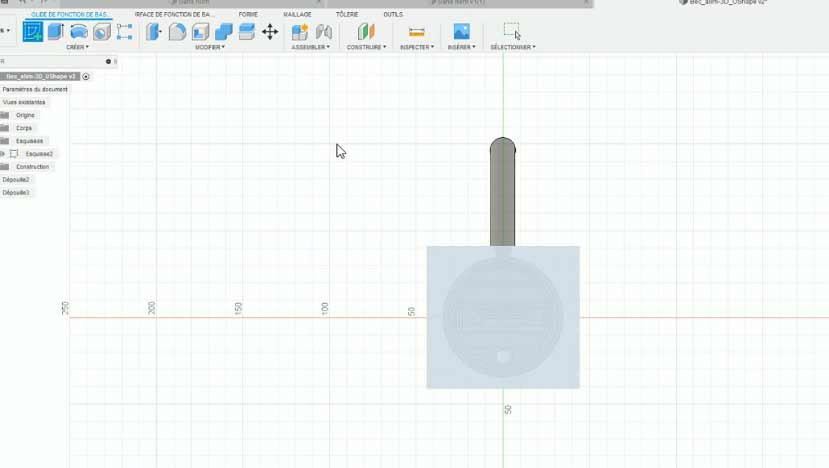

  • Créer une esquisse sur ce plan :

moldflow fusion insert

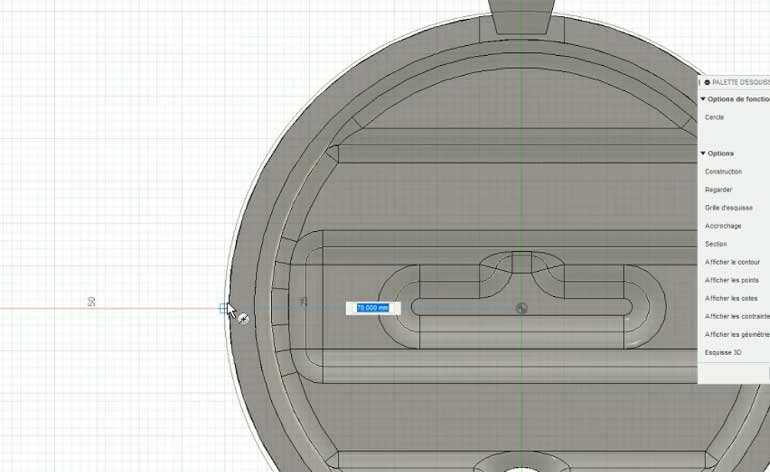

  • Définir une forme de base, ici un cylindre :

moldflow fusion insert

  • A partir de cette esquisse, créer un cylindre :

moldflow fusion insert

  • Puis faire un booléen de ce cylindre en sélectionnant le nouveau corps comme cible, la pièce comme outils. Il faut sélectionner une opération de coupe et bien cocher garder les outils :

MoldflowFusionInsert5

  • Une fois cette opération faite, il faut faire le tri dans les corps présents pour ne garder que la partie qui est utile :

moldflow fusion insert

  • Enfin, supprimer le reste pour ne garder que la pièce et l’insert :

moldflow fusion insert

  • Il est éventuellement possible de faire les trous pour la régulation :

MoldflowFusionInsert8

Vous pouvez retrouver la vidéo de la démarche ici : https://knowledge.autodesk.com/community/screencast/771684ab-583e-47a0-a338-2720dfa06f52
