Revit – Mur avec fruit ou contre-fruit
Revit - Mur avec fruit ou contre-fruit
Lors de vos projets sur Revit, il vous est parfois arrivé de modéliser des anciennes bâtisses, avec des murs dont l’épaisseur varie avec la hauteur.
C’est souvent le cas des anciens murs de pierres, dans les maisons paysannes, ou plus communément pour les murs de soutènement.
 |
 |
En architecture, cette variation d’épaisseur s’appelle le « fruit d’un mur ».
Cela désigne la diminution de l’épaisseur du mur au fur et à mesure de sa hauteur
« Le fruit est la valeur de l’obliquité de la face extérieure d’un mur » (*)
(*) Nous verrons que Revit permets de modifier l’obliquité des deux faces du mur (intérieure et extérieure)
 |
 |
QUELQUES RAPPELS :

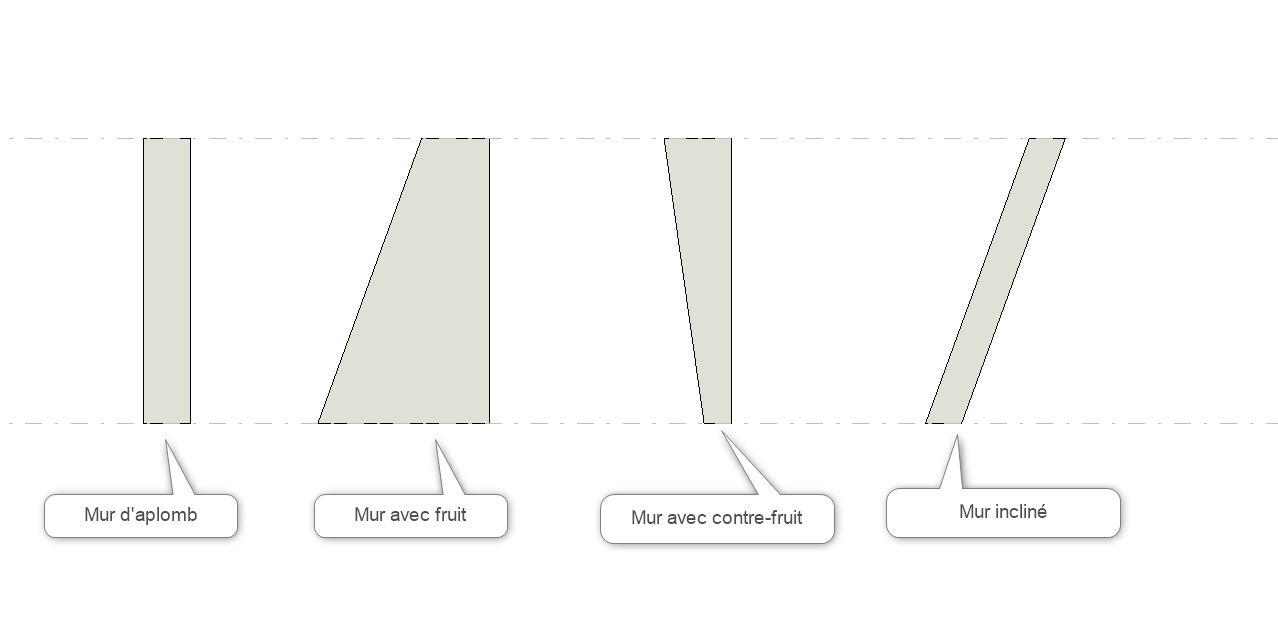

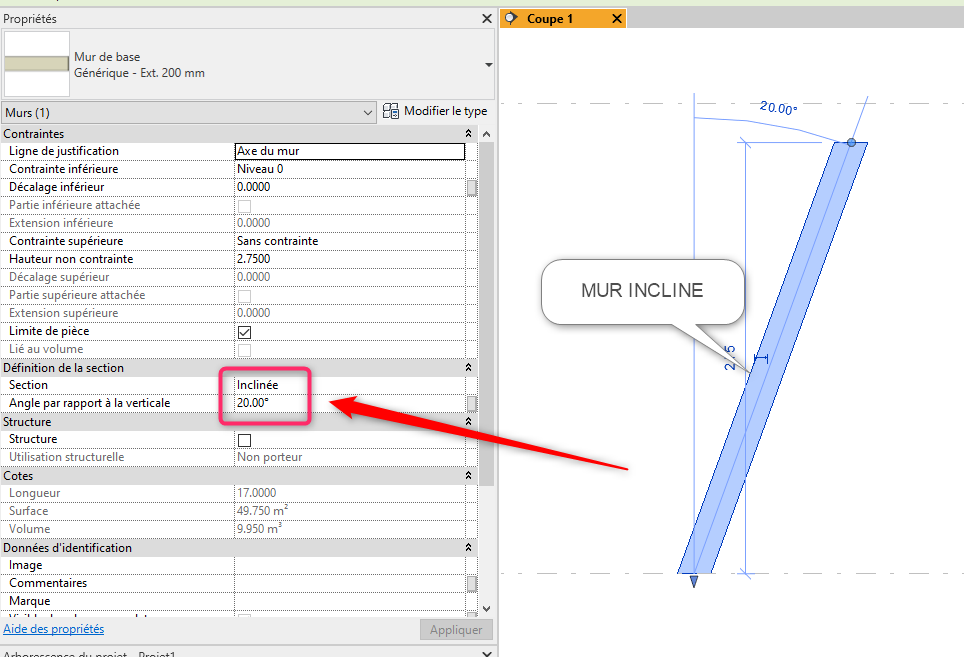

Attention ! , un mur avec fruit est différent d’un mur incliné : Un mur incliné est un mur "d’épaisseur constante", qui possède une inclinaison
Alors qu’un "mur avec fruit" possède une épaisseur variable.
La valeur du fruit s’établit comme celle d’une pente, mais par rapport à la verticale
Un mur vertical a un fruit nul Un parement avec une inclinaison de 45° possède un fruit de 1 |
Comment modéliser un « mur avec fruit » avec REVIT »
Pour modéliser un mur avec fruit sur Revit, vous devez aller dans les propriétés du mur :
« Définition de la Section »
Et choisir dans le menu déroulant de la Section : « Trapézoïdal »
Vous risquez cependant d’avoir le message suivant :
En effet, comme expliqué précédemment, un tel mur possède une épaisseur variable.
Revit vous demande donc de définir dans les propriétés du mur quelle est la couche du mur dont l’épaisseur doit varier.
Allez dans les propriétés de type du mur

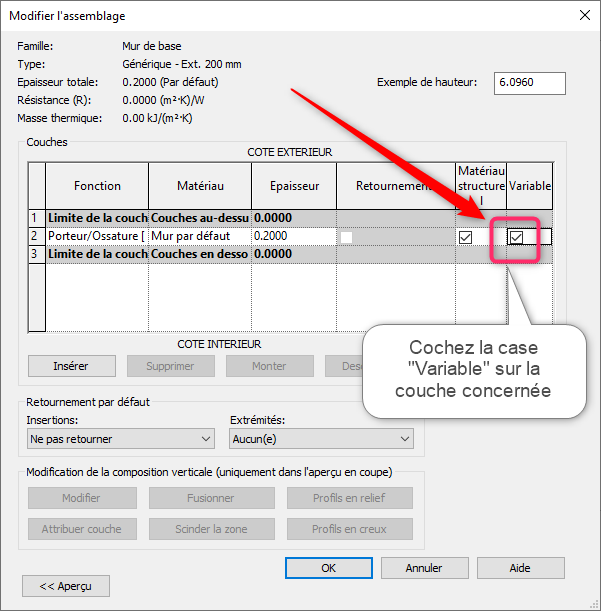

Et modifiez la structure du mur

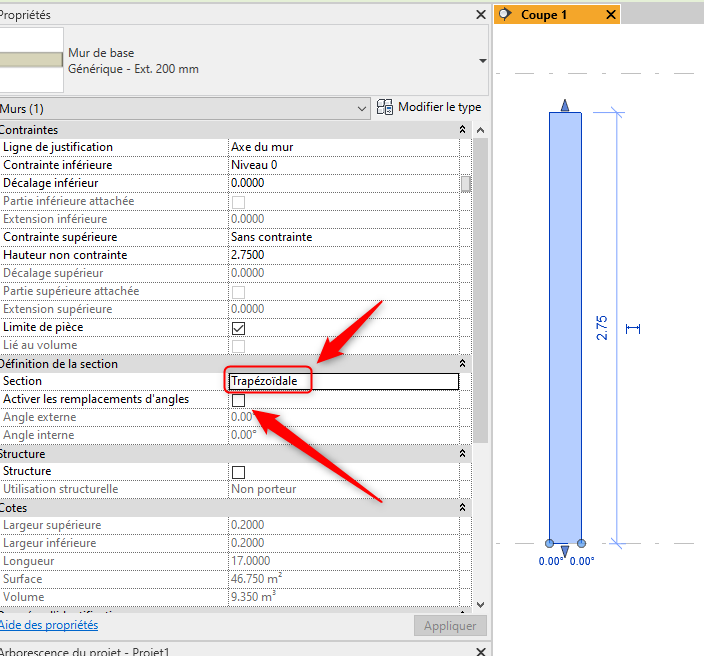

Re vit accepte à présent la sélection de Section « Trapézoïdale
Et vous permets également de choisir les angles d’inclinaison des parements (en cochant la case « Activer les remplacements d’angles »).

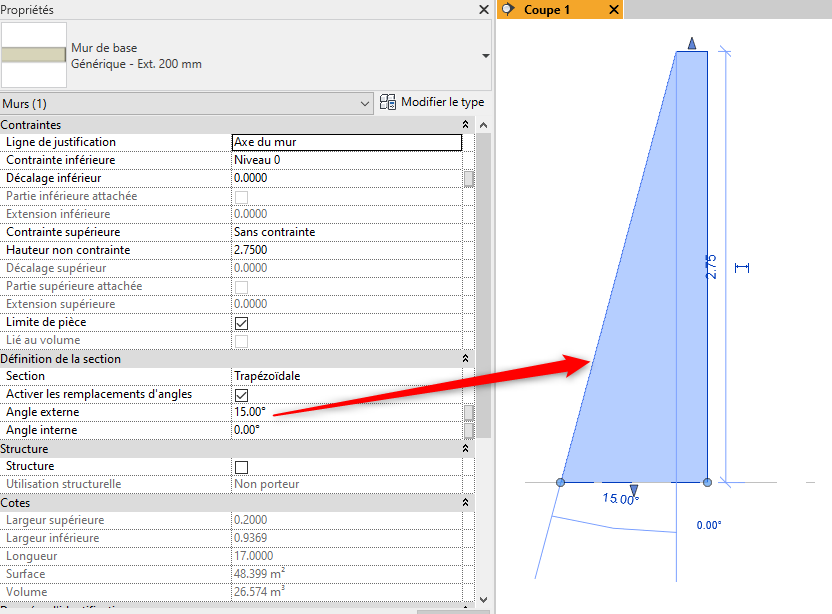

Par exemple une inclinaison de 15° sur le parement extérieur

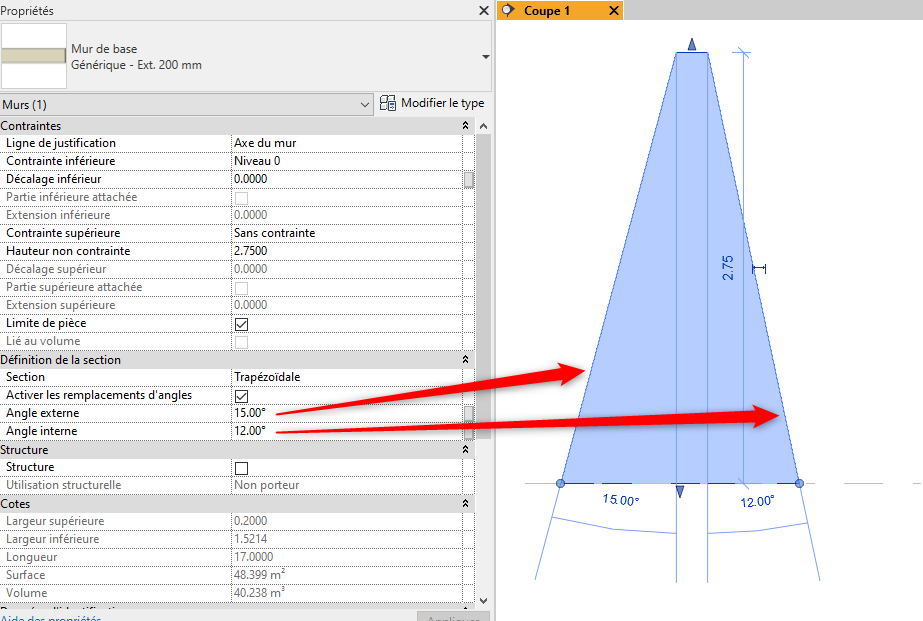

Et également 10° sur le parement intérieur
Mur avec contre-fruit
Le contre-fruit est l’obliquité inverse : Le sommet est en surplomb de la ligne de base
Pour dessiner un mur avec contre-fruit, le principe est le même.
Il vous faut simplement s’assurer que l’épaisseur du mur est suffisante pour que Revit accepte ces valeurs d’angle négatives
Au risque d’avoir ce message d’erreur :

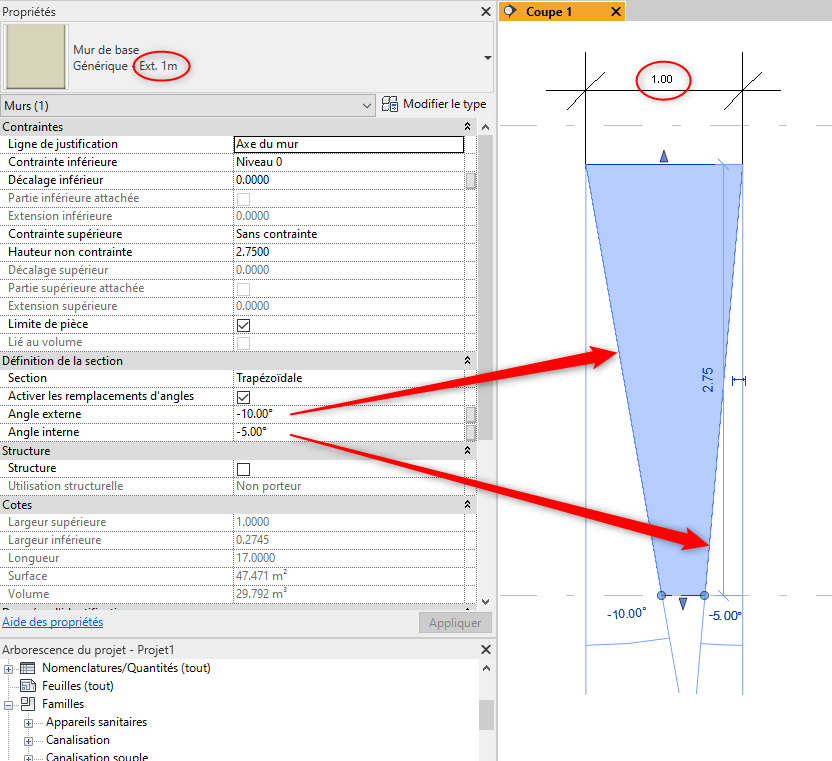

Utilisez un mur d’épaisseur suffisante pour autoriser les valeurs d'inclinaison souhaitées :
Voilà, Aplicit vous souhaite de très bonnes fêtes de fin d’année 😉
A l’année prochaine sur notre Blog Aplicit !
