INVENTOR Norme ISO (par défaut) pour les Perçages et Filetages

  • Dans un fichier pièce (.ipt) :

INVENTOR Norme ISO

Dans la fonction « Perçage » lorsque l’on sélectionne « Perçage taraudé« , le type de taraudage est « Taraudages de vis unifiés AINSI« .

INVENTOR Norme ISO INVENTOR Norme ISO

Hors je voudrais que le type de taraudage soit « Profil métrique ISO« .

Il en est de même pour le « Perçage de dégagement« , le type de taraudage est « Taraudages de vis unifiés AINSI »

INVENTOR Norme ISO

Et nous voulons la Norme « ISO »

INVENTOR Norme ISO

Dans la Fonction « Filetage » même comportement c’est le Type « Taraudages de vis unifiés AINSI« .

Pour règler la Norme ISO par défaut dans ces différentes Fonctions il faut :

Editer les fichiers Thread.xls et Clearance.xls

Soit dans le dossier <Installdir> de l’application (voir le responsable CAO)

cela peut être si l’installation a été faite par défaut

C:\Users\Public\Documents\Autodesk\Inventor 2011\Design Data

C:\Users\Public\Documents\Autodesk\Inventor 2012\Design Data

C:\Users\Public\Documents\Autodesk\Inventor 201X\Design Data\XLS\fr-FR (depuis 2013-2014-2015-2016-2017)

Sinon vérifier dans les « Options d’application » ou encore au niveau de votre fichier projet courant (.ipj)

Ici le Fichier Thread.xls

INVENTOR Norme ISO

Dans La feuille ANSI Unified Screw Threads qui est l’onglet par défaut dans la fonction « Perçage »

Dans la case D1 de la feuille remplacer la valeur Sort Order -1 par Sort Order -3

INVENTOR Norme ISO

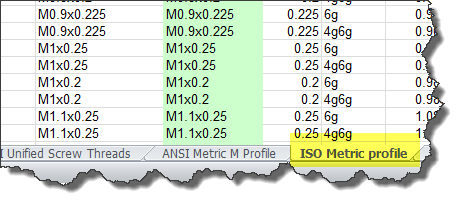

Dans la feuille ISO Metric profile

Dans la case D1 de la feuille remplacer la valeur Sort Order -3 par Sort Order -1 ainsi la norme ISO sera par défaut.

INVENTOR Norme ISO

INVENTOR Norme ISO

Ici le Fichier Clearence.xls

INVENTOR Norme ISO

INVENTOR Norme ISO

Dans la case B1 de la feuille remplacer la valeur Sort Order -1 par Sort Order -4.

INVENTOR Norme ISO

INVENTOR Norme ISO

Dans la case B1 de la feuille remplacer la valeur Sort Order -4 par Sort Order -1 ainsi la norme ISO sera par défaut.

INVENTOR Norme ISO

Vous pouvez aussi déplacer les lignes 69 à 92 (Vis a six pans creux) de la feuille ISO,

si celles-ci sont les Vis que vous voulez par défaut et les placer en début de liste.

INVENTOR Norme ISO

La modification des Fichiers Excel se fait quand Autodesk Inventor n’est pas lancé.

Au lancement d’Inventor les fichiers XLS seront relus et vous obtiendrez la Norme ISO par défaut.
