 Les plages de vue REVIT

Il est essentiel de pouvoir contrôler finement les graphismes dans une vue dans un projet. Pour les vues en plan, REVIT permet de régler ce que l’on voit avec « les plages de vue ».
Cependant, il peut s’avérer difficile d’appréhender cet outil dans ses subtilités.
Dans cet article a pour but de synthétiser son fonctionnement.

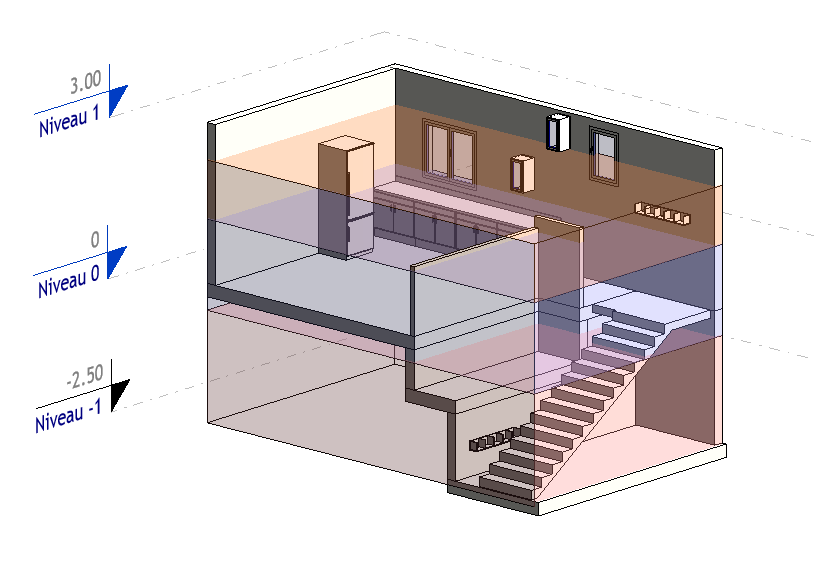

Prenons en exemple cette vue 3D :

2020-09-29_14h43_53

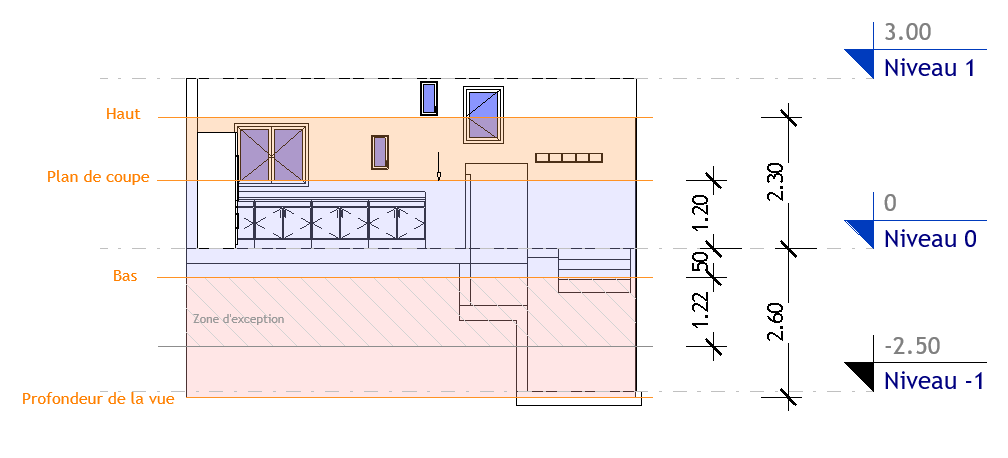

Cas de la vue en plan dirigée vers le bas (plan d’étage) :

Les couleurs représentent les différents espaces de représentation de la plage de vue correspondante :

2020-09-29_14h46_412020-09-29_14h47_15

Le niveau associé est le niveau de référence de la vue active. Pour le plan de coupe c’est obligatoirement le niveau associé qui lui est attribué.
En revanche, pour les autres on peut les associer à un autre niveau. Ainsi, la profondeur de vue peut être associée au niveau -1.
Attention, les plans (Haut, plan de coupe, Bas, Profondeur de la vue) doivent impérativement être placé dans cet ordre ; le niveau de « plan de coupe » ne peut être au-dessus du « Haut » par exemple.
Le décalage, lui, représente la position du plan par rapport au niveau de référence qui lui est imputé. Dans cet exemple, le plan de coupe est situé à 1.20m au-dessus du niveau 0.

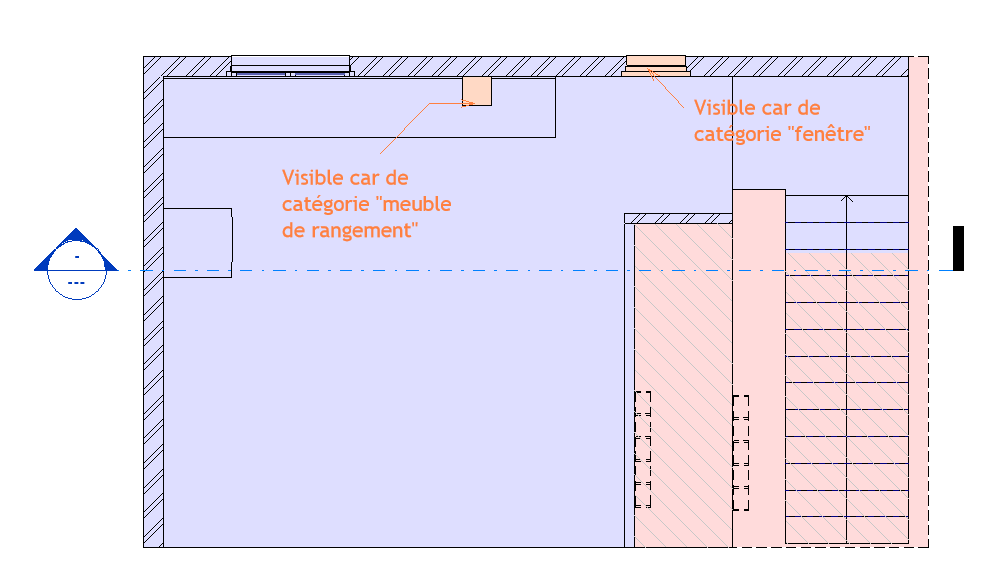

Une fois les plans réglés, ils forment 3 zones de visualisation des objets :

  • La bleue (entre le plan de coupe et le bas) : Permet de voir les familles normalement dans cet intervalle.
  • La orange (entre le plan de coupe et le haut) : ne voit que les familles de catégorie fenêtre, meuble de rangement ou modèle générique en vue de dessus sauf si un fond de plan chevauche cette zone.
  • La rose (entre le bas et la profondeur de vue) : Permet de voir les familles dans cet intervalle mais avec le style de ligne <Profondeur de la vue> depuis 2020 (antérieurement style de ligne <Au-delà>)

2020-10-05_14h32_512020-09-29_16h55_45

Il existe cependant des exceptions à ces règles :

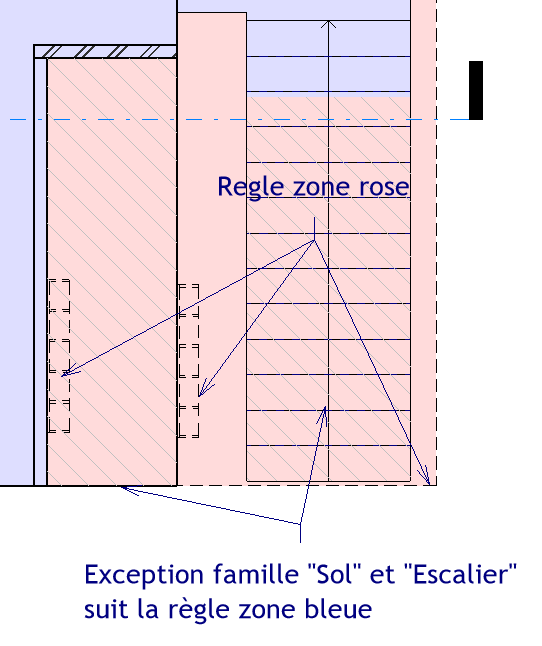

  • Les éléments sols, planchers, escaliers et rampes d’accès situés sous le plan « Bas » et jusqu’à 1,22 mètre (Zone d’exception) sont affiché normalement. Comme on peut le voir sur l’exemple, le sol à -1.00m du niveau 0 est représenté normalement alors que celui à -2.55m suit bien la règle de la zone rose. Les mobiliers situés dans la zone rose suivent bien la règle prévue.

2020-09-29_16h55_02

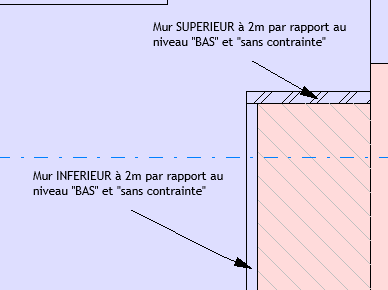

  • Les murs avec comme contrainte supérieure « sans contrainte » et de moins de 2 mètres de haut par rapport au plan « Bas » ne sont pas représentés comme coupés.

2020-09-29_17h05_21    2020-09-29_17h08_38

  • Certaines catégories ne sont pas coupées mais représentées en vue de face projetée même si le plan de coupe passe à travers.
    Exemple : un équipement spécialisé  (le réfrigérateur)

2020-09-29_17h13_202020-09-29_17h14_04

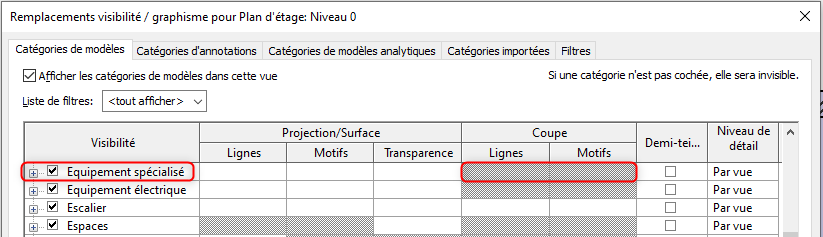

Les catégories qui ne seront pas coupées par un plan de coupe sont celles dont les cases de la « coupe » sont grisées dans le tableau de visibilité/graphisme.

2020-09-29_17h17_15

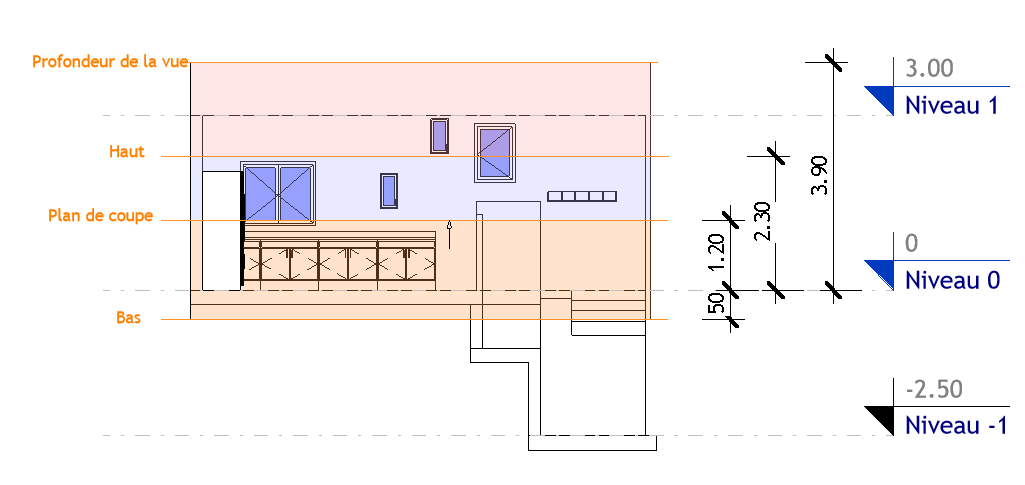

Cas de la vue en plan dirigée vers le haut (Plan de plafond) :

2020-09-29_17h27_11

On note ici que la profondeur de vue est passée en haut.

  • La bleue (entre le plan de coupe et le haut) : Permet de voir les familles normalement dans cet intervalle
  • La orange (entre le plan de coupe et le bas) : ne permet pas la visualisions de famille.
  • La rose (entre le haut et la profondeur de vue) : Permet de voir les familles dans cet intervalle mais avec le style de ligne <Profondeur de la vue>depuis 2020 (antérieurement style de ligne <Au-delà>)

Il n’y a plus d’exception à part celle des catégories coupées.



A bientôt sur le blog Aplicit !
