Lors d’un contrôle dimensionnel sur PowerInspect, il n’est pas rare de se retrouver confronté à des contraintes physiques liées à la taille des pièces, ou aux limites d’accès du moyen de mesure.
Certaines pièces volumineuses, aux géométries complexes, dépassent parfois le volume de travail accessible en une seule position, et votre bras de mesure se retrouve hors course ou en butée.

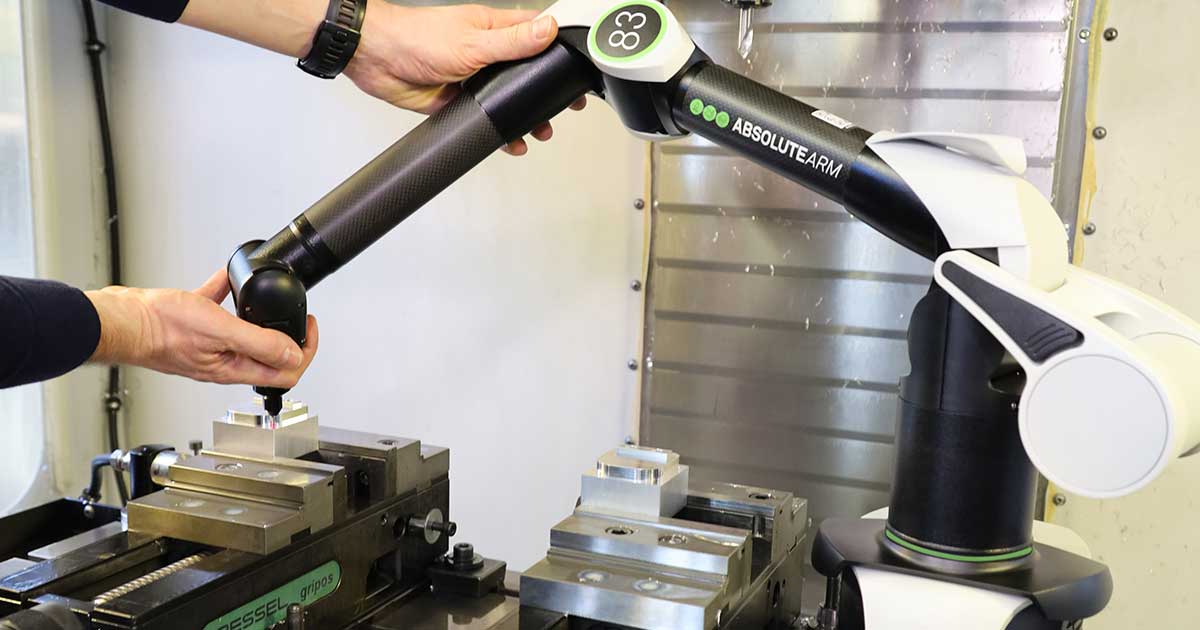

De la même manière, l’utilisation d’un bras de mesure portable peut rapidement montrer ses limites lorsque son rayon d’action ne permet pas de couvrir l’intégralité de la pièce sans déplacement.
Dans ces situations, devoir repositionner l’appareil de mesure, (ou déplacer la pièce elle-même) peut sembler problématique, notamment en raison du risque de perdre le référentiel de mesure initial ainsi que le dégauchissage déjà réalisé.
Cela peut engendrer des reprises longues, des erreurs d’alignement, voire une perte de cohérence dans les résultats de contrôle.
Heureusement, PowerInspect dispose d’une fonctionnalité spécifiquement conçue pour répondre à ce type de contrainte. Elle permet de repositionner le système de mesure tout en conservant le dégauchissage actif ainsi que le référentiel défini, garantissant ainsi la continuité et la fiabilité des mesures sur l’ensemble de la pièce.
Ainsi vous pouvez mesurer entièrement une pièce, et créer un rapport de contrôle complet.
1- Le repositionnement de l’appareil (bras de mesure) :
- Conseil APLICIT :

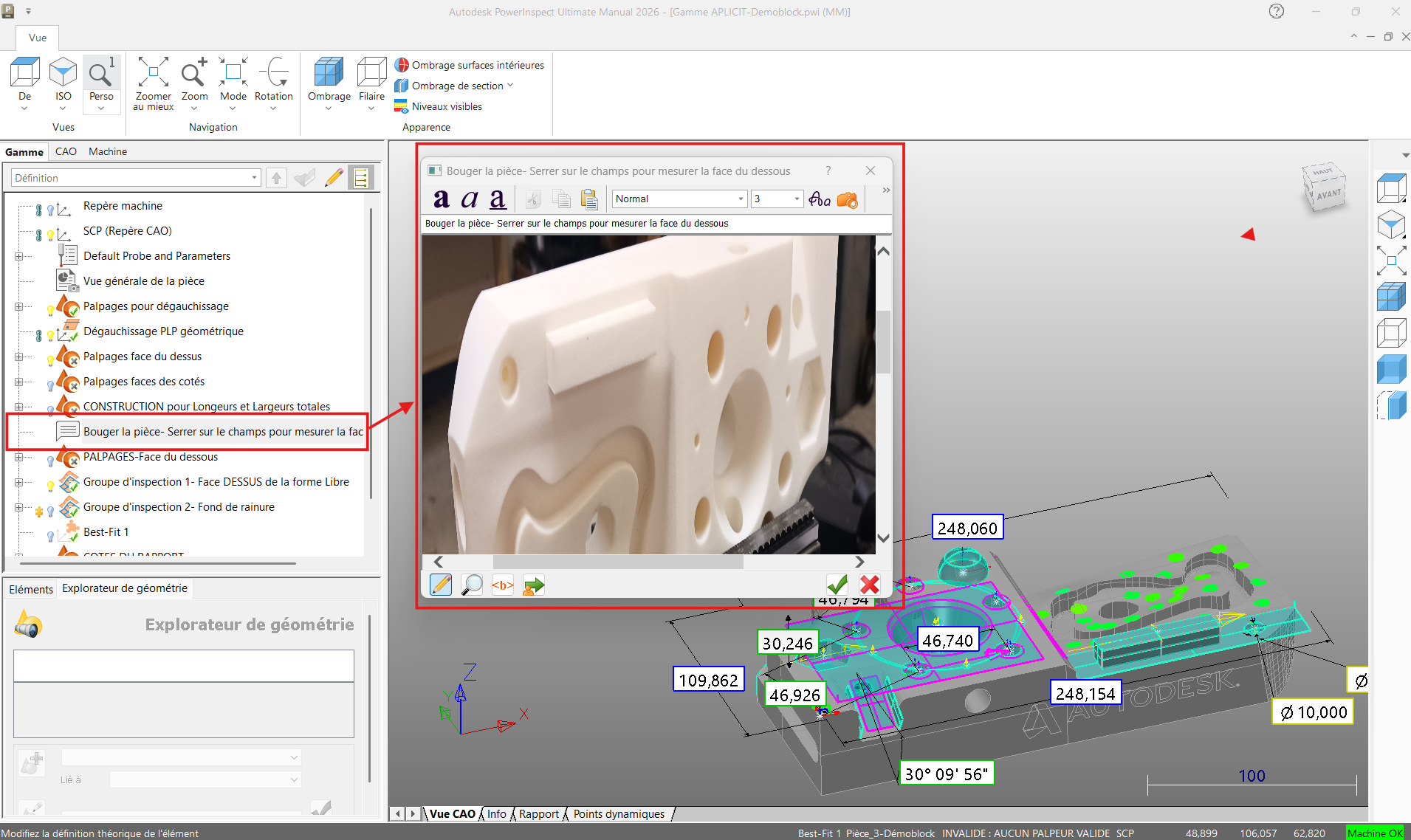

Vous pouvez dans votre gamme de contrôle Powerinspect, ajouter un commentaire avec l’option « OK/Annuler avant de continuer » active juste avant le repositionnement :
Exemple :

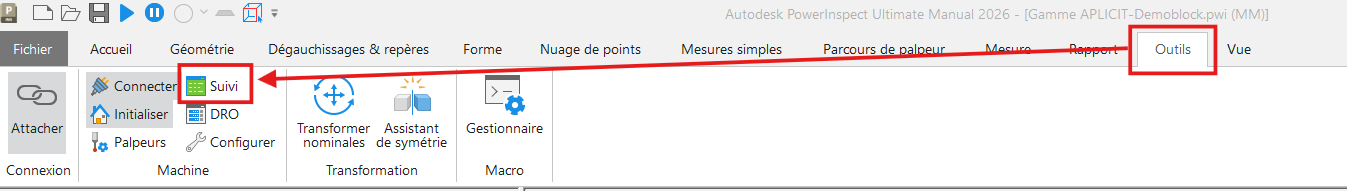

- Lorsque vous arrivez sur le commentaire, cliquez sur « Outils » puis « Suivi » :
- Sur la fenêtre qui s’ouvre, cliquez sur l’icône « activer la fenêtre de repositionnement » :

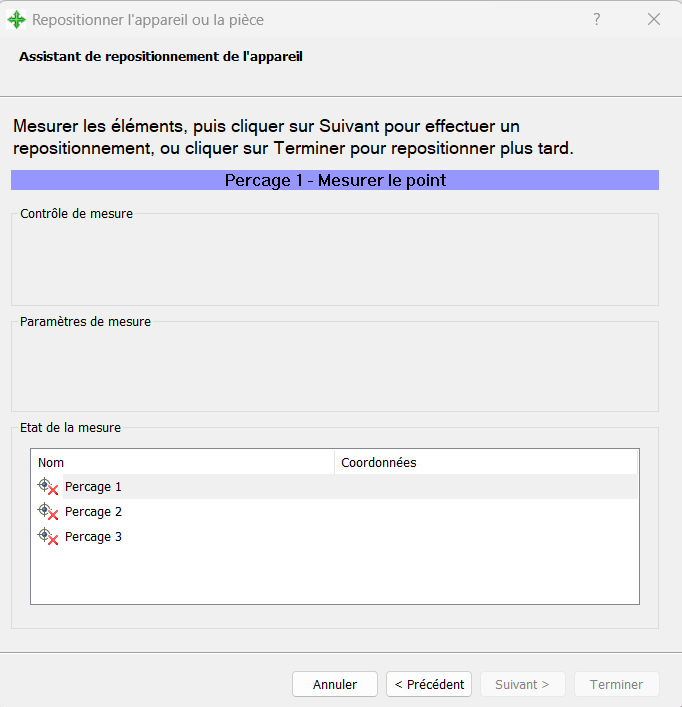

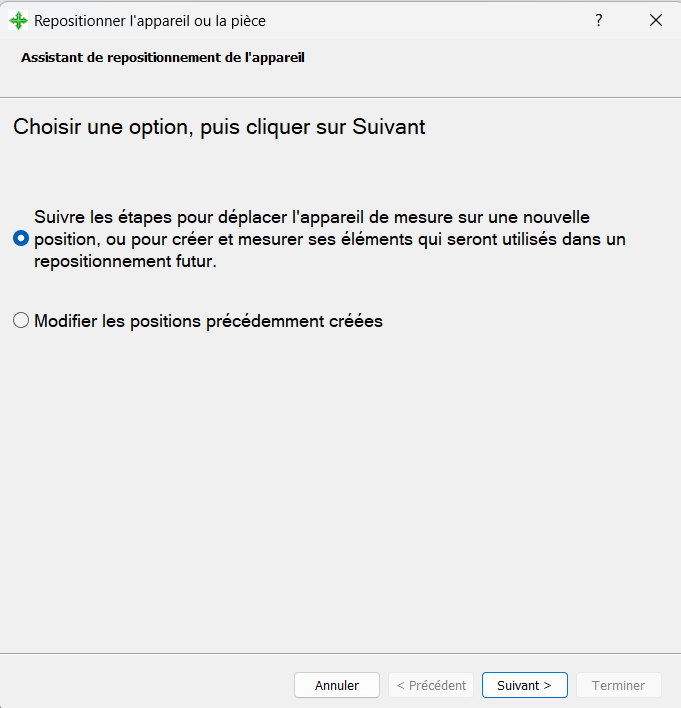

- Puis suivez les instructions données par PowerInspect :

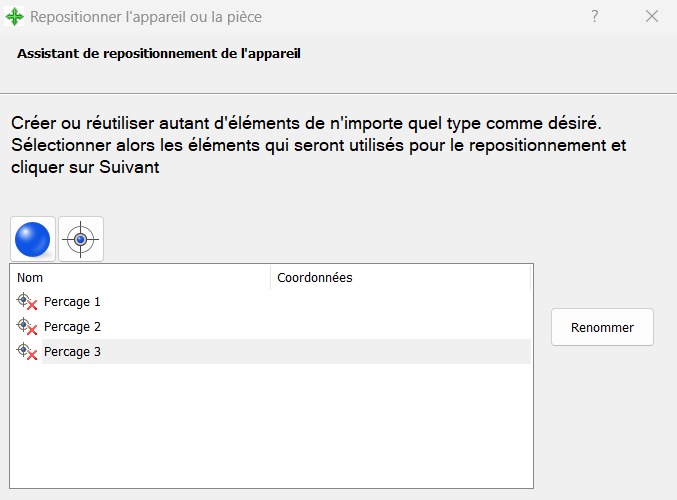

- Vous devez sélectionner à minima 3 item (3 perçages/points uniques ou 3 sphères) de référence :
- Attention à bien respecter le même ordre de mesure des éléments de références AVANT le repositionnement de l’appareil et APRES.
Sinon votre référentiel sera faussé et incorrect.
Cet ordre de mesure est important.
2- Le repositionnement de la pièce :
Pour bouger une pièce sans déplacer le bras de mesure, vous devez utiliser exactement le même processus, simplement au moment du repositionnement de l’appareil :
Laissez le bras de mesure en place, et déplacez uniquement la pièce.
(Évidement dans une position où les éléments restent accessibles pour calcul des déviations de chaque point).
Pour toute question ou commentaire sur cet article, n’hésitez pas à contacter notre support : support@aplicit.com
Rendez-vous le mois prochain pour un nouvel article du blog APLICIT ! 😉
