PowerMill Usinage motif encastré rotation axes usinage incorrecte sur mouvenent linéaire

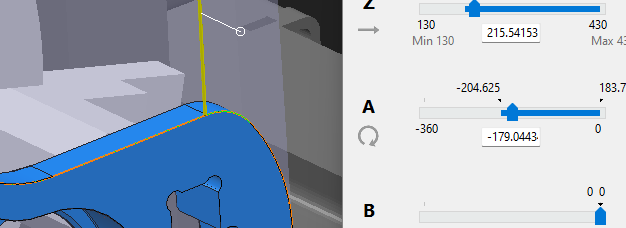

Problème : Lors d’un usinage en finition motif encastré, l’usinage d’un mouvement linéaire est incorrect .

Problème mis en étude développement chez Autodesk

Solution Aplicit pour obtenir un usinage correct

UTILISER FINITION EN ROULANT

Sélectionner les surfaces

Sélectionner la stratégie finition contournage

Mettre valeur tableau ci-dessous

Penser à mettre dans décalage radial la valeur du rayon sinon le trajet obtenu sera décalé

Attention bien penser dans grande vitesse, à mettre angulaire à zéro sinon le résultat sera identique à motif encastrer

Et calculer

On obtient deux trajectoires, il faut supprimer celle inutile

Et modifier point d’entrée

En résultat, on obtiendra bien les bon angles
