PowerMill Usinage motif encastré rotation axes usinage incorrecte sur mouvenent linéaire

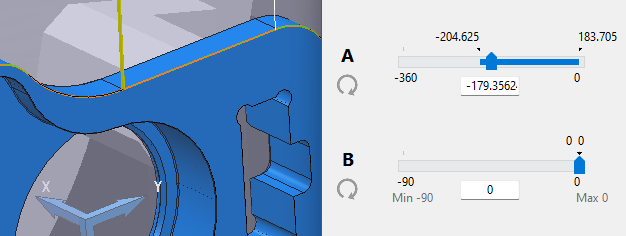

Problème : Lors d’un usinage en finition motif encastré, l’usinage d’un mouvement linéaire est incorrect .
Problème mis en étude développement chez Autodesk
Solution Aplicit pour obtenir un usinage correct
UTILISER FINITION EN ROULANT

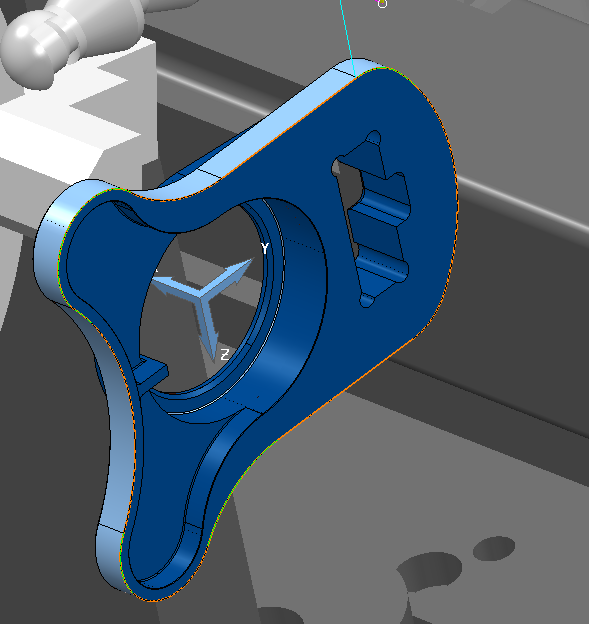

Sélectionner les surfaces

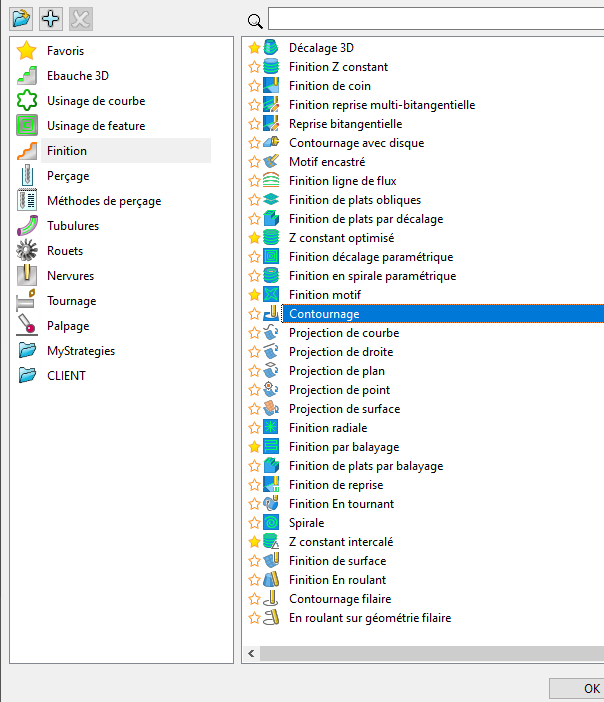

Sélectionner la stratégie finition contournage

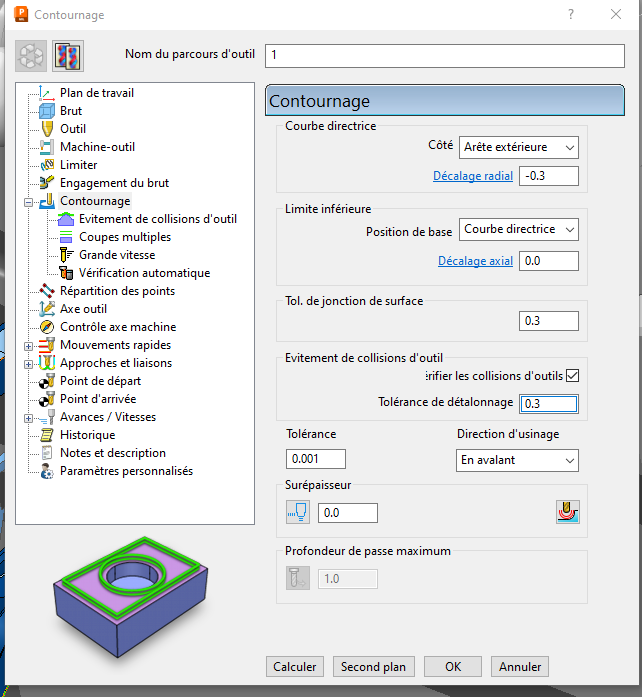

Mettre valeur tableau ci-dessous
Penser à mettre dans décalage radial la valeur du rayon sinon le trajet obtenu sera décalé

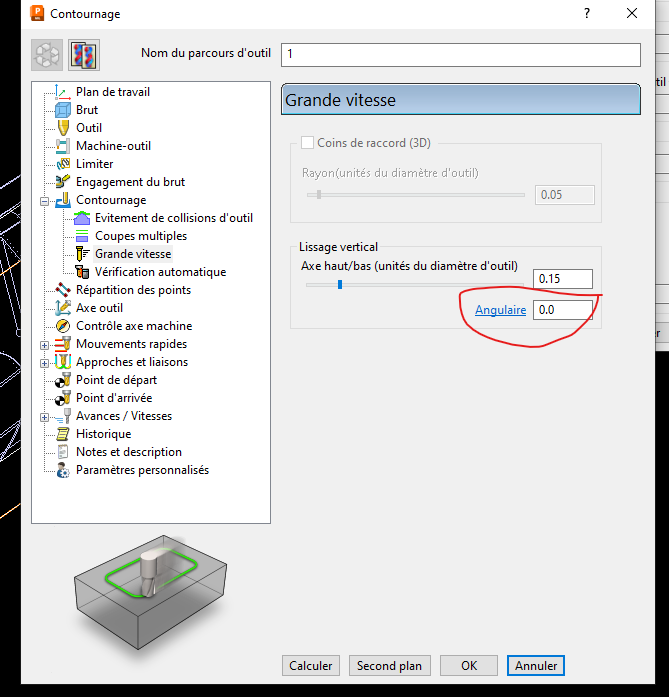

Attention bien penser dans grande vitesse, à mettre angulaire à zéro sinon le résultat sera identique à motif encastrer
Et calculer
On obtient deux trajectoires, il faut supprimer celle inutile
Et modifier point d’entrée

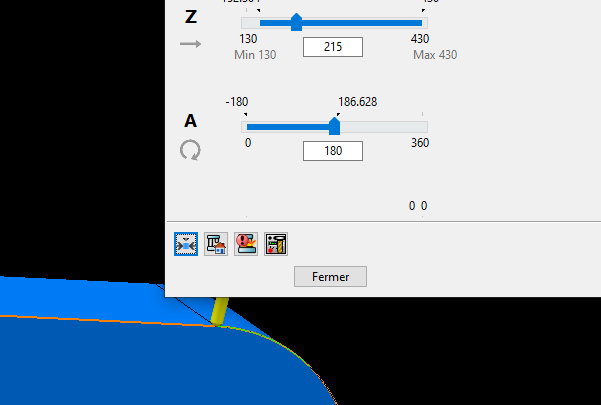

En résultat, on obtiendra bien les bon angles
