La problématique des marqueurs de coupe REVIT

Il est possible de modifier un marqueur de coupe sur Revit. Cependant, il est encore impossible de faire pivoter l’étiquette dans le marqueur de coupe de manière à ce qu’elle suive la ligne de coupe, contrairement au marqueur d’élévation.
Nous allons proposer dans cet article une astuce pour créer ses propres marqueurs de coupe où l’étiquette suit le trait de coupe.

Pour cela, il faudra créer 4 marqueurs de coupe : 2 marqueurs horizontaux et 2 marqueurs verticaux.

1/ Créer les marqueurs de coupe (symbole et étiquette)

Créer une famille dans la catégorie « Extrémités des lignes de coupe »

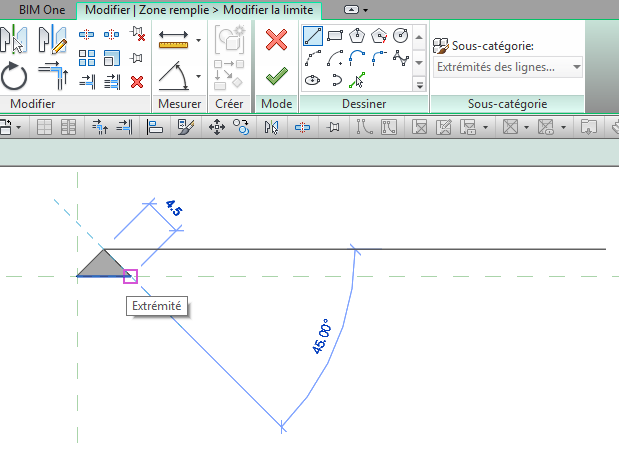

Pour créer le symbole de coupe il suffit de dessiner une zone remplie
Onglet CRÉER > Zone remplie

Marqueurs de coupe


Pour générer l’étiquette de coupe il suffit de créer un libellé

Onglet CRÉER > Libellé

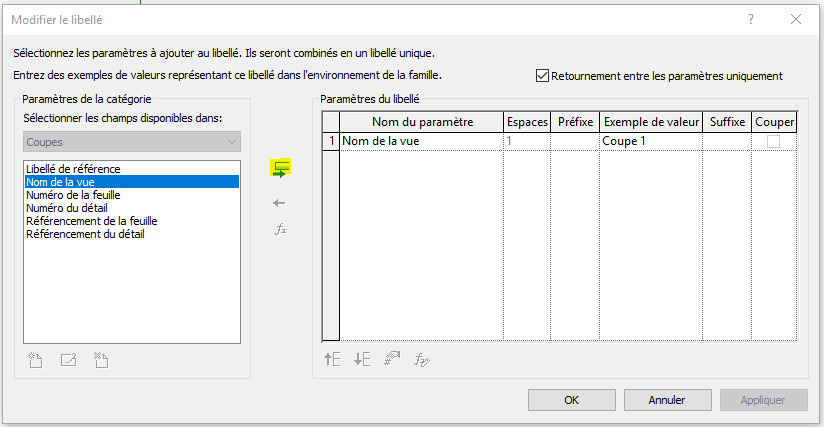

Dans la fenêtre qui s’ouvre, ajouter « Nom de la vue » dans les paramètres du libellé, nommer cette vue dans « Exemple de valeur » si vous le souhaitez, puis valider (cf. Libellé coupe Revit)
Marqueurs de coupe
Placer ensuite votre libellé à côté du symbole puis enregistrer la famille.
Marqueurs de coupe

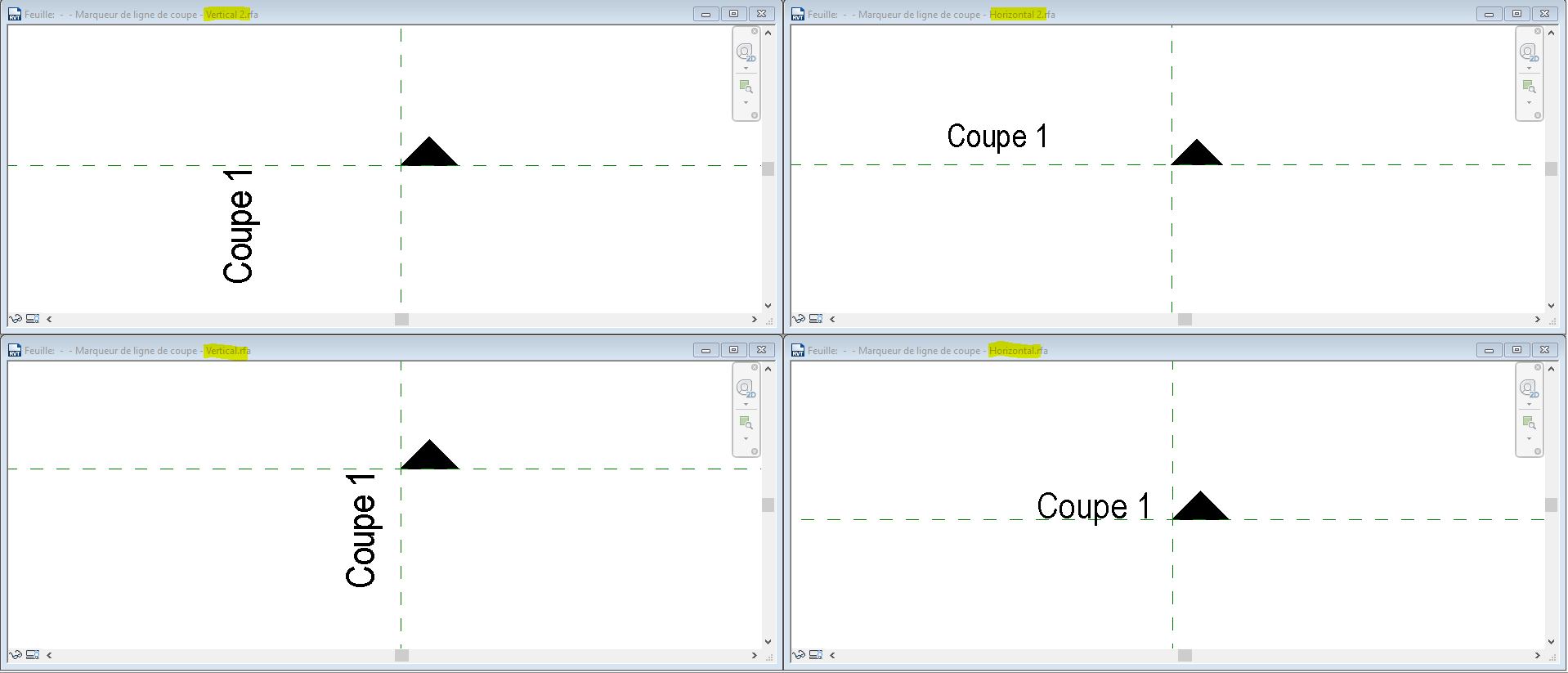

Faire la même manipulation pour les 3 autres familles de marqueurs de coupe.
Attention il faut y aller à tâtons pour placer chaque libellé ; faire des allers-retours en les chargeant dans le projet et les tester dans celui-ci. En effet, certains libellés devront être placés plus ou moins loin du symbole pour bien s’adapter au trait de coupe dans le projet.

IMG 4

2/ Créer les coupes dans le projet

Pour que l’étiquette suive le trait de coupe horizontalement et verticalement sur le dessin, il faudra créer 2 types de coupe qu’on appellera « Coupe HORIZONTALE » et « Coupe VERTICALE ».

Charger les 4 marqueurs de coupe dans le projet
Dans les familles > Onglet CRÉER > Charger dans le projet

Créer ensuite une ligne de coupe dans le projet
Dans le projet > Onglet VUE > Coupe

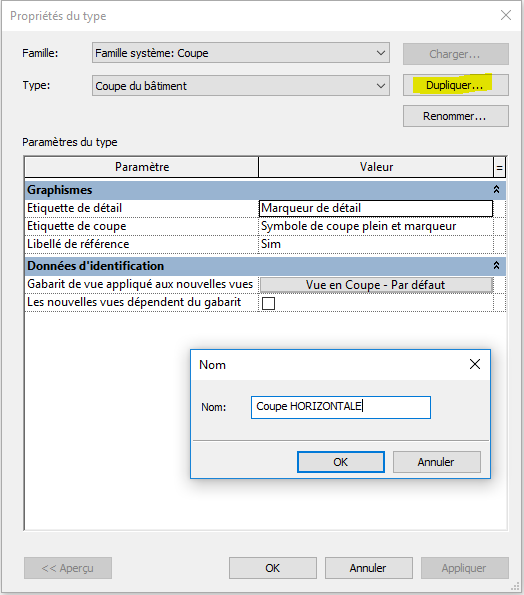

Cliquer sur le trait de coupe et dans ses propriétés > Modifier le type > Dupliquer > Nommer la première coupe : « Coupe HORIZONTALE »

IMG 5

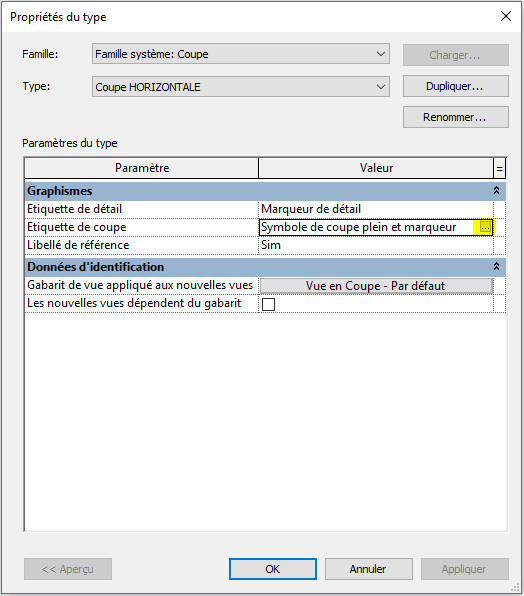

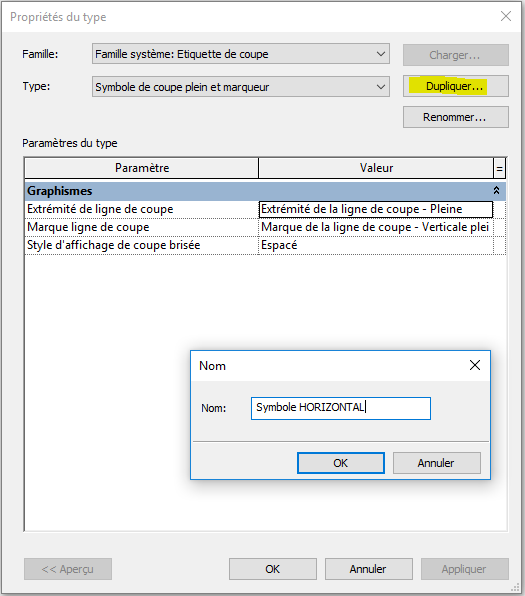

Appliquer ensuite le nouveau libellé à « Étiquette de coupe » en cliquant sur les « … » puis dupliquer le libellé. Dans notre exemple nous le nommons « Symbole HORIZONTAL ».

IMG 6
IMG 7

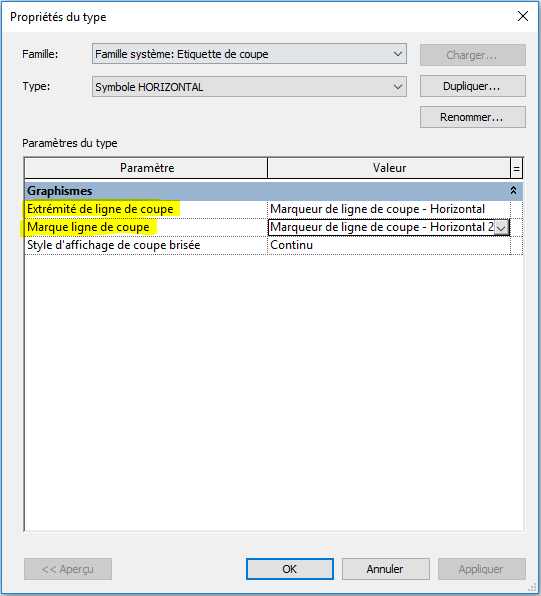

Appliquer le « marqueur de ligne de coupe – Horizontal » préalablement crée dans « Extrémité de ligne de coupe »
Appliquer le « marqueur de ligne de coupe – Horizontal 2 » préalablement crée dans « Marque ligne de coupe »
Valider

IMG 8

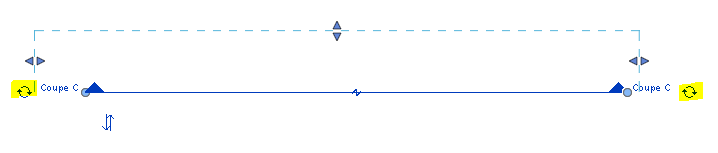

Si vous souhaitez permuter ou retirer les marqueurs ou extrémités de ligne de coupe, il suffit de cliquer sur la coupe puis sur le symbole « cycle trait de coupe » à côté du marqueur de coupe. C’est de cette manière que vous pourrez bien placer chaque marqueur de coupe créé préalablement.

IMG 9

Faire la même manipulation pour la coupe verticale.

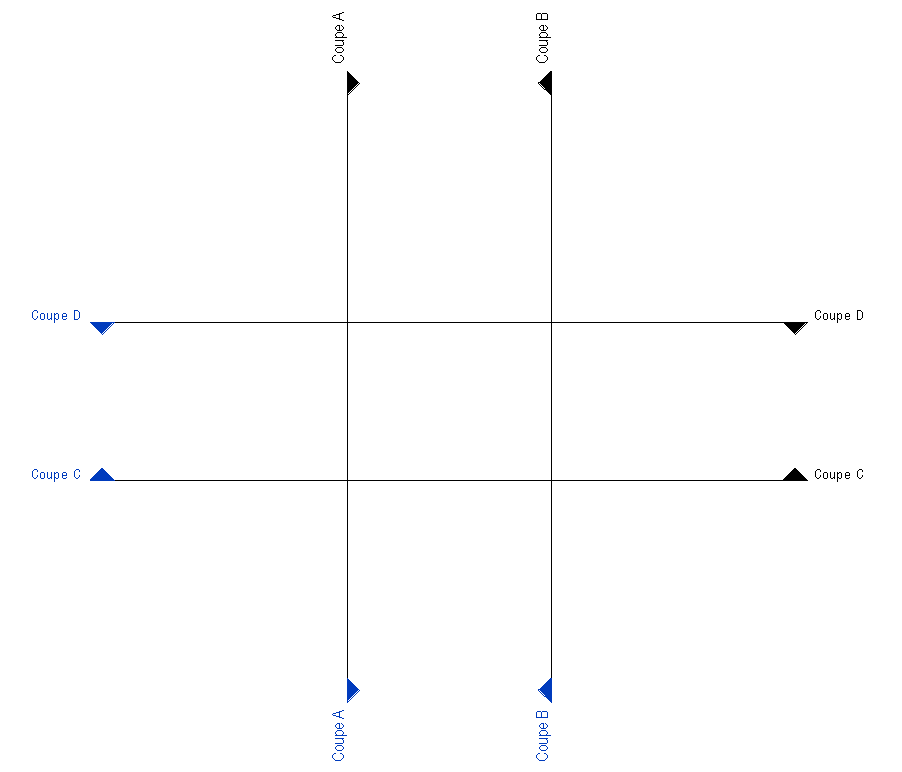

IMG 10 bis

Cette solution de contournement nécessite donc des contraintes d’utilisation, en modélisant 4 marqueurs de coupe plutôt qu’un seul pour pouvoir faire tourner le texte dans le sens du trait de coupe.

Sur le site d’Autodesk, nous avons crée un post sur le sujet pour demander l’ajout d’un paramètre permettant la rotation d’étiquettes et d’autres éléments tels que des régions et des lignes remplies.
Voici le lien : Modify section heads
N’hésitez pas à voter si vous souhaitez aussi que cet élément évolue :)

A bientôt sur le blog Aplicit!
