Problèmes d’impression sur Revit

Vous rencontrez des problèmes d'impression dans votre projet Revit?

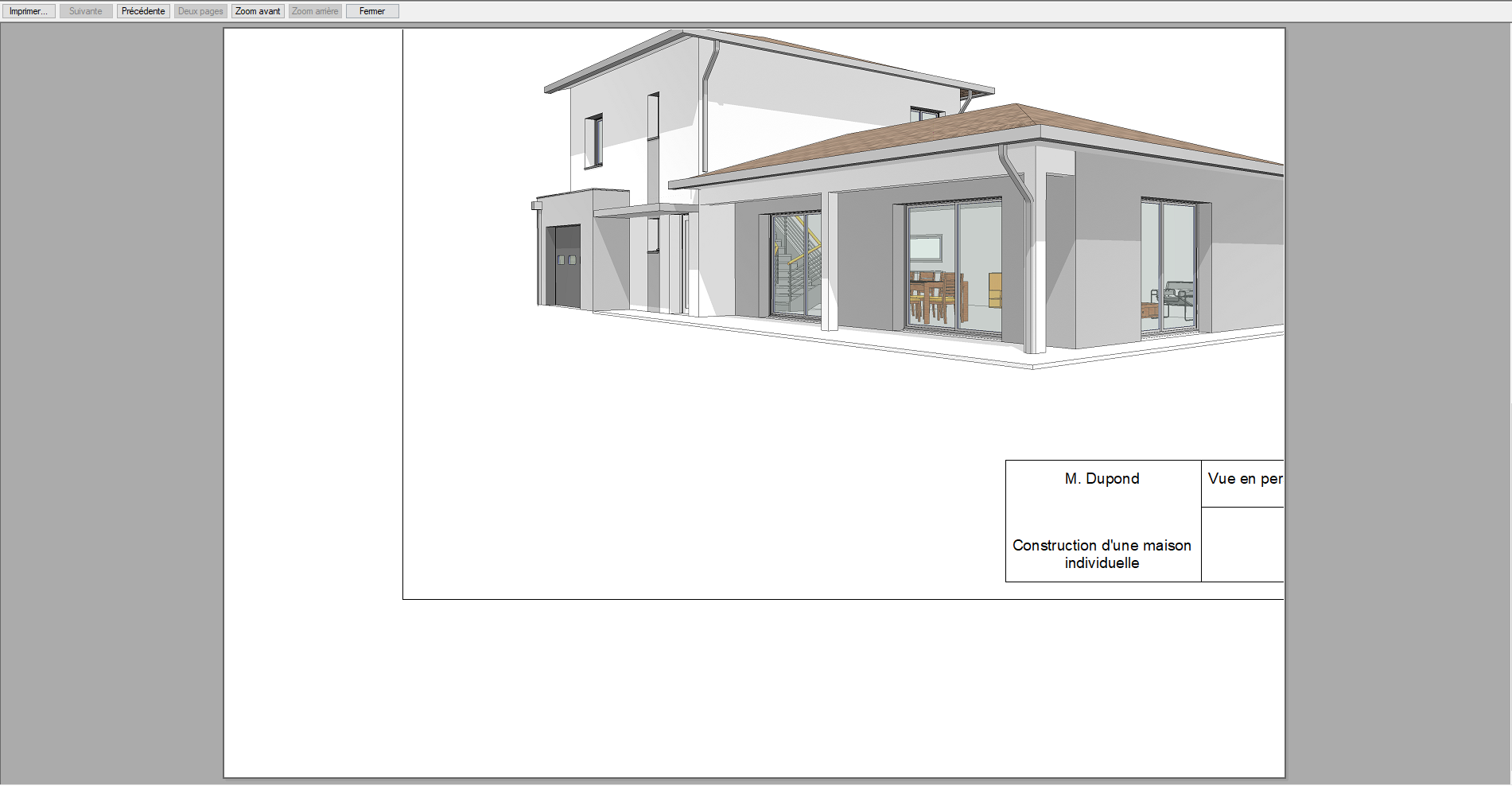

En effet, vous ne parvenez pas à imprimer correctement certains formats de feuilles. Quelque soit les réglages que vous effectuez dans les options d'impression, les problèmes persistent.
Un réglage spécifique peut en être la raison.

1/ Tout d'abord vérifiez vos options d'impression

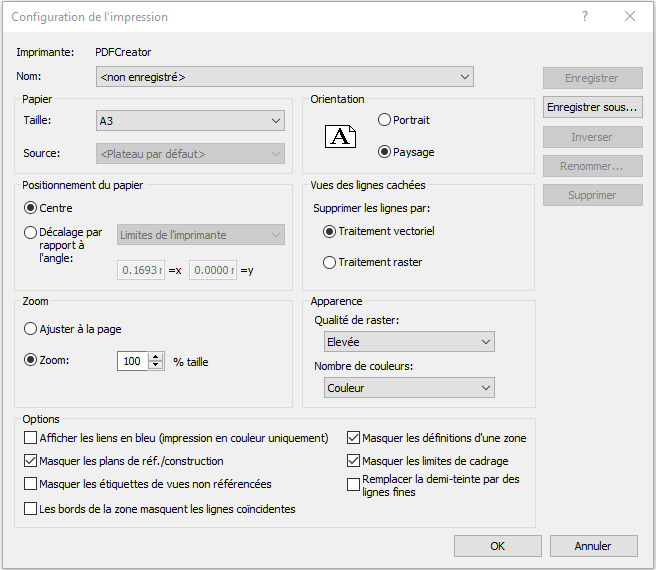

Dans l'onglet FICHIER > Imprimer (Raccourci Clt P) :
- Dans Étendue de l'impression, imprimez la fenêtre active directement ou choisissez la feuille que vous souhaitez imprimer.
- Dans la fenêtre de configuration de l'impression, cochez "Centre" dans l'onglet Positionnement du papier.
- Vérifiez ensuite que le Zoom est bien à 100% (Onglet Zoom) afin que l'échelle de votre vue soit juste.
- Faites un aperçu pour vérifier si cela fonctionne.

Pour vous aider à y voir plus clair, voici un article qui regroupe les options d'impression dans Revit : Impression rapide REVIT

2/ Une fois vos options d'impression réglées, vérifiez les propriétés de vos cartouches

Si vous avez bien réglé vos options d'impression et que le problème persiste, alors le soucis d'impression peut provenir d'une famille de cartouche.

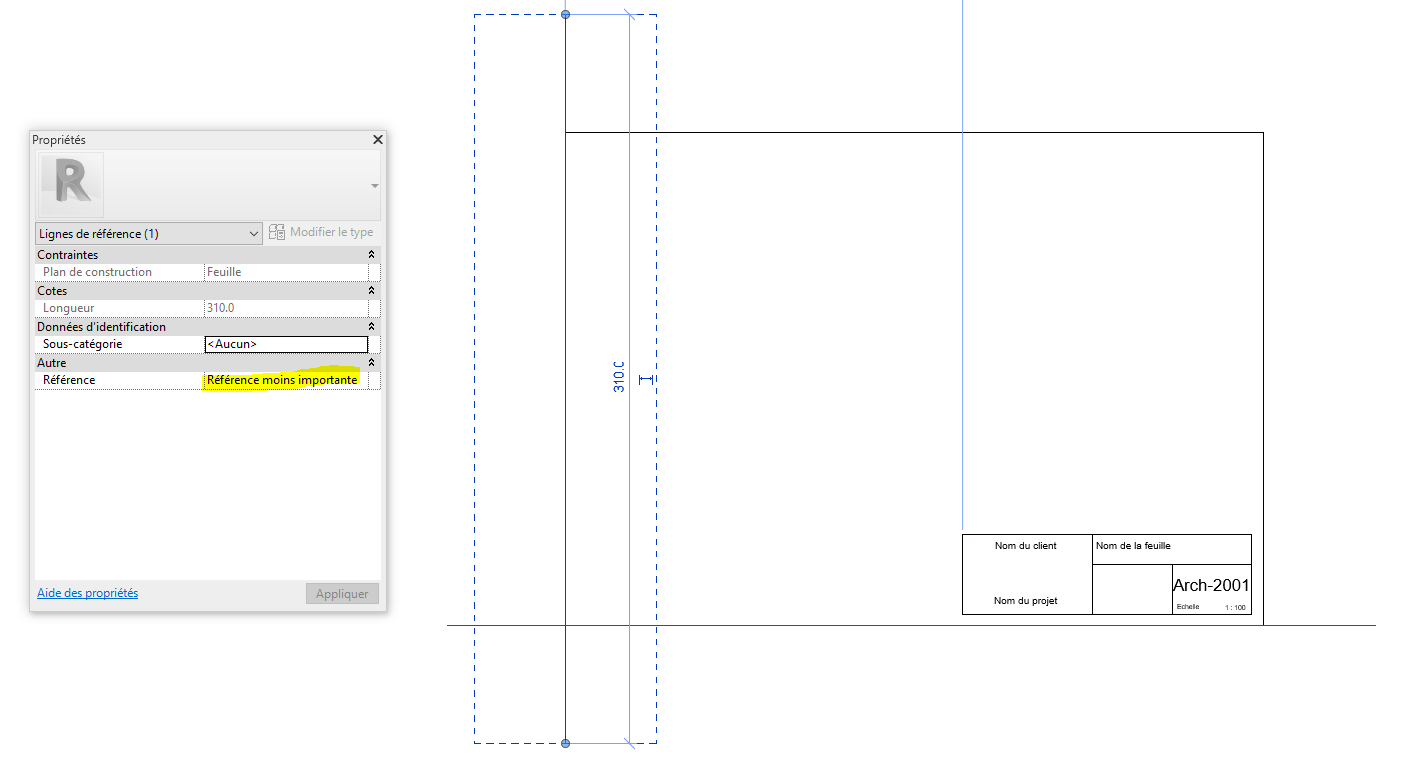

En effet, vérifiez si des lignes de référence sont présentes dans votre cartouche.
Si c'est le cas, le logiciel ne percevra que les dimensions (largeur et hauteur) renseignées dans les propriétés du cartouche, quelque soit le format.
Dans l'exemple joint : 39.50 x 31 cm.

Pour éviter cela :
- Éditez la famille de cartouche
- Sélectionnez les lignes de référence puis dans les propriétés il vous suffit de mettre ces lignes en "Pas Référence". Enregistrez la famille.
- Chargez la famille de cartouche modifiée dans le projet .RVT

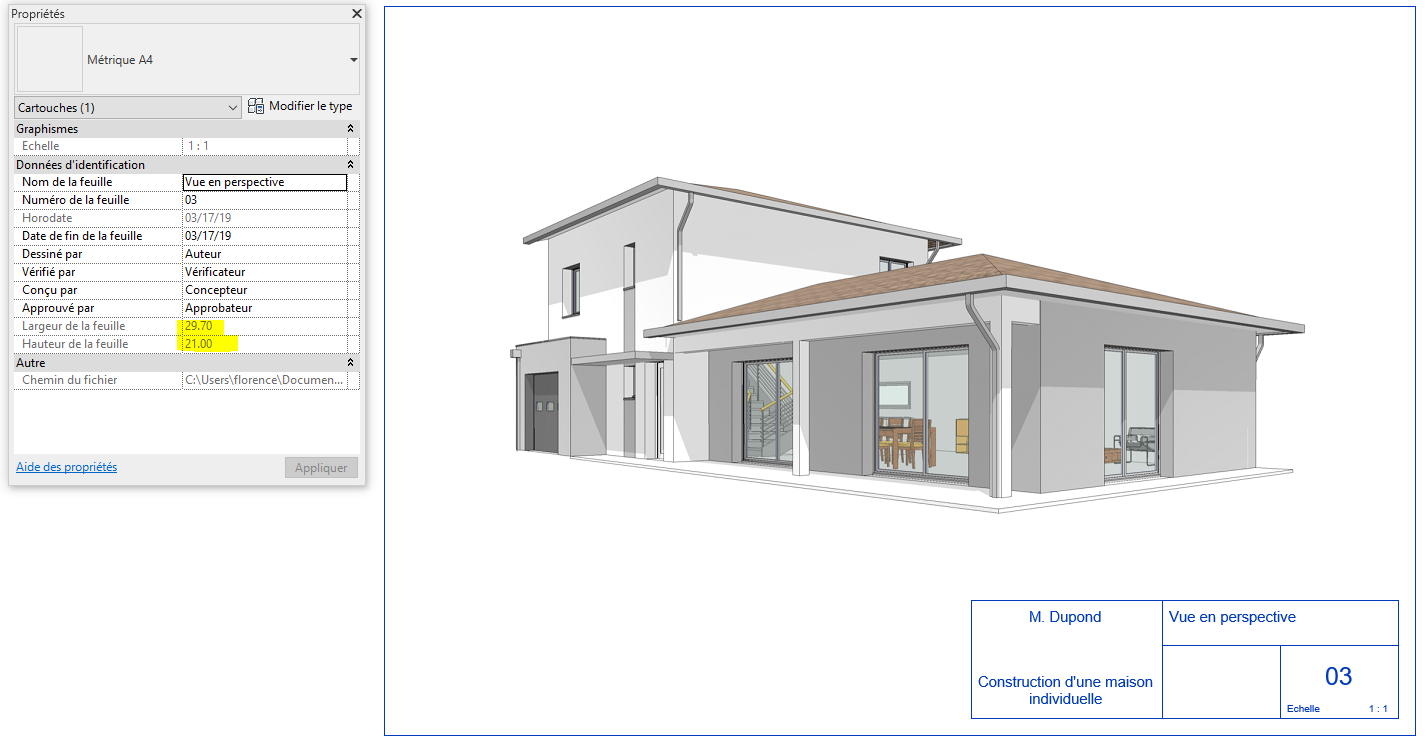

Une fois la famille de cartouche de nouveau chargée dans votre projet .RVT, vous remarquerez que les dimensions renseignées dans les propriétés du cartouche ont changées.
En effet le cartouche a repris ses dimensions de base, soit 29.7 x 21 cm.

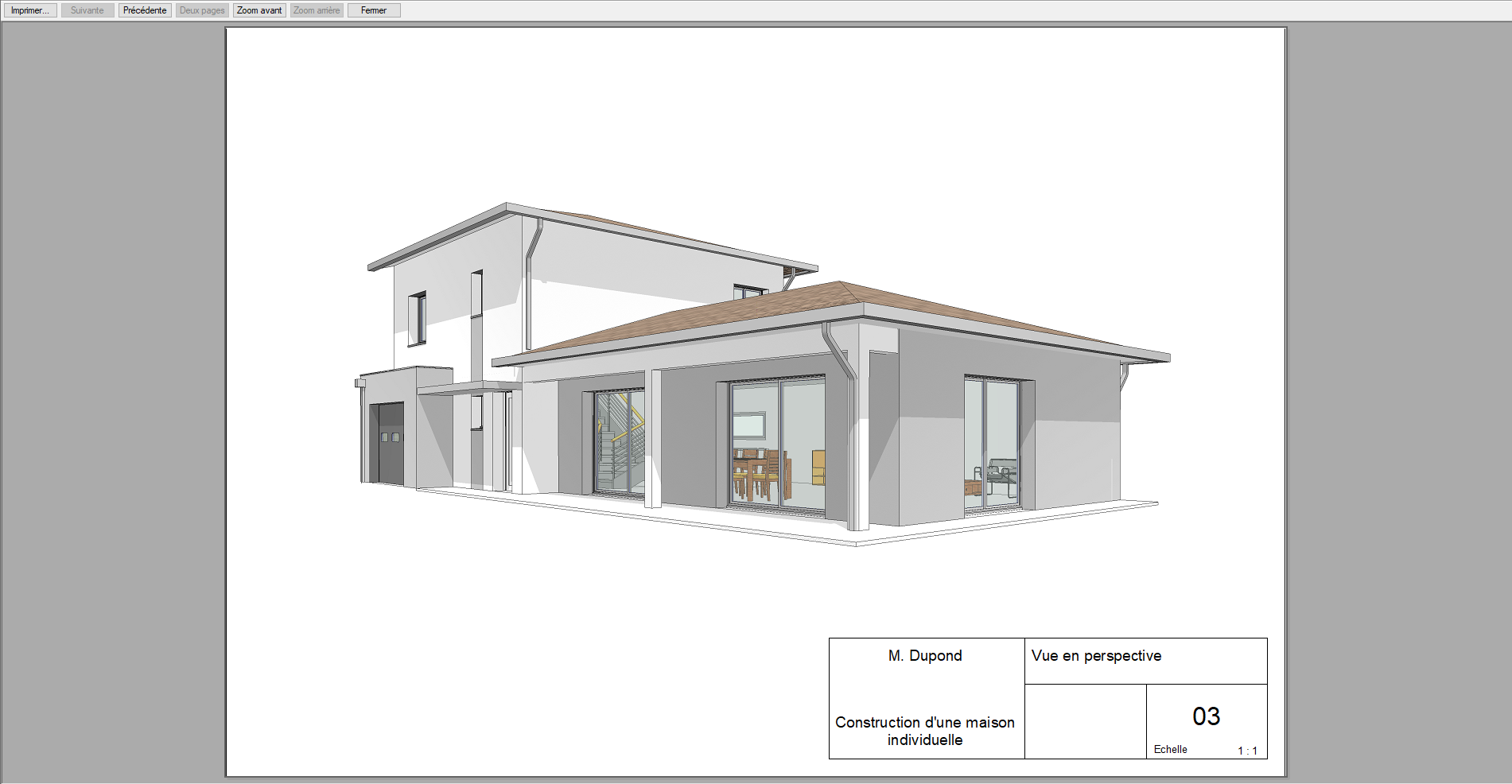

Revit calculera ensuite avec les bonnes dimensions et le problème d'impression sera réglé!
