1- Introduction :

Savez-vous que PowerInspect dispose d’un outil permettant la reconnaissance automatique de forme ?

Nous allons découvrir son fonctionnement et ses atouts dans cet article :

Une image contenant texte, capture d’écran, Casques, conception
Description générée automatiquement

    2- Prérequis :



Pour pouvoir utiliser cet outil de détection auto, vous devez obligatoirement avoir un dégauchissage créé (exemple dégauchissage perso) dans votre navigateur :



Une image contenant texte, capture d’écran, Police, logiciel
Description générée automatiquement



  • Créer ensuite un groupe Géométrique, celui servira de dossier pour toutes les formes détectées ensuite en automatique :



Une image contenant texte, capture d’écran, Police
Description générée automatiquement



  • Ouvrir ce groupe géométrique pour être prêt à utiliser l’outil automatique :



Une image contenant logiciel, capture d’écran
Description générée automatiquement



    3- Utilisation de l’outil « auto » :

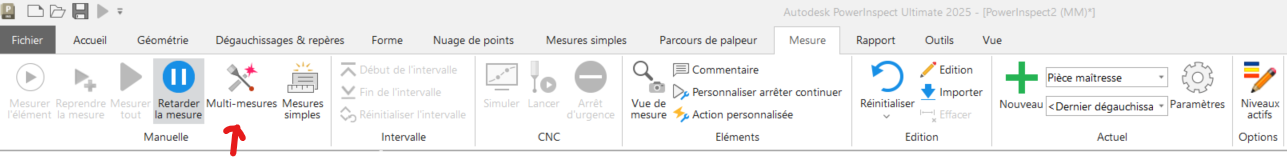

  • A partir du groupe géométrique ouvert, cliquer sur le menu « Mesure » puis sur « Multi-mesures » :





  • La fenêtre suivante s’ouvre :



Une image contenant texte, capture d’écran, conception
Description générée automatiquement



  • Cliquez dans la fenêtre ouverte sur le bouton « Auto extraction des nominales à partir de la CAO » :



Une image contenant texte, capture d’écran, logiciel, Icône d’ordinateur
Description générée automatiquement



  • Puis cliquez sur le bouton juste à côté «Auto-détection du type d’élément » :



Une image contenant texte, capture d’écran, logiciel, Icône d’ordinateur
Description générée automatiquement



  • PowerInspect passe alors du mode Plan au mode Forme, pour auto-détection

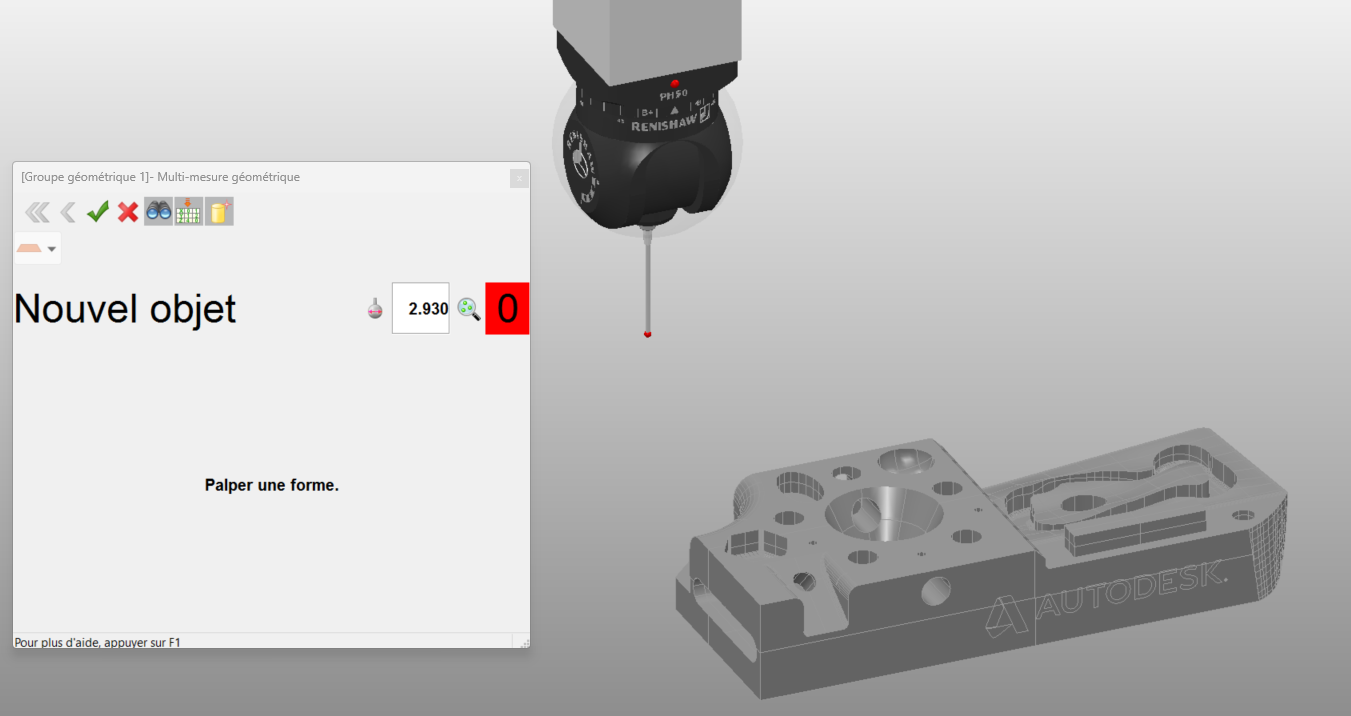

  • Vous pouvez à présent palper votre forme, et automatiquement PowerInspect détectera en fonction du nombre de points et de la géométrie palpée, la nature de votre forme (Plan, cylindre, cône …) :



Une image contenant texte, capture d’écran, Logiciel multimédia, logiciel
Description générée automatiquement



  • Cliquez sur le bouton OK vert, pour valider et palper la forme suivante



  • Pour fermer la fenêtre et valider vos palpages, recliquez à nouveau sur le bouton vert OK.

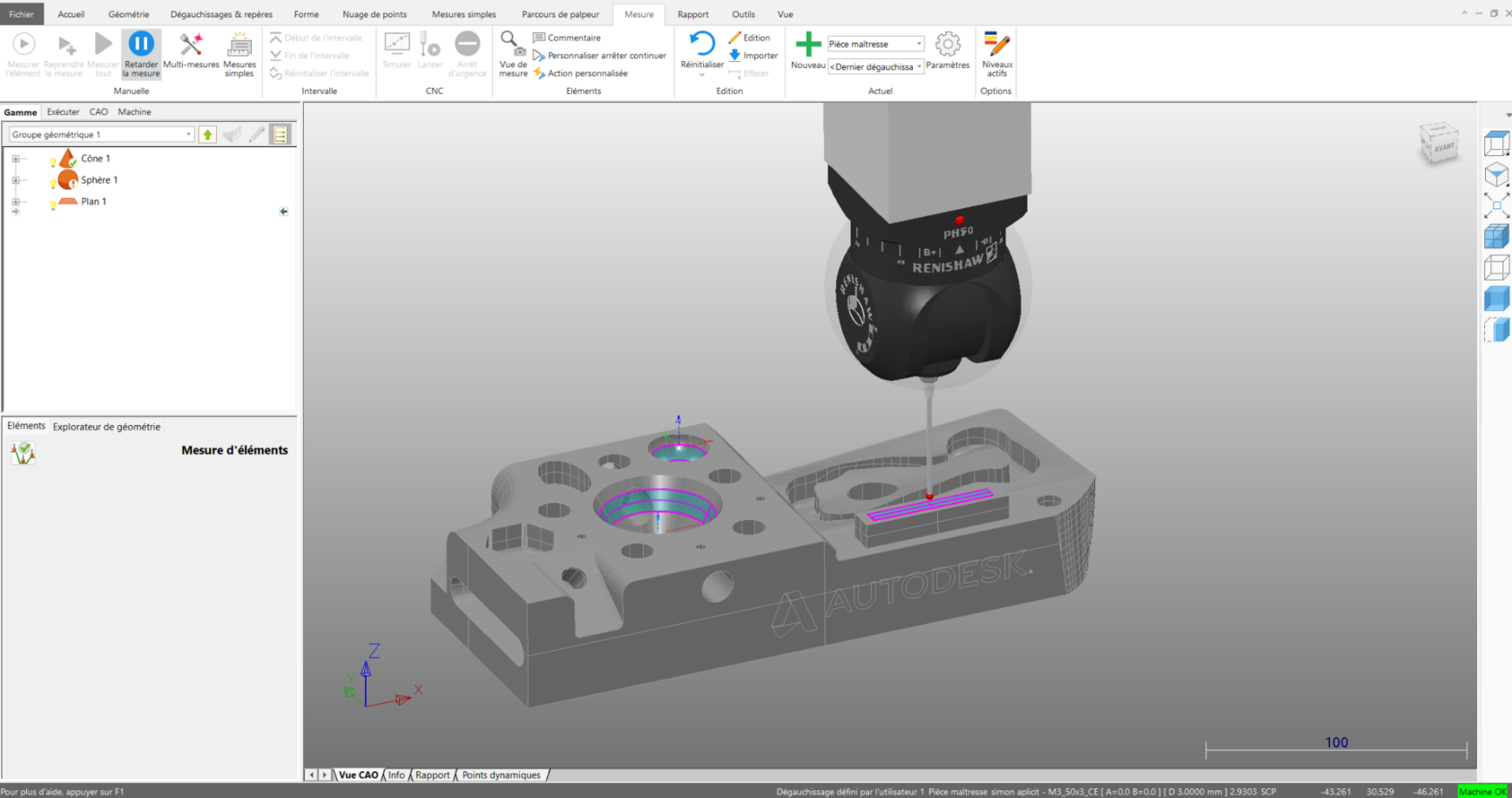

  • Vous retrouvez à présent toutes vos formes mesurées dans le groupe géométrique :



Une image contenant capture d’écran, texte, Logiciel multimédia, Logiciel de graphisme
Description générée automatiquement



Rendez-vous le mois prochain pour un nouveau sujet, sur le Blog APLICIT ! 😉
