Retourner le négatif en positif dans vos familles Revit : l’astuce qui change tout

💡 Comment garder une valeur positive pour un volume en dessous du plan de construction dans Revit ?

Dans Revit, la création de familles peut parfois réserver quelques surprises, notamment lorsqu’on travaille avec des volumes paramétrés.

Une situation fréquente : vous placez un volume en dessous du plan de construction… et sa valeur devient négative. 😩

Pas de panique ! Il existe une astuce simple pour contourner ce comportement, tout en gardant une valeur positive – ce qui est bien plus pratique pour vos formules et vos paramètres partagés.

📐 Le comportement standard : hauteur négative sous le plan de construction

Quand vous créez un volume dans une famille Revit, sa direction et sa valeur dépendent du plan de construction sur lequel il est placé :

• Si vous placez le volume au-dessus du plan de référence, la hauteur est positive.
• Si vous le placez en dessous, la hauteur devient négative.

Cela peut poser un problème dans les familles paramétriques, où vous voulez garder un contrôle simple avec des valeurs toujours positives.

🔄 L'astuce : retourner le plan de référence

Voici la solution :

1. Placez le volume en dessous du plan de référence, comme souhaité.
2. Sélectionnez le plan de référence utilisé pour l’extrusion.
3. Faites une rotation de 180° de ce plan.

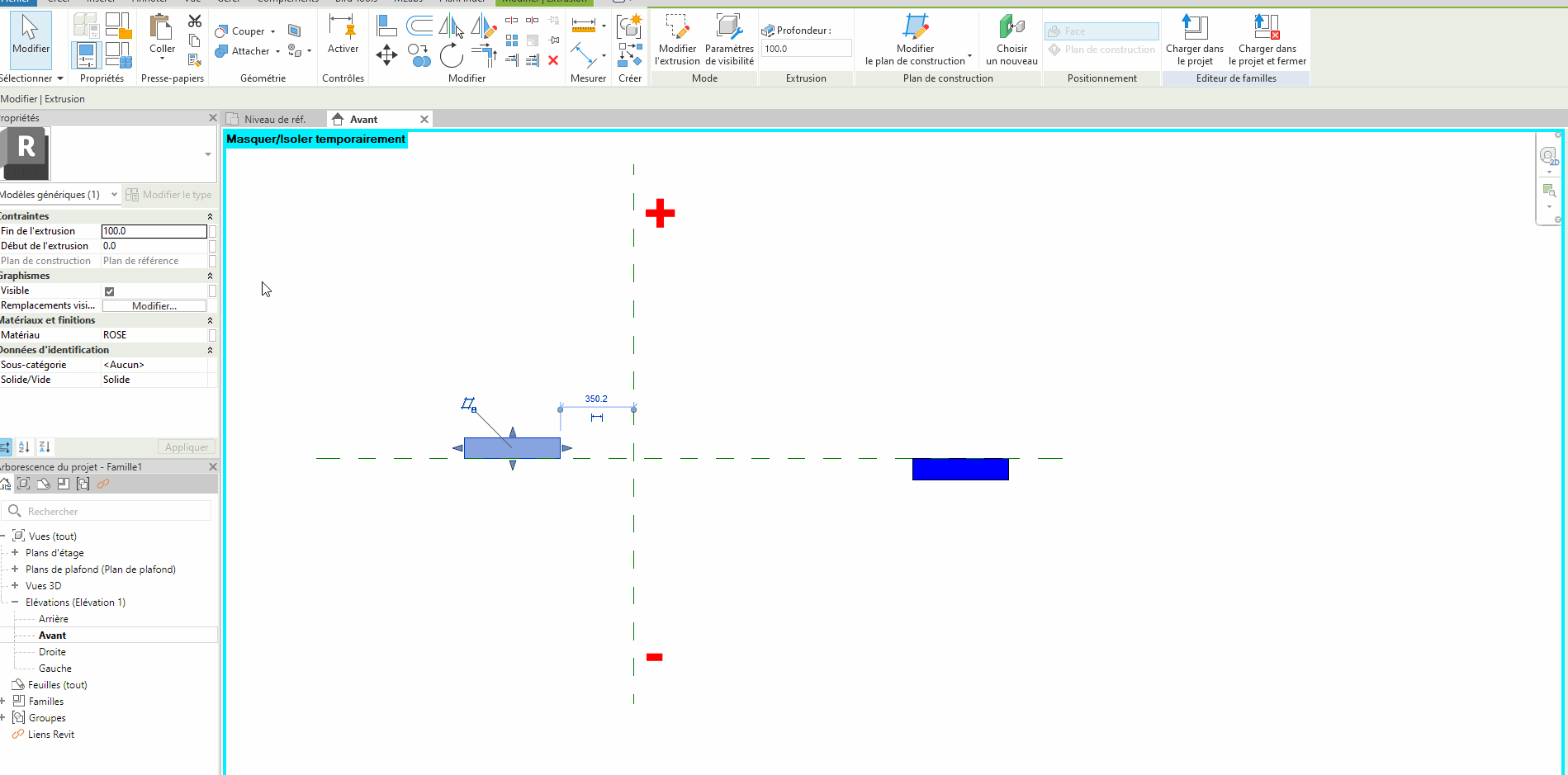

Résultat : le volume reste bien en dessous du plan de construction, mais sa valeur devient positive !

⚠️ Attention : cette astuce ne fonctionne que pour les plans de construction horizontaux. Sur des plans verticaux (face ou profil), la logique de rotation est différente, et le comportement n’est pas identique.

✅ Pourquoi cette astuce est utile

• Elle simplifie les formules dans vos familles.
• Elle évite les erreurs liées aux valeurs négatives.
• Elle rend vos familles plus ergonomiques, surtout pour les utilisateurs non-experts.

🧰 Pour aller plus loin

Pensez à toujours nommer clairement vos plans de référence et à vérifier leur orientation avant d’extruder des formes. Cela vous évitera bien des surprises à l’avenir.

Rendez-vous le mois prochain sur le blog Aplicit pour découvrir une nouvelle astuce Revit qui vous fera gagner encore plus de temps dans vos projets!
